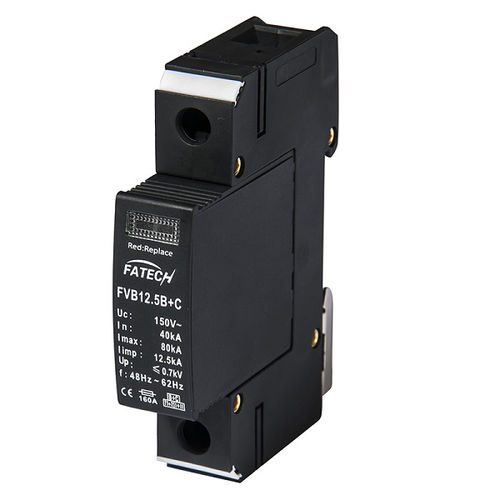

1. Разрядники молнии и перенапряжения Fatech класса I+II подходят для систем заземления TT и TN. Разрядники для молний и перенапряжений конструкции 3P+N основаны на металлооксидных варисторах большой мощности и состоят из металлооксидного варистора и газоразрядной трубки последовательно между фазной линией и нейтральной линией, без сопутствующего тока. 2. Характеристики 1) Устройство защиты от перенапряжения специальной конструкции, позволяющей экономить место при установке. Ширина 18 мм на полюс. 2) Высокий ток разряда — Iimp12,5 кА на полюс. 3) Каждый полюс имеет одно окно индикации, окно индикации для четкого отображения состояния УЗИП. 4) Функция дистанционного управления по вашему выбору. 5) Сменный модуль — удобен для обслуживания. 6) Режим защиты — L/N-PE 7) 1 полюс 3. Электрические параметры 1) Класс испытаний IEC/EN/VDE: Класс I+II/B+C/T1+T2 2) Тип сети: TT, TN,IT 3) Режим защиты: L/N-PE 4) Номинальное напряжение 50(60)Гц Un: 110В/220В~ 5) Номинальное напряжение (Макс. постоянное рабочее напряжение) Uc:150В~ 6) Макс. ток разряда (8/20 мкс) Imax: 80 кА 7) Номинальный ток разряда (8/20 мкс) In: 40 кА 8) Время отклика tA: ≤25 нс 9) Рекомендуемый резервный предохранитель: 160 А 10) Соединения ввода/вывода: многожильный провод :4-25 мм2 11) Монтаж: симметричная рейка 35 мм (EN50022/DIN46277-3) 12) Диапазон рабочих температур/влажности/высоты: -40℃~+80℃/30%~90%/3000м 13) Степень защиты: IP20 14) Материал корпуса: UL94V0 15) Индикатор отключения: механический индикатор (зеленый: в порядке, красный: заменить) 16) Контакт дистанционного управления: опционально 17) Импульсный ток (10/350 мкс) Iimp: 12,5 кА
Технические характеристики
ХарактеристикиТиптип 1, тип 2Применениедля источников питания, дистанционная сигнализацияДругие характеристикиAC, однополюсный, с индикацией неисправности, N-PE, DIN-рейка, низковольтный, вставной span>Напряжение
Макс.: 150 В
110 В
Первичный ток
Макс.: 80 000 А
40 000 А
