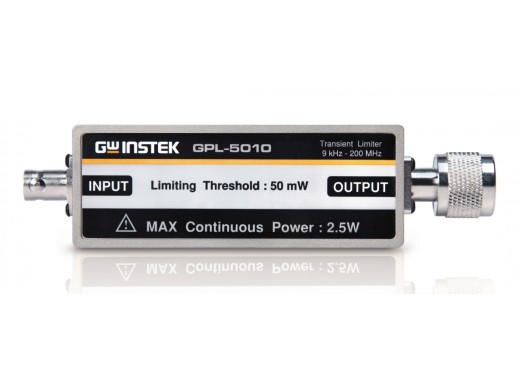

GW Instek GPL-5010 — это ограничитель переходных процессов, используемый для защиты испытательного оборудования. Размещение ограничителя между LISN и анализатором спектра во время испытаний на электромагнитные помехи обеспечивает защиту анализатора спектра от перегрузки и больших пиков. GPL-5010 может выдерживать непрерывную мощность 2,5 Вт или импульсную мощность, которая намного выше. Кроме того, этот ограничитель сертифицирован CE. Технические характеристики Электрические характеристики Полоса пропускания 9 кГц – 200 МГц Предельный уровень 50 мВт (+17 дБм) Импеданс системы 50 Максимальный входной уровень Непрерывный: 2,5 Вт (+34 дБм)
Импульсный: 10 кВт (10 с)
Постоянный ток: ± ,12 В Вносимые потери <, 2 кГц: >, 30 дБ 2 кГц – 6 кГц: >, 13 дБ 9 кГц – 50 МГц: 9,5 дБ – 10,5 дБ 50 МГц – 200 МГц: 9,5 дБ – 12,2 дБ >, 400 МГц : >, 13 дБ Рабочая температура 0–55 Температура хранения -40–80 Разъемы Вход: BNC (гнездо)
Выход: N (штекер) Размеры 118 x 44 x 23 мм Вес 92 г Аксессуары
По умолчанию GPL-5010 поставляется с:
- Гарантийным талоном
- Отчетом об испытаниях
