P/N: 7AF38 Основные характеристики
Товар

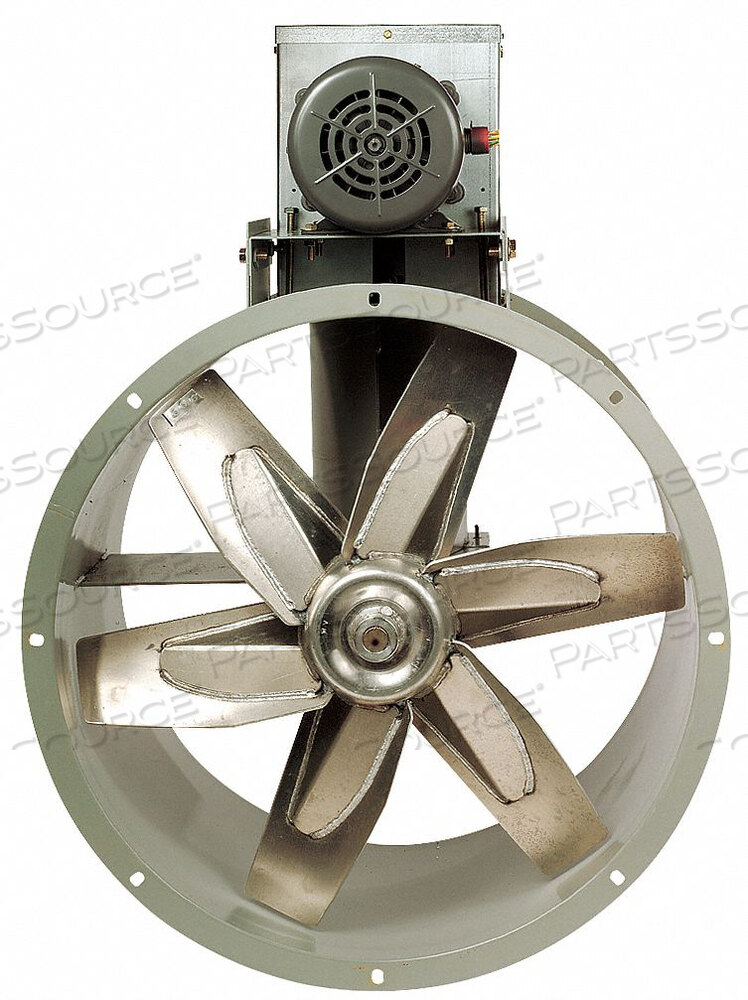

СТАЛЬНОЙ 14,4 ДИАМЕТР 12 Л 20 Н ТРУБООСЕВОЙ ВЕНТИЛЯТОР
OEM
DAYTON ELECTRIC MANUFACTURING CO
OEM №
7AF38
Состояние
Новый OEM Оригинал
Возвратный
Нет
Собранный/разобранный
Разобранный
Тип подшипника
Шариковый
Диаметр лопасти
12 дюймов
Материал лопасти
Алюминий
Диаметр окружности болтов
13 1/2 дюйма
CFM @ 0.000-дюймов. SP
2,432 cfm
CFM @ 0.125-дюймов. SP
2,360 cfm
CFM @ 0.250-дюймов. SP
2,287 cfm
CFM @ 0.500-дюймов. SP
2,126 cfm
CFM @ 0.750-дюймов. SP
1905 куб. футов/мин
Сопутствующий фланец Номер на складе
4C716
Размер A
14 7/16 дюйма
Размер B
8 3/4 дюйма
Размер C
12 3/16 дюйма
Размер D
12 дюймов
Размер E
5/16 дюймов
Тип привода
Ременный привод
Обороты вентилятора
2877
Ток полной нагрузки
3,0/1,5
Высота
19 3/4 дюйм
Диаметр корпуса с монтажным фланцем
14 7/16 дюйма
Диаметр корпуса без монтажного фланца … Фланец
12 3/16 дюйма
Отделка корпуса
Эмаль горячей сушки
Материал корпуса
Сталь
Гц
1,2
Включает
Приводной комплект и кожух ремня
Диаметр впускного отверстия
12 1/4 in
Макс. температура окружающей среды.
104 градуса по Фаренгейту
Макс. мощность.
0,6 л.с.
Макс. глубина.
12 дюймов
Макс. температура на входе.
200 градусов по Фаренгейту
Макс. Высота двигателя
9 дюймов
Корпус двигателя
Полностью закрытый с вентиляторным охлаждением
Мощность двигателя, л. с.
3/4 л. с.
Обороты двигателя, об/мин
1725 об/мин
Тип двигателя
3-фазный, опасное место
Положение монтажа
Вертикальный/горизонтальный
Количество лопастей
4
Диаметр выпускного отверстия
12 1/4 дюйма
Фаза
3
Номер запасной лопасти вентилятора
4C662
Диаметр вала
5/8 дюйма
Соны @ 0,250 дюйма SP @ 5 футов
59
Стандарты
AMCA
Напряжение
230/460
Ширина
14 9/16 дюйма
