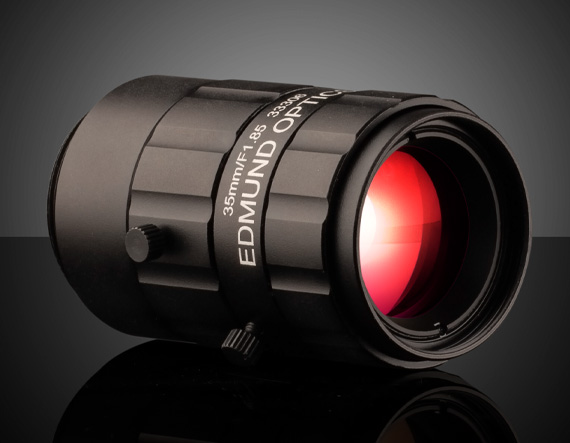

Описание семейства продуктов
- До 1/1,8 дюйма, объектив C-Mount
- До 12 мегапикселей, датчики с размером пикселя 1,85 м
- Сверхкомпактный (UC) , Объектив с высоким разрешением для небольших сенсоров
- Фокусное расстояние от 4 до 35 мм
Наши сверхкомпактные объективы с фиксированным фокусным расстоянием серии TECHSPEC UC разработаны для оптимизации производительности, стоимости, и размер без ущерба для качества или ощущения. Эти объективы, рассчитанные на пиксели размером менее 2,2 мкм, обеспечивают высокий уровень разрешения (более 200 пар линий/мм) на матрице и совместимы со всеми стандартными камерами с C-креплением. Объективы с фиксированным фокусным расстоянием серии TECHSPEC UC имеют регулировку фокуса и диафрагмы, а также утопленные установочные винты и изготавливаются для использования на типичных рабочих расстояниях машинного зрения. Хотя они оптимизированы для датчиков 1/2,5 дюйма, многие фокусные расстояния будут работать с датчиками размером до 1/1,8 дюйма. Объективы с фиксированным фокусным расстоянием серии TECHSPEC UC — это отличный вариант для использования со всеми датчиками камер меньшего формата, а также приложениями как с коротким, так и с большим рабочим расстоянием, что делает их идеальными для контроля, автоматизации производства, биомедицинских устройств и широкого спектра других приложений. .
Примечание. Версии приборов с фиксированной апертурой см. в объективах серии TECHSPEC UCi с фиксированным фокусным расстоянием.
Технические характеристики
Iris Option: Variable Length (mm): 52.76 Horizontal Field of View, 1/2′ Sensor: 40.7mm — 10.6 Filter Thread: M25.5 x 0.50 (Female) Maximum Diameter (mm): 30 Outer Diameter (mm): 30 Horizontal Field of View, 1/3′ Sensor: 30.5mm — 7.9 Maximum Rear Protrusion (mm): 4.58 Maximum Image Circle (mm): 9.00 Numerical Aperture NA, Object Side: 0.0392 Horizontal Field of View @ Max Sensor Format: 56.0mm — 11.1 Number of Elements (Groups): 7 (5) Horizontal Field of View, 1/1.8′ Sensor: 45.9mm — 11.9 Mounting Diameter (mm): 30.0 Horizontal Field of View, 1/2.5′ Sensor: 36.9mm — 9.6 Optimized Sensor Format: 1/2.5′ Type: Fixed Focal Length Lens Focal Length FL (mm): 35.00 Primary Magnification PMAG: 0.158 Maximum Sensor Format: 1/1.8′ Working Distance (mm): 200 — Mount: C-Mount Aperture (f/#): f/1.85 — f/16 Distortion (%): Coating: &lambda,/4 MgF2 Coating Specification: &lambda,/4 MgF2 Entrance Pupil Position (mm): 34 Horizontal Field of View, 1/4′ Sensor: 22.8mm — 6.0 Object Space Principal Plane (mm): 49.24 Image Space Principal Plane (mm): -19.45 Field of View at Max Sensor Format: Horizontal: 45.9mm — 11.9
Vertical: 34.3mm — 8.9
Diagonal: 57.5mm — 14.9 Maximum Distortion (%): -0.22 Maximum Length (mm): 52.76 Exit Pupil Position (mm): -46.7 Lens Wavelength Range: VIS Imaging Lens Type: High Performance Lens with Compact Form Factor
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
