Описание семейства продуктов
- Датчик 1,1 дюйма, объектив C-Mount, до 12 мегапикселей, датчик с размером пикселя 3,45 м.
- Встроенная жидкостная линза обеспечивает динамическую автофокусировку
- Жидкость Перестраиваемый (LT) объектив максимально расширяет возможности жидкостных объективов по разрешению, диапазону и скорости фокусировки
- Фокусное расстояние от 12 до 25 мм

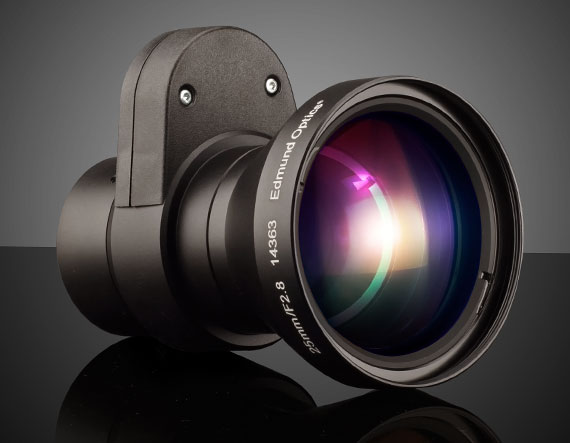

Объективы с фиксированным фокусным расстоянием серии TECHSPEC LT отличаются высоким Оптическая конструкция с разрешением f/2,8 и встроенной жидкостной линзой Optotune для быстрой электронной фокусировки. Увеличенная светопропускная способность диафрагмы f/2,8 идеально подходит для высокоскоростных приложений машинного зрения. В сочетании с соответствующей камерой и программным обеспечением жидкий объектив с настраиваемой фокусировкой обеспечивает активное управление фокусировкой, необходимое для решения проблемы автофокусировки. Эти объективы C-Mount оптимизированы для датчиков 1.1 и имеют переднюю резьбу для фильтров, позволяющую интегрировать фильтры изображения в соответствии с требованиями приложения. Объективы с фиксированным фокусным расстоянием серии TECHSPEC LT идеально подходят для систем машинного зрения и автоматизации производства, где требуется фокусировка на нескольких расстояниях, таких как системы контроля качества, быстрая автоматизация и сортировка упаковки. Объективы с фиксированным фокусным расстоянием серии TECHSPEC LT получили награду Gold-Level 2021 Vision Systems Design Innovators Award и третье место в номинации «Выбор читателей 2021 года».
Примечание. Кабели Hirose (2 варианта длины) и драйвер объектива необходимы для работает и продается отдельно.
Технические характеристики
Iris Option: Fixed Length (mm): 99.51 Horizontal Field of View, 1/2′ Sensor: 56.4mm — 14.8 Horizontal Field of View, 2/3′ Sensor: 77.9mm — 32.3 Filter Thread: M62 x 0.75 (Female) Maximum Diameter (mm): 78.5 Outer Diameter (mm): 78.5 Weight (g): 366.5 Horizontal Field of View, 1/3′ Sensor: 42.2mm — 11.1 Maximum Rear Protrusion (mm): 0 Horizontal Field of View, 1′ Sensor: 114.9mm — 29.4 Maximum Image Circle (mm): 17.60 Numerical Aperture NA, Object Side: 0.02 Horizontal Field of View @ Max Sensor Format: 165.5mm — 49.1 Horizontal Field of View, 1.1′ Sensor: 127.1mm — 32.3 Number of Elements (Groups): 9 (6) Note: Diameter includes liquid lens Horizontal Field of View, 1/1.8′ Sensor: 63.5mm — 16.6 Horizontal Field of View, 1/2.5′ Sensor: 51.0mm — 13.4 Type: Fixed Focal Length Lens Focal Length FL (mm): 25.00 Primary Magnification PMAG: 0.114 Maximum Sensor Format: 1.1′ Working Distance (mm): 150 — Mount: C-Mount Aperture (f/#): f/2.8 Distortion (%): Coating: &lambda,/4 MgF2 Coating Specification: &lambda,/4 MgF2 Entrance Pupil Position (mm): 52.38 Horizontal Field of View, 1/4′ Sensor: 31.5mm — 8.3 Object Space Principal Plane (mm): 72.02 Image Space Principal Plane (mm): 4.02 Field of View at Max Sensor Format: Horizontal: 127.1mm — 32.3
Vertical: 94mm — 24.3
Diagonal: 162.2mm — 40.3 Maximum Distortion (%): -2.93 Integrated Liquid Lens Model: Optutune EL-10-30-TC-VIS-5D Exit Pupil Position (mm): -107.78 Lens Wavelength Range: VIS Imaging Lens Type: Integrated Liquid Lens to Adjust Focus Electronically
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
