Описание семейства продуктов
- Датчик 1,1 дюйма, объектив C-Mount, до 12 мегапикселей, датчик с размером пикселя 3,45 м.
- Встроенная жидкостная линза обеспечивает динамическую автофокусировку
- Жидкость Перестраиваемый (LT) объектив максимально расширяет возможности жидкостных объективов по разрешению, диапазону и скорости фокусировки
- Фокусное расстояние от 12 до 25 мм

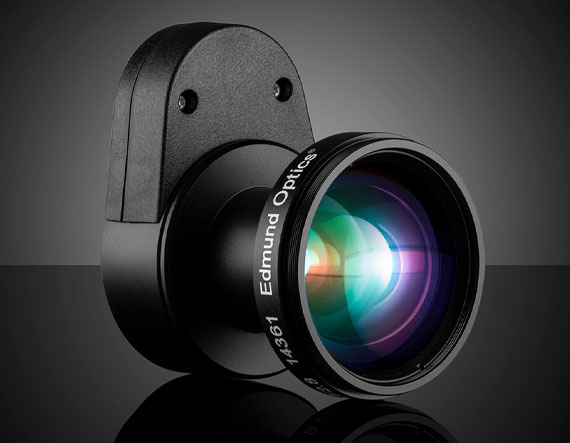

Объективы с фиксированным фокусным расстоянием серии TECHSPEC LT отличаются высоким Оптическая конструкция с разрешением f/2,8 и встроенной жидкостной линзой Optotune для быстрой электронной фокусировки. Увеличенная светопропускная способность диафрагмы f/2,8 идеально подходит для высокоскоростных приложений машинного зрения. В сочетании с соответствующей камерой и программным обеспечением жидкий объектив с настраиваемой фокусировкой обеспечивает активное управление фокусировкой, необходимое для решения проблемы автофокусировки. Эти объективы C-Mount оптимизированы для датчиков 1.1 и имеют переднюю резьбу для фильтров, позволяющую интегрировать фильтры изображения в соответствии с требованиями приложения. Объективы с фиксированным фокусным расстоянием серии TECHSPEC LT идеально подходят для систем машинного зрения и автоматизации производства, где требуется фокусировка на нескольких расстояниях, таких как системы контроля качества, быстрая автоматизация и сортировка упаковки. Объективы с фиксированным фокусным расстоянием серии TECHSPEC LT получили награду Gold-Level 2021 Vision Systems Design Innovators Award и третье место в номинации «Выбор читателей 2021 года».
Примечание. Кабели Hirose (2 варианта длины) и драйвер объектива необходимы для работает и продается отдельно.
Технические характеристики
Iris Option: Fixed Length (mm): 74.30 Horizontal Field of View, 1/2′ Sensor: 189.4mm — 28.5 Horizontal Field of View, 2/3′ Sensor: 262.3mm — 38.8 Filter Thread: M62 x 0.75 with adapter #34-236 Maximum Diameter (mm): 82 Outer Diameter (mm): 82 Weight (g): 245.5 Horizontal Field of View, 1/3′ Sensor: 141.5mm — 21.5 Maximum Rear Protrusion (mm): 0 Horizontal Field of View, 1′ Sensor: 387.6mm — 54.7 Maximum Image Circle (mm): 17.60 Numerical Aperture NA, Object Side: 0.006 Horizontal Field of View @ Max Sensor Format: 432.6mm — 60.0 Horizontal Field of View, 1.1′ Sensor: 432.6mm — 60.0 Number of Elements (Groups): 10 (9) Note: Diameter includes liquid lens Horizontal Field of View, 1/1.8′ Sensor: 213.6mm — 32.0 Front Thread: M48 x 0.5 (Male) Horizontal Field of View, 1/2.5′ Sensor: 171.4mm — 25.9 Type: Fixed Focal Length Lens Focal Length FL (mm): 12.00 Primary Magnification PMAG: 0.034 Maximum Sensor Format: 1.1′ Working Distance (mm): 350 — Mount: C-Mount Aperture (f/#): f/2.8 Distortion (%): Coating: &lambda,/4 MgF2 Coating Specification: &lambda,/4 MgF2 Entrance Pupil Position (mm): 31.2 Horizontal Field of View, 1/4′ Sensor: 105.9mm — 16.2 Object Space Principal Plane (mm): 39.92 Image Space Principal Plane (mm): 2.45 Field of View at Max Sensor Format: Horizontal: 434.3mm — 59.2
Vertical: 321mm — 45.7
Diagonal: 552.2mm — 71.5 Maximum Distortion (%): -4.23 Integrated Liquid Lens Model: Optutune EL-16-40-TC Exit Pupil Position (mm): -26.58 Lens Wavelength Range: VIS Imaging Lens Type: Integrated Liquid Lens to Adjust Focus Electronically
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
