Описание семейства продуктов
- Объектив C-Mount размером до 2/3 дюйма
- До 7,5 мегапикселей, датчики с размером пикселя 2,8 мегапикселя
- Гибкая (Cx) версия наши объективы серии C со сменными диафрагмами, фильтрами и жидкими линзами
- Фокусное расстояние от 12 мм до 50 мм

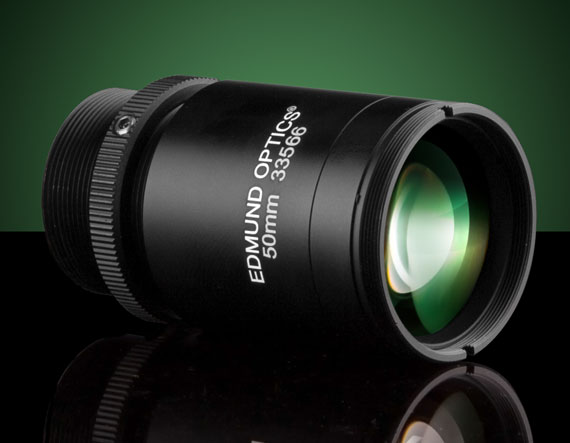

Объективы TECHSPEC с фиксированным фокусным расстоянием серии Cx разработаны с учетом простоты и универсальности, чтобы легко интегрироваться в различные типы приложений. Модульная конструкция из трех частей позволяет гибко интегрировать в сборку прецизионные фиксированные апертуры, внутренние держатели фильтров или жидкие линзы. Эти объективы также имеют упрощенный механизм фокусировки с простой в использовании стопорной гайкой и утопленными установочными винтами для фиксации положения фокусировки на месте. Объективы серии Cx идеально подходят для таких приложений, как машинное зрение, автоматизация производства, исследования и разработки. Для получения дополнительной информации о документации или вопросов, касающихся простоты сборки и поддержки конструкции, ознакомьтесь с нашими краткими руководствами по началу работы, руководством по эксплуатации объектива или обратитесь в службу технической поддержки.
Эти объективы получили награду Silver Level 2016 Innovators Award и 2-е место в 2017 году. Inspect Award.
Примечание. Для использования с объективами серии Cx требуется один аксессуар. Доступные аксессуары включают апертуры, держатели фильтров или держатели жидкостных линз. Жидкие держатели для линз совместимы с нашими жидкими линзами с переменным фокусным расстоянием.
Edmund Optics создала семейство высокоэффективных оптических конструкций (семейство серии C) и разработала 6 специализированных оптико-механических решений, предназначенных для конкретных приложений. В этих подсемействах объективов используется та же оптика, что и в объективах серии C, обеспечивающая те же оптические характеристики в различных оптико-механических решениях для удовлетворения ваших требований:
- Серия C: оснащена блокировкой фокусировки кулачка и диафрагмой. регулировки и является наиболее регулируемой версией этих оптических конструкций, они являются типичными высококачественными линзами машинного зрения. Также доступны с широкополосным просветляющим покрытием VIS-NIR (BBAR).
- Серия Ci: упрощенная механика с фиксированными апертурами и компактным корпусом. Промышленная защита для уменьшения размера, стоимости и фиксированного фокуса.
- Серия Cr: вся оптика приклеена на место и фиксируется кольцом фокусировки с С-образным зажимом. Стабилизация повышенной прочности для уменьшения сдвига пикселей и повышения стабильности фокусировки.
- Серия Cx: модульная, гибкая механика позволяет разбирать объективы для простой интеграции аксессуаров, таких как жидкие линзы, диафрагмы и т. д.
- Жидкая линза серии Cx: разработана со встроенной жидкой линзой для быстрой автофокусировки.
- Серия Cw: водонепроницаемая, разработана в соответствии со стандартами защиты от проникновения пыли IEC IPX7 и IPX9K.
Технические характеристики
Iris Option: Fixed Length (mm): 54.70 Horizontal Field of View, 1/2′ Sensor: 37.2mm — 7.1 Horizontal Field of View, 2/3′ Sensor: 51.2mm — 9.8 Filter Thread: M25.5 x 0.50 with adapter #89-941 Maximum Diameter (mm): 30.5 Outer Diameter (mm): 30.5 Weight (g): 72 Horizontal Field of View, 1/3′ Sensor: 27.9mm — 5.4 Maximum Rear Protrusion (mm): 0 Maximum Image Circle (mm): 11.00 Numerical Aperture NA, Object Side: 0.037 Number of Elements (Groups): 6 (4) Note: Cx Lens Accessory required for use. All field of view and working distance values listed assume a Cx Lens Aperture Accessory has been integrated. Cx Lens Accessory is not included and must be purchased separately. Working distance is 325-3000mm when used with a filter and 250mm- when used with a liquid lens. Type: Fixed Focal Length Lens Focal Length FL (mm): 50.00 Primary Magnification PMAG: 0.171 Maximum Sensor Format: 2/3′ Working Distance (mm): 300 — 1,675 Mount: C-Mount Aperture (f/#): Accessory Dependent Coating: 425 — 675nm BBAR Coating Specification: 425 — 675nm BBAR Entrance Pupil Position (mm): 35.25 Object Space Principal Plane (mm): 39.90 Image Space Principal Plane (mm): -36.27 Field of View at Max Sensor Format: Horizontal: 51.5mm — 9.9
Vertical: 38.6mm — 7.4
Diagonal: 64.5mm — 12.3 Maximum Distortion (%): 0.12 Exit Pupil Position (mm): -41.4 Lens Wavelength Range: VIS Imaging Lens Type: Adaptable Lens with Interchangeable Apertures, Filters and Liquid Lens
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
