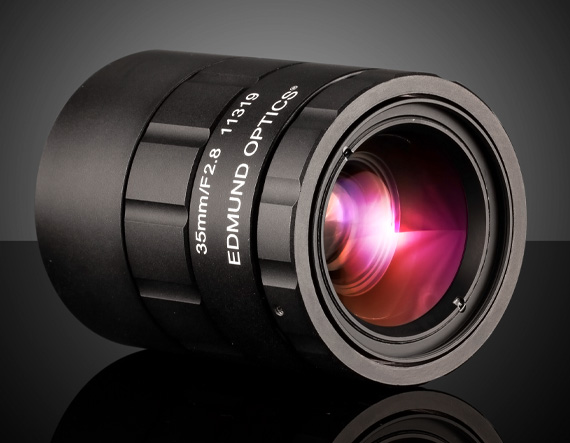

Описание семейства продуктов
- APS-C (27,9 мм), объектив с креплением TFL
- Разрешение более 30 мегапикселей, датчики с размером пикселя 3,45 мкм
- Высокое разрешение, компактный APS Объектив -C (CA)
- Фокусное расстояние от 35 мм до 100 мм
Объективы TECHSPEC CA (Compact APS) с фиксированным фокусным расстоянием предназначены для широкоформатных датчиков высокого разрешения. Покрывая датчики формата APS-C кругом изображения диаметром 28 мм, эти объективы оснащены креплением TFL. Крепления TFL имеют резьбу M35 x 0,75 с расстоянием между фланцами 17,5 мм и обеспечивают такое же расстояние между фланцами, надежность и простоту использования, что и C-Mount. Объективы с фиксированным фокусным расстоянием TECHSPEC серии CA имеют компактный размер и вмещают датчики большого формата, что делает их идеальными для машинного зрения и автоматизации производства.
Эти объективы заняли 3-е место в конкурсе Inspect Award 2020 и Silver-Level 2020. Премия VSD Innovators.
Технические характеристики
Iris Option: Variable Length (mm): 74.90 Horizontal Field of View, 1/2′ Sensor: 39.2mm — 10.4 Horizontal Field of View, 2/3′ Sensor: 54.0mm — 14.3 Filter Thread: M40.5 x 0.50 (Female) Maximum Diameter (mm): 50 Outer Diameter (mm): 50 Horizontal Field of View, 1/3′ Sensor: 29.4mm — 7.8 Maximum Rear Protrusion (mm): 0 Horizontal Field of View, 1′ Sensor: 78.5mm — 20.7 Maximum Image Circle (mm): 27.90 Numerical Aperture NA, Object Side: 0.0275 Horizontal Field of View, 4/3′ Sensor: 106.1mm — 27.7 Horizontal Field of View, 1.1′ Sensor: 87.1mm — 22.9 Number of Elements (Groups): 8 (7) Horizontal Field of View, 1/1.8′ Sensor: 44.1mm — 11.7 Horizontal Field of View, 1/2.5′ Sensor: 35.6mm — 9.5 Type: Fixed Focal Length Lens Focal Length FL (mm): 35.00 Primary Magnification PMAG: 0.163 Maximum Sensor Format: APS-C Working Distance (mm): 200 — Mount: TFL-Mount Aperture (f/#): f/2.8 — f/16 Coating: λ/4 MgF2 Coating Specification: &lambda,/4 MgF2 Entrance Pupil Position (mm): 21.77 Horizontal Field of View, 1/4′ Sensor: 22.1mm — 5.9 Object Space Principal Plane (mm): 43.99 Image Space Principal Plane (mm): -14.08 Field of View at Max Sensor Format: Horizontal: 136.8mm — 35.3
Vertical: 102.6mm — 26.9
Diagonal: 171.1mm — 43.4 Maximum Distortion (%): -3.01 Horizontal Field of View, APS-C Sensor: 137.3mm — 35.4 Exit Pupil Position (mm): -74.77 Lens Wavelength Range: VIS Imaging Lens Type: High Performance Lens
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
