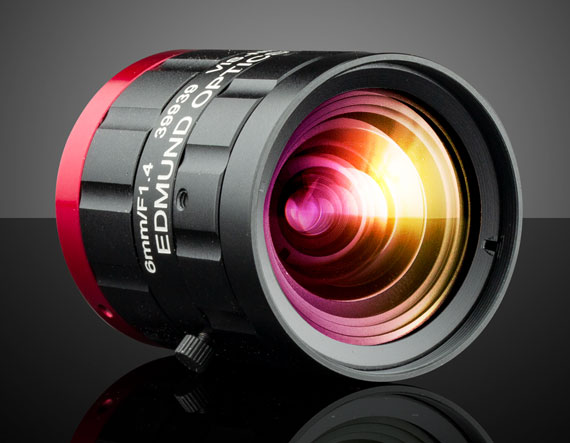

Описание семейства продуктов
- До 2/3″, объектив C-Mount
- До 7,5 мегапикселей, сенсоры с размером пикселя 2,8 м
- Компактный (C) широкополосный объектив для диапазона длин волн 425–1000 нм
- Фокусное расстояние от 3,5 мм до 50 мм
Объективы с фиксированным фокусным расстоянием серии TECHSPEC C VIS-NIR предназначены для использования в приложениях машинного зрения, требующих Производительность NIR или VIS-NIR с учетом требований к рабочему расстоянию и разрешению для заводской автоматизации и контроля. Благодаря большой максимальной апертуре и широкополосному просветляющему покрытию (BBAR), рассчитанному на длину волны 1000 нм, эти высококачественные линзы можно использовать даже в самых сложных условиях освещения. Объективы с фиксированным фокусным расстоянием серии TECHSPEC C VIS-NIR изготавливаются с учетом высоких допусков, что обеспечивает более высокий уровень качества изображения и низкий разброс между объективами, гарантируя простую установку в несколько систем. Сочетая в себе высокие оптические характеристики, промышленные функции и небольшой размер, объективы серии C VIS-NIR представляют собой новый стандарт оптики для автоматизации производства.
Также доступны с широкополосным антибликовым покрытием VIS (BBAR) .
Примечание. Только для ИК-изображения доступны отсекающие фильтры UV-VIS, которые навинчиваются непосредственно на резьбу переднего фильтра объективов FL 4,5 мм, 16 мм, 25 мм, 35 мм и 50 мм.
Технические характеристики
Iris Option: Variable Length (mm): 48.90 Horizontal Field of View, 1/2′ Sensor: 96.7mm — 55.9 Filter Thread: M34 x 0.50 with required adapter #85-308 Maximum Diameter (mm): 36 Outer Diameter (mm): 36.0 Weight (g): 102 Horizontal Field of View, 1/3′ Sensor: 71.0mm — 42.7 Maximum Rear Protrusion (mm): 1.13 Maximum Image Circle (mm): 9.00 Numerical Aperture NA, Object Side: 0.0247 Horizontal Field of View @ Max Sensor Format: 109.8mm — 62.1 Number of Elements (Groups): 9 (7) Horizontal Field of View, 1/1.8′ Sensor: 110.3mm — 62.1 Front Thread: M34 x 0.5 (Female) Horizontal Field of View, 1/2.5′ Sensor: 85.42mm — 50.2 Type: Fixed Focal Length Lens Focal Length FL (mm): 6.00 Primary Magnification PMAG: 0.07 Maximum Sensor Format: 1/1.8′ Working Distance (mm): 75 — Mount: C-Mount Aperture (f/#): f/1.4 — f/16 Coating: 425 — 1000nm BBAR Coating Specification: 425 — 1000nm BBAR Entrance Pupil Position (mm): 16 Horizontal Field of View, 1/4′ Sensor: 52.68mm — 32.4 Object Space Principal Plane (mm): 21.35 Image Space Principal Plane (mm): 6.60 Field of View at Max Sensor Format: Horizontal: 109.8mm — 62.1
Vertical: 80.2mm — 47.7
Diagonal: 141.7mm — 75 Maximum Distortion (%): -6.84 Exit Pupil Position (mm): -28.78 Lens Wavelength Range: VIS-NIR Imaging Lens Type: Compact Lens Coated for Visible to Near Infared
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
