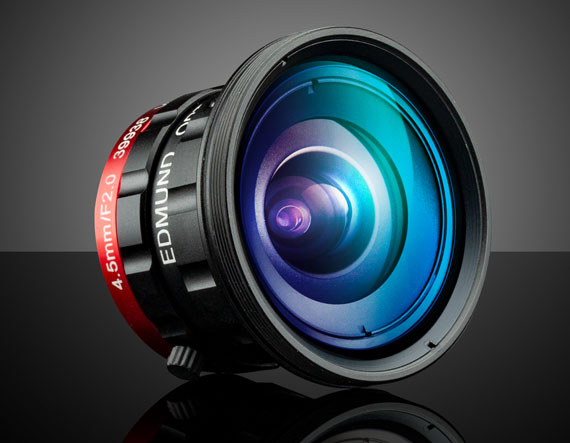

Описание семейства продуктов
- До 2/3″, объектив C-Mount
- До 7,5 мегапикселей, сенсоры с размером пикселя 2,8 м
- Компактный (C) широкополосный объектив для диапазона длин волн 425–1000 нм
- Фокусное расстояние от 3,5 мм до 50 мм
Объективы с фиксированным фокусным расстоянием серии TECHSPEC C VIS-NIR предназначены для использования в приложениях машинного зрения, требующих Производительность NIR или VIS-NIR с учетом требований к рабочему расстоянию и разрешению для заводской автоматизации и контроля. Благодаря большой максимальной апертуре и широкополосному просветляющему покрытию (BBAR), рассчитанному на длину волны 1000 нм, эти высококачественные линзы можно использовать даже в самых сложных условиях освещения. Объективы с фиксированным фокусным расстоянием серии TECHSPEC C VIS-NIR изготавливаются с учетом высоких допусков, что обеспечивает более высокий уровень качества изображения и низкий разброс между объективами, гарантируя простую установку в несколько систем. Сочетая в себе высокие оптические характеристики, промышленные функции и небольшой размер, объективы серии C VIS-NIR представляют собой новый стандарт оптики для автоматизации производства.
Также доступны с широкополосным антибликовым покрытием VIS (BBAR) .
Примечание. Только для ИК-изображения доступны отсекающие фильтры UV-VIS, которые навинчиваются непосредственно на резьбу переднего фильтра объективов FL 4,5 мм, 16 мм, 25 мм, 35 мм и 50 мм.
Технические характеристики
Iris Option: Variable Length (mm): 37.50 Horizontal Field of View, 1/2′ Sensor: 61.9mm — 76.7 Filter Thread: M58 x 0.75 with required adapter #87-425 Maximum Diameter (mm): 40 Outer Diameter (mm): 40.0 Weight (g): 69 Horizontal Field of View, 1/3′ Sensor: 44.0mm — 59.2 Maximum Rear Protrusion (mm): 2.78 Maximum Image Circle (mm): 9.00 Numerical Aperture NA, Object Side: 0.0285 Horizontal Field of View @ Max Sensor Format: 71.9mm — 84.7° Number of Elements (Groups): 7 (6) Horizontal Field of View, 1/1.8′ Sensor: 72.0mm — 84.7 Front Thread: M40 x 0.5 (Male) Horizontal Field of View, 1/2.5′ Sensor: 53.9mm — 69.4 Type: Fixed Focal Length Lens Focal Length FL (mm): 4.50 Primary Magnification PMAG: 0.117 Maximum Sensor Format: 1/1.8′ Working Distance (mm): 25 — Mount: C-Mount Aperture (f/#): f/2 — f/11 Coating: 425 — 1000nm BBAR Coating Specification: 425 — 1000nm BBAR Entrance Pupil Position (mm): 14.4 Horizontal Field of View, 1/4′ Sensor: 32.0mm — 45.2 Object Space Principal Plane (mm): 17.89 Image Space Principal Plane (mm): 6.51 Field of View at Max Sensor Format: Horizontal: 72mm — 84.7
Vertical: 50.5mm — 66.1
Diagonal: 98.2mm — 100.1 Maximum Distortion (%): -15.83 Exit Pupil Position (mm): -9 Lens Wavelength Range: VIS-NIR Imaging Lens Type: Compact Lens Coated for Visible to Near Infared
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
