Описание семейства продуктов
- До 2/3″, объектив C-Mount
- До 7,5 мегапикселей, датчики с размером пикселя 2,8 м
- Компактный (C), FA Объектив для машинного зрения
- Фокусное расстояние от 3,5 мм до 100 мм

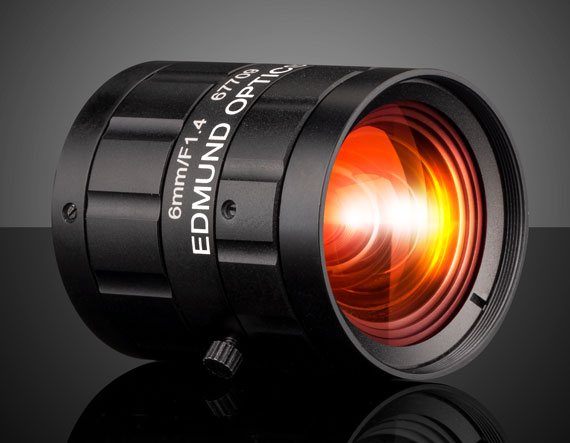

Объективы TECHSPEC C с фиксированным фокусным расстоянием предназначены для использования в приложениях машинного зрения с требованиями к рабочему расстоянию и разрешению заводской автоматизации и инспекции в виду. Объективы с фиксированным фокусным расстоянием TECHSPEC серии C имеют большую максимальную апертуру, что позволяет использовать эти высококачественные объективы даже в самых ограниченных условиях освещения. Каждый объектив имеет широкополосное антибликовое покрытие, блокировку диафрагмы и регулировку фокуса с помощью утопленных установочных винтов, а также прочный и прочный корпус для приложений с ограниченным пространством. Объективы серии C изготавливаются с соблюдением высоких допусков, что обеспечивает высокий уровень качества изображения с низкими вариациями от объектива к объективу. Благодаря сочетанию оптических характеристик, промышленных функций и компактных размеров наши объективы с фиксированным фокусным расстоянием серии TECHSPEC C идеально подходят для использования в автоматизации производства и инспекции.
Edmund Optics создала семейство высокоэффективных оптических конструкций ( семейство C Series) и разработали 6 специализированных оптомеханических решений, предназначенных для конкретных приложений. В этих подсемействах объективов используется та же оптика, что и в объективах серии C, обеспечивающая те же оптические характеристики в различных оптико-механических решениях для удовлетворения ваших требований:
- Серия C: оснащена блокировкой фокусировки кулачка и диафрагмой. регулировки и является наиболее регулируемой версией этих оптических конструкций, они являются типичными высококачественными линзами машинного зрения. Также доступны с широкополосным просветляющим покрытием VIS-NIR (BBAR).
- Серия Ci: упрощенная механика с фиксированными апертурами и компактным корпусом. Промышленная защита для уменьшения размера, стоимости и фиксированного фокуса.
- Серия Cr: вся оптика приклеена на место и фиксируется кольцом фокусировки с С-образным зажимом. Стабилизация повышенной прочности для уменьшения сдвига пикселей и повышения стабильности фокусировки.
- Серия Cx: модульная, гибкая механика позволяет разбирать объективы для простой интеграции аксессуаров, таких как жидкие линзы, диафрагмы и т. д.
- Жидкая линза серии Cx: разработана со встроенной жидкой линзой для быстрой автофокусировки.
- Серия Cw: водонепроницаемая, разработана в соответствии со стандартами защиты от проникновения пыли IEC IPX7 и IPX9K.
Технические характеристики
Iris Option: Variable Length (mm): 48.90 Horizontal Field of View, 1/2′ Sensor: 96.7mm — 55.9 Filter Thread: M43 x 0.75 with required adapter #85-308 Maximum Diameter (mm): 36 Outer Diameter (mm): 36.0 Weight (g): 102 Horizontal Field of View, 1/3′ Sensor: 71.0mm — 42.7 Maximum Rear Protrusion (mm): 1.4 Maximum Image Circle (mm): 9.00 Numerical Aperture NA, Object Side: 0.0247 Horizontal Field of View @ Max Sensor Format: 109.8mm — 62.1 Number of Elements (Groups): 9 (7) Horizontal Field of View, 1/1.8′ Sensor: 109.8mm — 62.1 Front Thread: M34 x 0.5 (Female) Horizontal Field of View, 1/2.5′ Sensor: 85.42mm — 50.2 Type: Fixed Focal Length Lens Focal Length FL (mm): 6.00 Primary Magnification PMAG: 0.07 Maximum Sensor Format: 1/1.8′ Working Distance (mm): 75 — Mount: C-Mount Aperture (f/#): f/1.4 — f/16 Distortion (%): Coating: 425 — 675nm BBAR Coating Specification: 425 — 675nm BBAR Entrance Pupil Position (mm): 16.00 Horizontal Field of View, 1/4′ Sensor: 52.68mm — 32.4 Object Space Principal Plane (mm): 21.35 Image Space Principal Plane (mm): 6.60 Field of View at Max Sensor Format: Horizontal: 109.8mm — 62.1
Vertical:80.2mm — 47.7
Diagonal:141.7mm — 75.0 Maximum Distortion (%): -6.8 Exit Pupil Position (mm): -28.78 Lens Wavelength Range: VIS Imaging Lens Type: Compact Lens
Regulatory Compliance RoHS 2015: Compliant REACH 201: Compliant Certificate of Conformance: View
