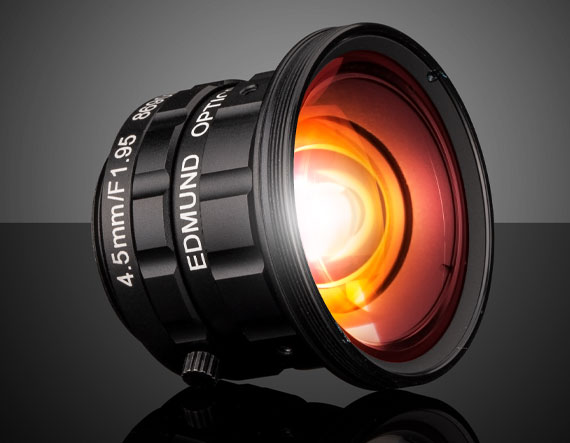

Описание семейства продуктов
- До 2/3″, объектив C-Mount
- До 7,5 мегапикселей, датчики с размером пикселя 2,8 м
- Компактный (C), FA Объектив для машинного зрения
- Фокусное расстояние от 3,5 мм до 100 мм
Объективы TECHSPEC C с фиксированным фокусным расстоянием предназначены для использования в приложениях машинного зрения с требованиями к рабочему расстоянию и разрешению заводской автоматизации и инспекции в виду. Объективы с фиксированным фокусным расстоянием TECHSPEC серии C имеют большую максимальную апертуру, что позволяет использовать эти высококачественные объективы даже в самых ограниченных условиях освещения. Каждый объектив имеет широкополосное антибликовое покрытие, блокировку диафрагмы и регулировку фокуса с помощью утопленных установочных винтов, а также прочный и прочный корпус для приложений с ограниченным пространством. Объективы серии C изготавливаются с соблюдением высоких допусков, что обеспечивает высокий уровень качества изображения с низкими вариациями от объектива к объективу. Благодаря сочетанию оптических характеристик, промышленных функций и компактных размеров наши объективы с фиксированным фокусным расстоянием серии TECHSPEC C идеально подходят для использования в автоматизации производства и инспекции.
Edmund Optics создала семейство высокоэффективных оптических конструкций ( семейство C Series) и разработали 6 специализированных оптомеханических решений, предназначенных для конкретных приложений. В этих подсемействах объективов используется та же оптика, что и в объективах серии C, обеспечивающая те же оптические характеристики в различных оптико-механических решениях для удовлетворения ваших требований:
- Серия C: оснащена блокировкой фокусировки кулачка и диафрагмой. регулировки и является наиболее регулируемой версией этих оптических конструкций, они являются типичными высококачественными линзами машинного зрения. Также доступны с широкополосным просветляющим покрытием VIS-NIR (BBAR).
- Серия Ci: упрощенная механика с фиксированными апертурами и компактным корпусом. Промышленная защита для уменьшения размера, стоимости и фиксированного фокуса.
- Серия Cr: вся оптика приклеена на место и фиксируется кольцом фокусировки с С-образным зажимом. Стабилизация повышенной прочности для уменьшения сдвига пикселей и повышения стабильности фокусировки.
- Серия Cx: модульная, гибкая механика позволяет разбирать объективы для простой интеграции аксессуаров, таких как жидкие линзы, диафрагмы и т. д.
- Жидкая линза серии Cx: разработана со встроенной жидкой линзой для быстрой автофокусировки.
- Серия Cw: водонепроницаемая, разработана в соответствии со стандартами защиты от проникновения пыли IEC IPX7 и IPX9K.
Технические характеристики
Iris Option: Variable Length (mm): 37.50 Horizontal Field of View, 1/2′ Sensor: 61.9mm — 76.7 Filter Thread: M58 x 0.75 with required adapter #87-425 Maximum Diameter (mm): 40 Outer Diameter (mm): 40.00 Weight (g): 69 Horizontal Field of View, 1/3′ Sensor: 44.0mm — 59.2 Maximum Rear Protrusion (mm): 2.78 Maximum Image Circle (mm): 9.00 Numerical Aperture NA, Object Side: 0.0285 Horizontal Field of View @ Max Sensor Format: 71.9mm — 84.7° Number of Elements (Groups): 7 (6) Note: Length includes protruding front element Horizontal Field of View, 1/1.8′ Sensor: 72.0mm — 84.7 Front Thread: M40 x 0.5 (Male) Horizontal Field of View, 1/2.5′ Sensor: 53.9mm — 69.4 Type: Fixed Focal Length Lens Focal Length FL (mm): 4.50 Primary Magnification PMAG: 0.117 Maximum Sensor Format: 1/1.8′ Working Distance (mm): 25 — Mount: C-Mount Aperture (f/#): f/2 — f/11 Distortion (%): Coating: 425 — 675nm BBAR Coating Specification: 425 — 675nm BBAR Entrance Pupil Position (mm): 14.40 Horizontal Field of View, 1/4′ Sensor: 32.0mm — 45.2 Object Space Principal Plane (mm): 17.89 Image Space Principal Plane (mm): 6.51 Field of View at Max Sensor Format: Horizontal: 72.0mm — 84.7
Vertical:50.5mm — 66.1
Diagonal:98.2mm — 100.1 Maximum Distortion (%): -15.8 Exit Pupil Position (mm): -9 Lens Wavelength Range: VIS Imaging Lens Type: Compact Lens
Regulatory Compliance RoHS 2015: Compliant REACH 201: Compliant Certificate of Conformance: View
