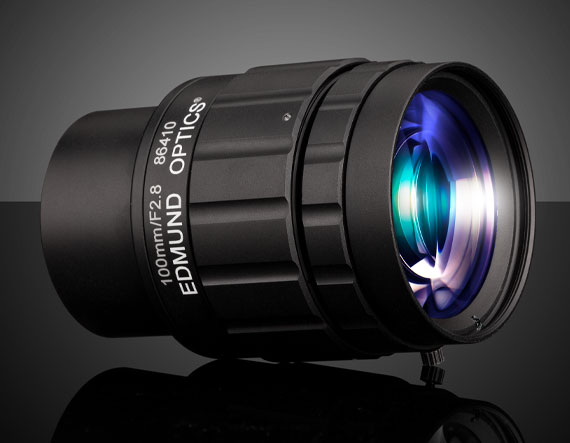

Описание семейства продуктов
- До 2/3″, объектив C-Mount
- До 7,5 мегапикселей, датчики с размером пикселя 2,8 м
- Компактный (C), FA Объектив для машинного зрения
- Фокусное расстояние от 3,5 мм до 100 мм
Объективы TECHSPEC C с фиксированным фокусным расстоянием предназначены для использования в приложениях машинного зрения с требованиями к рабочему расстоянию и разрешению заводской автоматизации и инспекции в виду. Объективы с фиксированным фокусным расстоянием TECHSPEC серии C имеют большую максимальную апертуру, что позволяет использовать эти высококачественные объективы даже в самых ограниченных условиях освещения. Каждый объектив имеет широкополосное антибликовое покрытие, блокировку диафрагмы и регулировку фокуса с помощью утопленных установочных винтов, а также прочный и прочный корпус для приложений с ограниченным пространством. Объективы серии C изготавливаются с соблюдением высоких допусков, что обеспечивает высокий уровень качества изображения с низкими вариациями от объектива к объективу. Благодаря сочетанию оптических характеристик, промышленных функций и компактных размеров наши объективы с фиксированным фокусным расстоянием серии TECHSPEC C идеально подходят для использования в автоматизации производства и инспекции.
Edmund Optics создала семейство высокоэффективных оптических конструкций ( семейство C Series) и разработали 6 специализированных оптомеханических решений, предназначенных для конкретных приложений. В этих подсемействах объективов используется та же оптика, что и в объективах серии C, обеспечивающая те же оптические характеристики в различных оптико-механических решениях для удовлетворения ваших требований:
- Серия C: оснащена блокировкой фокусировки кулачка и диафрагмой. регулировки и является наиболее регулируемой версией этих оптических конструкций, они являются типичными высококачественными линзами машинного зрения. Также доступны с широкополосным просветляющим покрытием VIS-NIR (BBAR).
- Серия Ci: упрощенная механика с фиксированными апертурами и компактным корпусом. Промышленная защита для уменьшения размера, стоимости и фиксированного фокуса.
- Серия Cr: вся оптика приклеена на место и фиксируется кольцом фокусировки с С-образным зажимом. Стабилизация повышенной прочности для уменьшения сдвига пикселей и повышения стабильности фокусировки.
- Серия Cx: модульная, гибкая механика позволяет разбирать объективы для простой интеграции аксессуаров, таких как жидкие линзы, диафрагмы и т. д.
- Жидкая линза серии Cx: разработана со встроенной жидкой линзой для быстрой автофокусировки.
- Серия Cw: водонепроницаемая, разработана в соответствии со стандартами защиты от проникновения пыли IEC IPX7 и IPX9K.
Технические характеристики
Iris Option: Variable Length (mm): 92.10 Horizontal Field of View, 1/2′ Sensor: 40.1mm — 3.6 Horizontal Field of View, 2/3′ Sensor: 55.2mm — 5.0 Filter Thread: M46 x 0.75 (Female) Maximum Diameter (mm): 52 Outer Diameter (mm): 52.00 Weight (g): 257 Horizontal Field of View, 1/3′ Sensor: 30.1mm — 2.7 Maximum Rear Protrusion (mm): 7 Horizontal Field of View, 1′ Sensor: 80.3mm — 7.2 Maximum Image Circle (mm): 21.60 Numerical Aperture NA, Object Side: 0.0228 Horizontal Field of View @ Max Sensor Format: 108.6mm — 9.7° Horizontal Field of View, 4/3′ Sensor: 108.4mm — 9.8 Horizontal Field of View, 1.1′ Sensor: 89.1mm — 8.0 Number of Elements (Groups): 7 (6) Horizontal Field of View, 1/1.8′ Sensor: 45.2mm — 4.1 Horizontal Field of View, 1/2.5′ Sensor: 36.4mm — 3.3 Type: Fixed Focal Length Lens Focal Length FL (mm): 100.00 Primary Magnification PMAG: 0.16 Maximum Sensor Format: 4/3′ Working Distance (mm): 750 — Mount: C-Mount Aperture (f/#): f/2.8 — f/22 Distortion (%): Coating: 425 — 675nm BBAR Coating Specification: 425 — 675nm BBAR Entrance Pupil Position (mm): 31.42 Horizontal Field of View, 1/4′ Sensor: 22.6mm — 2.0 Object Space Principal Plane (mm): -25.65 Image Space Principal Plane (mm): -86.83 Field of View at Max Sensor Format: Horizontal: 108.4mm — 9.8
Vertical:81.3mm — 7.4
Diagonal:135.6mm — 12.1 Maximum Distortion (%): 1.6 Exit Pupil Position (mm): -50.5 Lens Wavelength Range: VIS Imaging Lens Type: Compact Lens
Regulatory Compliance RoHS 2015: Compliant REACH 201: Compliant Certificate of Conformance: View
