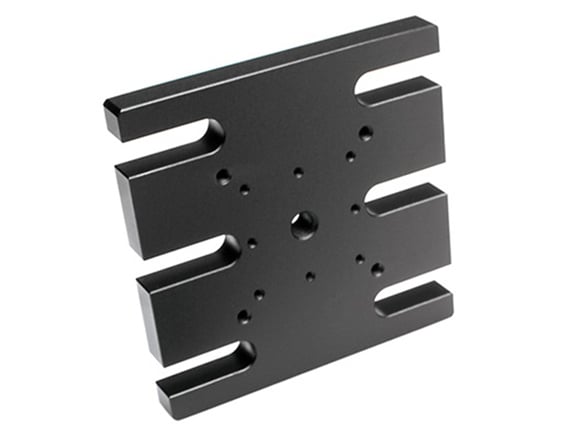

Нижняя переходная пластина для столиков 30/40 мм, метрическая система

Описание семейства продуктов

• Совместимость с 30-мм, 40-мм, 70-мм и 125-мм столиками TECHSPEC с перекрестными роликами
• Совместимость с поворотными и наклонно-поворотными столиками TECHSPEC
• Используется для настройки столиков в конфигурации XYZ
• Конструкция из черного анодированного алюминия

Пластины адаптера предметного столика TECHSPEC и аксессуары предназначены для упрощения интеграции наших популярных предметных столиков TECHSPEC в эксперименты и настольные системы. Нижние переходные пластины совместимы со всеми 30- и 40-мм одноосевыми трансляционными столиками, вертикальными трансляционными столиками, поворотными столиками, наклонно-наклонными столиками и гониометрами, обеспечивая удобный способ монтажа каждого столика на стандартные макетные платы и оптические столы. Метрические переходные пластины совместимы со столами с резьбой M6, а английские переходные пластины совместимы со столами с резьбой &frac14,-20. Верхние переходные пластины имеют пять монтажных отверстий &frac14,-20 (английские пластины) или M6 x 1,0 (метрические пластины) для простой интеграции стандартных стоек и держателей стоек с этими столиками.

Полная линейка кронштейнов оси Z также доступен для объединения наших столиков TECHSPEC в многоосевые системы позиционирования. Приобретая одноосные столики отдельно, кронштейны оси Z можно использовать для создания собственной комбинации XYZ, используя различные варианты привода, варианты перемещения и даже варианты стандартного монтажа или монтажа в сквозное отверстие. Все кронштейны оси Z снабжены винтами с головкой под торцевой ключ (SHCS) для соединения двух ступеней. Все стандартные профильные кронштейны имеют сквозной зазор. Примечание. Все столики 70 и 125 мм можно устанавливать непосредственно на стандартные столы и макетные платы без использования переходной пластины.

Технические характеристики

Type: Metric Function: Bottom Adapter Compatible Stage Size (mm): 30/40 Construction: Black Anodized Aluminum Dimensions (mm): 70 x 70 x 8
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
