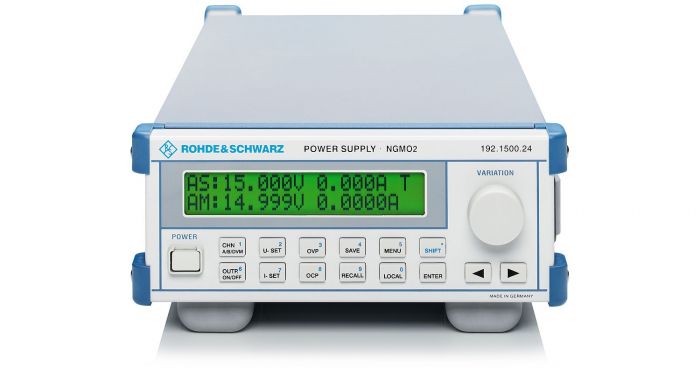

NGM02 Источник питания постоянного тока Rohde & Schwarz

Дополнительные функции:

Два канала 15 В/2,5(5) А с пиковым током 7 А
Быстрая регулировка нагрузки
Память результатов для быстрые измерения тока и напряжения
Внутренние и внешние триггеры
Два отдельных канала измерения напряжения
Понижение до 2,8 А (статическое)
Высокий -разрешение настроек напряжения
Точные измерения в диапазоне мкА
Минимальные пульсации и шум
Регулируемый выходной импеданс для эмуляции батареи
OVP/OCP
Обнаружение открытых сенсорных контактов
Вспомогательные входы/выходы (запрет выхода, реле, завершение, триггер)
Компактный дизайн (2 HU, ½ 19“)
Интерфейсы IEEE488.2, RS-232-C и USB
Быстрое программирование
Удобное ручное управление

Технические характеристики

Установка напряжения: от 0 до 15 В.
Разрешение: 1 мВ.
Отклонение: 0,05% + 5 мВ при колебаниях питания переменного тока ±10%. : 0,5 мВ, от 10 до 90% ном. ток: 2,5 мВ
Время установления при ступенях нагрузки (от 0,1 А до 1,6 А) при 20 мВ
Отклонение при большой полосе пропускания при прямом подключении: &lt,35 мкс
На «длинных» линиях со считывающим выводом: &lt,50 мкс
При небольшой полосе пропускания с прямым подключением: &lt,80 мкс
На «длинных» линиях со считывающим проводом: &lt ,100 мкс
Временное падение напряжения после скачка нагрузки (от 0,1 А до 1,6 А) при широкой полосе пропускания на «длинных» линиях с измерительным выводом: <60 мВ
Пульсации (среднеквадратичное значение) ): &lt,1 мВ
Выходное сопротивление: от 0 до 1 Ом, регулируется с шагом 10 мОм
Компенсация напряжения: до 1 В (4 В) на линию

Источник постоянного тока

Пиковый ток (1 мс): 7 А
Настройка тока: от 1,8 В до 5 В: от 0 до 5 А , вне от 1,8 В до 5 В: от 0 до 2,5 А
Разрешение: 1 мА
Отклонение: 10 мА
При колебаниях питания переменного тока ±10%: 1 мА
При 10–90 % ном. ток: 2,5 мА
Поток: 2,8 А (от 0 до 5 В), падение до 1 А при 15 В

Измерение напряжения

Диапазон: от −5 В до +25 В
Разрешение: 1 мВ
Отклонение: 0,03% + 3 мВ
Частота измерений: от 2 мс до 200 мс, регулируемый
Усреднение: от 1 до 10 значений

Измерение тока

Диапазоны: 7 А / 0,5 А / 5 мА
Разрешение: 200 мкА / 10 мкА / 0,1 мкА
Отклонение от верхнего значения диапазона: 15 мА / 1 мА / 10 мкА
Частота измерения: 2 мс до 200 мс, настраивается
Усреднение: от 1 до 10 значений

Измерение переходных процессов

Память выборок: от 1 до 5000 выборок
Интервал выборки (регулируемый): от 10 мкс до 1 с с шагом 10 мкс
Усреднение: от 1 до 100 значений
Запуск системы измерения
Токовые переходные процессы Диапазоны измерения: 7 А / 0,5 А
Регулируемые пороги срабатывания Диапазон 7 А: от 0 мА до 7 А с шагом 200 мкА
Диапазон 0,5 А: от 0 мА до 0,5 A с шагом 10 мкА
Переходные процессы напряжения: от −5 В до +25 В с шагом 1 мВ
До и после запуска: от −5000 до +50000 выборок
Функции измерения: Минимальный пик, Макс. пик, Высокий, Низкий, Среднеквадратичное значение

Функции защиты

OVP: от 1,5 В до 22 В, регулируемый
OCP: вкл./выкл.
Обнаружение обрыва линии связи

Общие данные

Программирование: IEEE488.2, RS-232-C, USB1.0 (в стадии подготовки)
Входы: 2 x триггер измерительной системы, 2 x блокировка выхода
Выходы: 2 x завершение, 4 x реле, неисправность
Питание переменного тока: 120/230 В, от 47 Гц до 63 Гц.
Размеры (Ш x В x Г): 210,8 мм x 87,6 мм x 420 мм, без ножек.

Поддерживаемые технологии

3GPP WCDMA (Подробнее о 3GPP WCDMA)
GSM/GPRS/EDGE (Подробнее о GSM/GPRS/EDGE)
CDMA2000 и 1xEV-DO (Подробнее о CDMA2000 и 1xEV-DO)

Двухканальный анализатор/источник питания NGMO2 от Rohde & Schwarz — это больше, чем просто источник питания для тестовых и измерительных приложений.

Об этом свидетельствуют его расширенные функции:

точный высокоскоростной источник напряжения
программируемая нагрузка постоянного тока
точный цифровой вольтметр
накопительный осциллограф
простой генератор прямоугольных импульсов с высокой выходной мощностью

Два независимых канала, установленные в корпусе шириной ½ 19 футов и высотой всего 2 U, гарантируют простой и точный источник питания для устройств мобильной радиосвязи с батарейным питанием сейчас и в будущем.

Многочисленные функции анализа расширяют функциональные возможности обычных источников питания. И не только инженеры-разработчики оценят этот инструмент. В производственной среде особенно важны две вещи: скорость и надежность. В NGMO2 есть и то, и другое в сочетании с высокой точностью, которая необходима для воспроизводимости результатов.

Интерфейсы

Управлять NGMO2 можно дистанционно через три основных стандартных интерфейса IEC/ Шина IEEE, RS-232-C и USB. Он имеет ряд дополнительных каналов ввода-вывода, которые можно использовать с пользой, когда каждая дополнительная операция, выполняемая ПК или внутренним микроконтроллером, может вызвать перегрузку или просто привести к нежелательным задержкам. Каждый канал имеет быструю блокировку выхода для быстрого включения или выключения предустановленного напряжения. Это может быть необходимо для проверки, например, силовых полупроводников, чтобы предотвратить их разрушение при перегреве. Встроенный регистратор быстрых переходных процессов не только может запускаться внутренними порогами запуска для выходного тока, но также имеет внешний вход запуска, так что синхронизация может выполняться с использованием внешних сигналов запуска. Хотя процессор цифровых сигналов в NGMO2 достаточно быстр, чтобы обеспечить минимальное время настройки и считывания для программирования шины IEC/IEEE, последнюю микросекундную задержку можно устранить, напрямую предоставляя полный выходной сигнал.

Критический тест. среды с импульсным потреблением тока, например мобильные телефоны GSM

Энергосберегающие технологии передачи были и будут оставаться ключом к расширению возможностей мобильной радиосвязи. Эти улучшения являются проблемой как для инженеров-испытателей, так и для испытательного оборудования. Это особенно верно для технологий передачи, в которых используется мультиплексирование с временным разделением, например, GSM или TDMA, а также для «слотового режима», используемого для CDMA — в обоих случаях источники питания должны соответствовать особым требованиям. На производственных линиях использование коммутационных матриц, адаптеров и проводов означает, что между источником питания и фактическим ИУ можно найти кабели длиной до шести метров. Гибкость кабеля должна быть адекватной, а это означает, что поперечное сечение силовой линии не может быть таким большим, как должно быть. Кроме того, есть время нарастания и спада, вызванное тем, что мобильные телефоны потребляют энергию импульсами: это время может составлять десятки мкс. Индуктивность проводников в кабелях вызывает значительные падения напряжения.

Поэтому источник питания должен быть способен компенсировать любое падение напряжения на клеммах аккумулятора мобильного телефона. Компенсация должна быть выполнена очень быстро, чтобы быть эффективной. В противном случае детектор пониженного напряжения в мобильном телефоне просто выключит телефон. NGMO2 может решить описанные выше проблемы без малейшего намека на нестабильность выходного напряжения.

Эмуляция различных типов батарей и состояний зарядки

Мобильное электронное коммуникационное оборудование обычно работает от батарей. Если блоки питания используются для замены батарей во время производства, очень удовлетворительные результаты получаются с блоками питания с оптимизированным регулированием. Однако у этого подхода есть один недостаток: поскольку внутреннее сопротивление источника питания обычно фиксировано, моделируется идеальный случай, то есть полностью заряженная батарея. По мере разрядки аккумулятора его внутреннее сопротивление постоянно увеличивается. Это означает, что напряжение на ИУ падает. Для поддержания мощности передачи мобильный телефон GSM, например, увеличивает потребление тока, что, в свою очередь, приводит к еще большему падению напряжения на силовых проводах и на внутреннем сопротивлении батареи, которое уже очень велико. Это может привести к порочному кругу. Внутреннее формирование напряжения питания тестируемой цепи должно быть способно надежно справляться с перепадами напряжения такого рода, не вызывая неисправности телефона. NGMO2 можно использовать для имитации этого критического случая, поскольку его выходное сопротивление регулируется. Это также означает, что различные типы аккумуляторов (NiCd, NiMH, Li-ion, Li-polymer и т. д.) могут быть в определенной степени эмулированы. Это гарантирует, что ничто не может сделать тесты недействительными, несмотря на общую тенденцию к снижению напряжения питания.

Анализ переходных процессов тока/напряжения

Встроенный регистратор переходных процессов является очень полезным инструментом для анализ неисправностей ИУ. Например, можно сделать выводы о том, правильно ли функционируют испытуемые узлы, формируя разности измеренного потребления тока последовательности сигналов, возникающих в быстрой последовательности. Например, мобильный телефон стандарта DECT: в этом случае можно записать кривую потребляемого тока для всего кадра с очень высоким временным разрешением. Когда производитель телефона знает, в какие моменты времени определенные узлы (телефон в сборе, усилитель мощности, микшер, приемник, дисплей и т. д.) активируются или деактивируются, дефектные частичные кластеры могут быть легко обнаружены без использования дополнительного сложного контрольно-измерительного оборудования.

Воспроизводимость измерений импульсного тока можно улучшить еще больше, если не просто считывать один кадр и анализировать его, а вместо этого выделять конкретный интересующий участок и считывать его. Это измерение повторяется несколько раз подряд и берется среднее значение. Исследуемый участок определяется с помощью программируемой частоты дискретизации и количества выборок. Точка срабатывания регистратора переходных процессов может быть определена с помощью регулируемого порога срабатывания по току. Это означает, что в памяти сэмплов сохраняется только необходимая информация. Ограничивая количество выборок, также можно оптимизировать скорость передачи при считывании выборок. Само собой разумеется, что долгосрочный мониторинг (потребление тока) также может выполняться на ИУ путем выбора интервалов выборки соответствующей длины, чтобы можно было исследовать влияние других рабочих параметров на потребление тока.

Однако Потребляемая мощность также становится все более и более критической для узлов, которые не работают от батарей. Такие режимы работы, как бездействие, спящий режим или отключение питания, все чаще встречаются в электронном оборудовании, потому что более высокие тактовые частоты в сочетании с растущим уровнем интеграции делают невозможным игнорирование эффективного управления энергопотреблением. Используя регистратор переходных токов с высоким разрешением, такой как тот, который уже установлен в NGMO2, эти режимы можно проверить, используя методы, аналогичные описанным выше.

В дополнение к токовым переходным процессам, NGMO2 может запись переходных процессов напряжения.

Запись характеристик полупроводниковых компонентов

НГМО2 имеет два полностью идентичных канала питания и измерения. Это означает, что этот небольшой блок питания можно использовать в качестве основы независимой установки для проверки параметров полупроводниковых компонентов. NGMO2 также может работать с четырьмя реле и реагировать на команды дистанционного управления. Поскольку каждый канал имеет вход запрета, при необходимости на компоненты может подаваться импульсное напряжение питания для предотвращения перегрева во время испытаний или для имитации стандартного импульсного режима работы (например, усилителя мощности TDMA).

Технические характеристики

Manufacturer	Rohde & Schwarz
Condition	Used
Current	2.5 A
Voltage	15 V
Power	150 W
