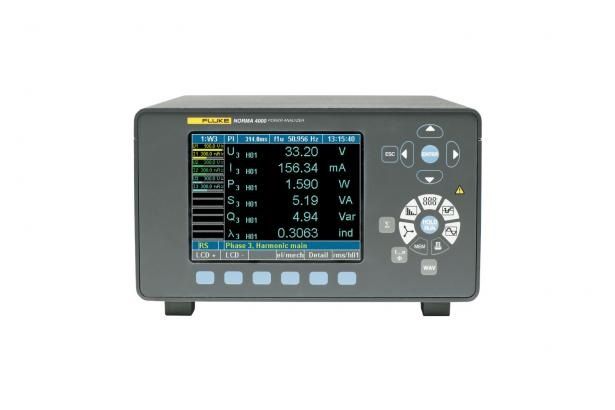

N4K 1PP54 Анализатор мощности Fluke

Характеристики:

• Однофазный прецизионный анализатор мощности Norma 4000 с модулем ввода фаз питания PP54
• Компактные, высокоточные анализаторы мощности — легко носить с собой и экономить рабочее пространство .
• Простой пользовательский интерфейс обеспечивает простое и интуитивно понятное управление.
• Стандартные конфигурации позволяют пользователям указывать точные функциональные возможности, необходимые для их собственного уникального приложения.
• Точное отображение динамических событий на всех фазах в один и тот же момент времени с одновременным параллельным сбором всех фаз.
• Все входы гальванически изолированы во избежание коротких замыканий во всех приложениях.
• Гармоники напряжения, тока и мощности до 40-й.
• Анализ БПФ, отображение векторной диаграммы, функция записи и режим цифрового осциллографа (DSO).
• Выбираемое пользователем среднее время — от 15 мс до 3600 с — для динамических измерений.
• 4 МБ встроенной памяти для хранения измеренных значений.
• RS232 и USB доступны в стандартной комплектации, доступен дополнительный IEEE 488/Ethernet.
• Дополнительный технологический интерфейс для измерения крутящего момента и скорости с помощью внешних датчиков включает четыре аналоговых выхода для удобного использования в двигателях и приводах.
• Частота дискретизации 341 кГц или 1 МГц для детального анализа сигнала.
• Полоса пропускания от постоянного тока до 3 МГц / 10 МГц для надежной точности измерений.
• Включает программное обеспечение Fluke NormaView для ПК для настройки, загрузки данных и анализа.

Применения:

• Электродвигатели — полные измерения обоих значения электрической и механической мощности с погрешностью всего 0,1%. Благодаря подробному спектральному анализу и возможностям расчета динамического крутящего момента точно измеряются потери при переключении, вызванные инвертором, и выполняется тщательная оценка переходных процессов крутящего момента и гармоник на более высоких частотах.
• Системы инверторного привода. Одновременное измерение всех электрических и механических параметров мощности в одном и том же временном окне позволяет пользователям наблюдать влияние одного компонента на другой или на всю систему.
• Системы освещения. Уникальная полоса пропускания до 10 МГц и высокая частота дискретизации до 1 МГц обеспечивают детальный анализ сигналов на выходах балласта. Уникальная технология шунтирования позволяет измерять мощность на очень высоких частотах. Одновременное измерение входной и выходной мощности обеспечивает мгновенный расчет потерь балласта.
• Трансформаторы. Синхронные шестифазные измерения мощности позволяют с высокой точностью рассчитать КПД и потери больших силовых трансформаторов даже при очень низком коэффициенте мощности. Также возможны синхронные многофазные измерения сопротивления катушек трансформатора. Встроенный редактор формул позволяет вычислять коэффициент напряжения, а сочетание высокоточных основных значений и широкой полосы пропускания обеспечивает подробный анализ гармоник.

Анализатор мощности Fluke N4K 1PP54 включает в себя новейшую технологию измерения мощности для помочь инженерам, работающим с двигателями, инверторами, освещением, источниками питания, трансформаторами и автомобильными компонентами, сделать их продукты более эффективными. Основанный на запатентованной архитектуре с высокой пропускной способностью, анализатор мощности Fluke N4K 1PP54 обеспечивает точные измерения однофазного или трехфазного тока и напряжения, анализ гармоник, анализ с помощью быстрого преобразования Фурье (БПФ), а также расчеты мощности и других производных значений. Он обеспечивает лучшую в своем классе точность и подавление синфазных помех для сигналов любой формы, частоты или фазового сдвига. Анализатор мощности Fluke N4K 1PP54 идеально подходит для полевых испытаний. Он прост и удобен в эксплуатации.
