Описание

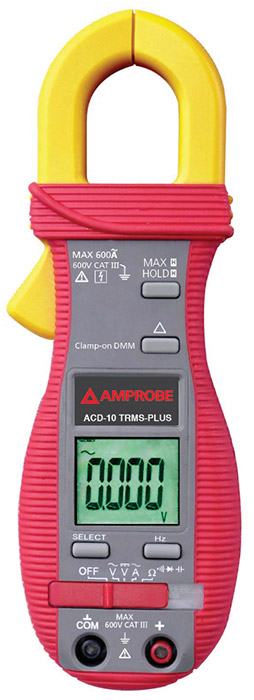

Amprobe ACD-10 TRMS-PLUS — это мультиметр с зажимом на ток 600 А. Этот мультиметр Amprobe имеет более тонкие губки по сравнению со стандартными клещами, что позволяет получить доступ к труднодоступным местам измерения, в то же время вмещая проводники диаметром до 25 мм. Мультиметр ACD-10 TRMS-PLUS от Amprobe обеспечивает полный диапазон измерений и представляет собой очень универсальный мультиметр с клещами. Для точных показаний в шумной обстановке мультиметр с клещами Amprobe ACD-10 TRMS-PLUS предлагает функции истинного среднеквадратического значения.
Amprobe ACD-10 TRMS-PLUS точно измеряет переменное/постоянное напряжение до 600 В, переменный ток до 600 А, сопротивление до 40 МОм, емкость до 3000 мкФ и частоту до 600 Гц. Частота измеряется либо зажимами, либо измерительными проводами. Значения измерений отображаются на 3-3/4-значном ЖК-дисплее. Этот мультиметр Amprobe с автоматическим выбором диапазона также включает в себя зуммер непрерывности, функции удержания и максимального показания, а также функцию автоматического отключения питания. Корпус Amprobe ACD-10 TRMS-PLUS имеет литой резиновый корпус.
Мультиметр с клещами Amprobe ACD-10 TRMS-PLUS поставляется в комплекте:
- Измерительные провода
- Батарея
- Сумка для переноски
- Руководство
Характеристики клещей Amprobe ACD-10 TRMS-PLUS Функция Диапазон Точность Напряжение постоянного тока 400,0 мВ
4,000, 40,00, 400,0 В
600 В ±(0,03% +4 дБ)
±(0,5% + 3 дГ)
±(1,0% + 4 дГт) NMRR:
CMRR: >50 дБ при постоянном токе, 50/60 Гц
>120 дБ при постоянном токе, 50/60 Гц, Rs=1 кГц Входное сопротивление: 10 МОм, номинал 30 пФ (1000 МОм для 400,0) Диапазон мВ) Защита от переходных процессов: 6,5 кВ (перенапряжение 1,2/50 мкс) Напряжение переменного тока (50 Гц ~ 500 Гц) 4,000, 40,00, 400,0 В
600 В ±(1,5% + 5 dgt)
±(2,0% + 5 dgt) CMRR: >60 дБ при постоянном токе до 60 Гц, Rs=1 кОм. Максимальный пик-фактор: менее 1,75:1 при полной шкале и менее 3,5:1 при половине шкалы. Входной импеданс :
Защита от переходных процессов:
ACD-10 TRMS-PLUS: 10 МОм, номинал 30 пФ
6,5 кВ (перенапряжение 1,2/50 мкс)
Измерение истинного среднеквадратичного значения — от 5 % до 100 % диапазона Переменный ток (фиксация 50 Гц/60 Гц) 40,00, 400,0, 600 А ±(1,5 % + 8 dgt)1,2,3 Защита от перегрузки:
ACD-10 TRMS-PLUS ACA Зажимные губки: 600 А, среднеквадратичное значение, продолжительное время
Среднее значение измерения ACD-10 TRMS-PLUS Истинное среднеквадратичное значение измерения — от 10% до 100% диапазона 1) Максимальная погрешность, вызванная соседним токоведущим проводником: 0,05 А
2) Указанная погрешность составляет от 1% до 100% диапазона и для измерений, выполненных в центре зажима. Если проводник расположен не в центре зажима, возникают следующие ошибки позиционирования: Добавьте 2 % к заданной точности для измерений, выполненных ЗА пределами линий маркировки зажимов (по направлению к раскрытию зажимов).
3) Добавьте 8 цифр к заданной точности. @ чтение Сопротивление 400,0 Ом
4,000, 40,00, 400,0 кОм
4,000 МОм
40,00 МОм
Напряжение холостого хода:
Защита от переходных процессов:
±(0,8% + 8 ед.)
±(0,6% + 4 ед.)
±(1,0% + 4 dgt)
±(2,0 % + 4 dgt)
0,4 В постоянного тока, типичное значение
6,5 кВ (перенапряжение 1,2/50 мкс) Частота 400,0 мВ переменного тока
4000 В переменного тока
4000, 40,00 В переменного тока
400,0 В переменного тока
600 В переменного тока
400,0 А переменного тока 0 Гц ~ 2 кГц
5 Гц ~ 5 кГц
5 Гц ~ 100 кГц
5 Гц ~ 10 кГц
5 Гц ~ 5 кГц
40 Гц ~ 400 Гц ±(0,5% + 4 ед.)
±(0,5% + 4 ед.)
±(0,5% + 4 ед.)
±(0,5% + 4 знач.)
±(0,5% + 4 знач.)
±(0,5% + 4 знач.) Количество дисплеев: 5000 Разрешение: 0,001 Гц Перегрузка защита: ACA Зажимные губки: переменный ток 600 А, среднеквадратичное значение, непрерывный Защита от переходных процессов: входные разъемы переменного тока: 6,5 кВ (перенапряжение 1,2/50 мкс) Диапазон емкости1 Точность2,3 500,0 нФ, 5000 мкФ
50,00 мкФ, 500,0 мкФ, 3000 мкФ ±(3,5% + 6 dgt) 1) Дополнительная погрешность диапазона 50,00 нФ не указана
2) Точность с пленочным конденсатором или выше
3) Указана с учетом напряжения батареи выше 2,8 В (ок. батарея наполовину заряжена.)
Точность постепенно снижается до 12 % при напряжении предупреждения о низком заряде батареи примерно 2,4 В. Защита от переходных процессов: 6,5 кВ (скачок напряжения 1,2/50 мкс). Звуковой тестер непрерывности Звуковая индикация: между 10 Ом и 120 Ом. Ом Защита от переходных процессов: 6,5 кВ (перенапряжение 1,2/50 мкс) Макс. удержание* (где применимо)
Заданная погрешность ± 50 цифр для изменений длительностью > 25 мс
Технические характеристики
Особенности
- Измерение TRMS
- Переменное и постоянное напряжение до 600 В
- Переменный ток до 600 А
- Тонкие губки всего 10 мм (0,4 дюйма) ) толщиной
- Сопротивление до 40 МОм
- 3-3/4-разрядный ЖК-дисплей на 4000 отсчетов
