Характеристики:
- Два высокоточных 7½-разрядных цифровых мультиметра в корпусе высотой 1U и полной ширине стойки
- Отсутствие требований к пространству между приборами минимизирует пространство в стойке
- Захват сигналов или идентификация переходных процессов с помощью двух 18-разрядных дигитайзеров со скоростью 1 млн отсчетов/с
- Запуск измерения формы сигнала по уровню сигнала, нарастающему или спадающему фронту, окну или цифровому запуску
- Сохранение до 27,5 млн показаний с временными метками на осциллограмме
- Базовая годовая погрешность постоянного напряжения всего 14 частей на миллион
- 10 нВ, 0,1 мкОм и 1 Чувствительность pA для выполнения измерений низкого уровня с высоким разрешением, таких как измерения токов сна портативных устройств.
- Высокая точность, измерения низкого сопротивления с компенсацией сопротивления со смещением, четырехпроводное измерение и функции сухого контура.
- Автокалибровка повышает точность и стабильность за счет сведения к минимуму дрейфа температуры и времени
- Интерфейсы, совместимые с USBTMC и LAN LXI
- Сократите время тестирования, выполняя сценарии тестирования с помощью встроенного обработчика сценариев тестирования , что снижает затраты на передачу команд ПК.
- Точная синхронизация между двумя цифровыми мультиметрами с использованием связи TSP-Link®
- Снижение затрат в течение жизненного цикла благодаря двухлетнему интервалу калибровки
- Комплект измерительных проводов, 4 шт.
- Перекрестный кабель LAN, 40 см (16 дюймов), 2 шт.
- Экранированный перекрестный кабель с разъемом RJ-45, 1,5 м (5 футов), 1 шт.
- Желто-зеленый заземляющий кабель, 3,0 м (120 дюймов), 1 шт.
- высокий 1U Комплект для монтажа в фиксированную стойку, количество 1
- Документ по технике безопасности
- DMM7512 7½-разрядный мультиметр Информация о приборе
ul>
Прилагаемые аксессуары:

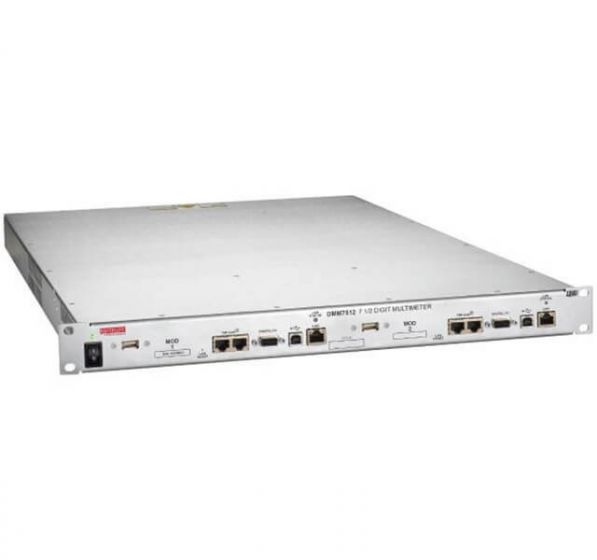

Двухканальный 7½-разрядный мультиметр Keithley DMM7512 Пробоотборный мультиметр сочетает в себе два полнофункциональных, высокоточных и высокоскоростных цифровых мультиметра в компактном корпусе форм-фактора высотой 1U и шириной во всю стойку. Компактное шасси экономит место в стойке в тестовых системах с высокой плотностью приборов. Небольшой размер не влияет на производительность измерения. Каждый цифровой мультиметр имеет идентичные функции, и оба полностью независимы друг от друга. Цифровые мультиметры обеспечивают базовую годовую погрешность всего 14 частей на миллион для напряжения постоянного тока, 24 части на миллион для сопротивления и 60 частей на миллион для постоянного тока. Чувствительность 10 нВ, 0,1 мкОм и 1 пА обеспечивает высокое качество измерений с высоким разрешением для очень слабых сигналов. Кроме того, каждый цифровой мультиметр имеет широкий спектр функций, включая оцифровку напряжения, оцифровку тока и измерение температуры с помощью резистивных термометров (RTD), термисторов и термопар. Благодаря возможности работы в двухканальном режиме, быстрой выборке сигналов, высокой скорости передачи данных, достигающей 100 000 измерений в секунду, и внутреннему выполнению тестовых сценариев программы, DMM7512 сокращает пространство и время тестирования в автоматизированных системах тестирования.
Захват осциллограмм низкого уровня с помощью дигитайзера с частотой дискретизации 1 млн отсчетов/с
Избегайте необходимости в отдельном приборе для захвата параметров осциллограммы или убедитесь, что форма осциллограммы находится в проектных пределах, используя функцию оцифровки. Оцифровывайте напряжение или ток и сэмплируйте форму волны со скоростью до 1 млн отсчетов/с с помощью 18-битного дигитайзера. Функция оцифровки использует те же диапазоны, что и функции постоянного напряжения и постоянного тока, чтобы обеспечить исключительный динамический диапазон измерений. Обладая чувствительностью дигитайзера 1 мкВ и 0,1 нА, DMM7512 является лучшим решением для измерения форм сигналов низкого уровня, таких как профили тока батареи беспроводного IoT и профили потребления тока лазерным диодом. Используя функцию оцифровки, два цифровых мультиметра могут измерять ток во всех рабочих состояниях устройства, включая состояние ожидания и состояние пакета тока, когда устройство передает. Используя два цифровых мультиметра в качестве синхронизированных дигитайзеров, один для напряжения и один для тока, можно точно вычислить мощность на изменяющихся во времени сигналах.
Дигитайзеры могут запускаться либо по наклону, либо по уровню, либо по окну сигнала. входной сигнал. Дигитайзеры также могут запускаться по цифровым управляющим сигналам, таким как внешние входы аппаратного триггера и команды программного триггера.
Каждая функция дигитайзера обеспечивает производительность, подобную осциллографу, с превосходной чувствительностью, высоким разрешением и высокой частотой дискретизации.
Оптимизирован для максимального увеличения пропускной способности
Помимо режимов высокоскоростной выборки и быстрого интегрирования измерений, в каждом цифровом мультиметре DMM7512 используется мощная технология Test Script Processor (TSP®) от Keithley. Эта встроенная возможность написания сценариев позволяет каждому цифровому мультиметру запускать мощные тестовые сценарии непосредственно на приборе без взаимодействия с внешним ПК. Эти тестовые сценарии представляют собой полные тестовые программы, основанные на простом в использовании, но очень эффективном и компактном языке сценариев Lua. Сценарии включают в себя команды управления прибором и операторы программы. Операторы программы управляют выполнением сценария и включают типичные функции языка программирования, такие как переменные, функции, ветвление и управление циклом. Сценарий тестирования может выполнять полный тест, включая выполнение специализированных вычислений и принятие решений по результатам без необходимости получать и декодировать отдельные команды от контроллера. Это существенно экономит время испытаний, устраняя значительное время на обмен данными через интерфейс.
Технология TSP также обеспечивает обмен данными между приборами и управление через шину расширения канала TSP-Link®. Цифровые мультиметры в DMM7512 могут обмениваться данными друг с другом и с другими приборами с поддержкой TSP, такими как 4-канальный прибор 2606B System SourceMeter® Source Measure Unit (SMU), в конфигурации «главный-подчиненный», так что все приборы работают как единое целое. , интегрированная система, управляемая сценарием TSP в главном приборе. TSP-Link поддерживает до 32 приборов на один IP-адрес, поэтому систему можно легко масштабировать в соответствии с любыми требованиями к тестовой системе.
Помимо связи с приборами с поддержкой TSP и управления ими, любой прибор с интерфейсом LAN может быть управляется встроенным тестовым сценарием TSP с использованием средства связи TSP-Net.
Используйте виртуальную переднюю панель для настройки теста или ручных измерений
Несмотря на то, что у DMM7512 нет передней панельный дисплей, прибор имеет встроенный веб-браузер с виртуальной передней панелью.
Через интерфейс LAN виртуальная передняя панель может отображаться на мониторе ПК. Виртуальная передняя панель позволяет управлять каждым цифровым мультиметром DMM7512 либо с помощью сенсорного экрана ПК, либо с помощью мыши и клавиатуры. Доступ ко всем функциям каждого цифрового мультиметра можно получить через виртуальную переднюю панель. Таким образом, ручное управление и настройка теста могут выполняться так же просто, как если бы у прибора была физическая передняя панель.
Технические характеристики
| Manufacturer | Keithley |
|---|---|
| Condition | New |
| DC Voltage | 1 kV |
| Resolution | 7.5 |
| Type | Bench |
