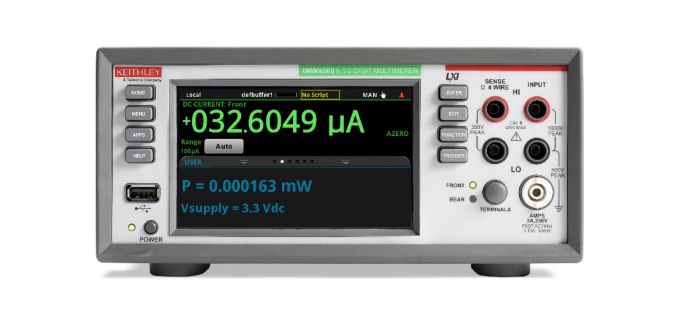

Мультиметр Кейтли DMM6500

Дополнительные функции:

• 6½-разрядный настольный/системный цифровой мультиметр
• 15 функций измерения, включая емкость, температуру и оцифровку
• Расширенные диапазоны измерений: от 10 пА до 10 А и от 1 мОм до 100 МОм
• Большой 5-дюймовый (12,7 см) емкостный сенсорный экран с поддержкой мультитач и графическим дисплеем
• Большая внутренняя память, хранит до 7 миллионов показаний
• Несколько языковых режимов : SCPI, сценарии TSP®, эмуляция Keithley 2000 SCPI, эмуляция Keysight 34401A SCPI
• Двухлетние спецификации позволяют увеличить циклы калибровки
• Стандартные интерфейсы связи USB-TMC и LXI/Ethernet
• Дополнительные коммуникационные интерфейсы, устанавливаемые пользователем, включая: GPIB, TSP-Link® и RS-232
• Захват переходных процессов напряжения или тока с помощью дигитайзера со скоростью 1 Мвыб/с
• Хост-порт USB для хранения показаний, конфигураций прибора и изображений экрана.

Прилагаемые аксессуары

• 1757: пара, набор измерительных проводов общего назначения, 1000 В, кат. II
• USB-B-1: USB-кабель, тип A — тип B, 1 м (3,3 фута)
• Отслеживаемый сертификат калибровки
• Три года гарантии

DMM6500 — это современный настольный/системный цифровой мультиметр, предлагающий больше измерительных функций, лучшую в своем классе информацию об измерениях и цену, которая не ударит по вашему бюджету. Наиболее узнаваемой особенностью DMM6500 является большой 5-дюймовый (12,7 см) емкостный сенсорный дисплей, который позволяет легко наблюдать, взаимодействовать и исследовать измерения с помощью простого «щипка и масштабирования». Помимо технологии отображения, DMM 6500 с превосходными характеристиками аналоговых измерений обеспечивает базовую точность постоянного тока 25 частей на миллион в течение одного года и 30 частей на миллион в течение двух лет, что потенциально позволяет продлить циклы калибровки.

DMM6500 оснащен всеми измерительными функциями, которые вы ожидаете от настольного мультиметра, поэтому нет необходимости покупать дополнительные измерительные устройства. Теперь в него включены 15 измерительных функций, включая емкость, температуру (резистор сопротивления, термистор и термопара), проверку диодов с переменными источниками тока и оцифровку со скоростью до 1 Мвыб/с.

The Функцию оцифровки можно использовать для напряжения или тока, и она особенно полезна для регистрации переходных аномалий или для помощи в профилировании событий питания, таких как рабочие состояния современных устройств с батарейным питанием. Ток и напряжение могут быть оцифрованы с помощью программируемого 16-разрядного дигитайзера со скоростью 1 Мвыб/с, что позволяет получать сигналы без необходимости использования отдельного прибора.

Захват и анализ напряжения или тока Переходы

Анализ мощности становится все более важным в современных электронных конструкциях. Разработчики теперь должны учитывать более эффективные компоненты и сложную конструкцию системы, обычно требующую нескольких состояний питания. В DMM6500 есть инструменты, необходимые для проектирования и устранения неполадок в этих сложных системах. Восемь различных диапазонов силы тока позволяют проводить измерения от 10 ампер до 10 пикоампер, предоставляя вам динамический диапазон для измерения состояния питания. Кроме того, встроенная функция оцифровки со скоростью 1 МС/с может помочь зафиксировать переходные процессы, позволяя вам видеть и анализировать переходы по мере их возникновения.

Многоканальные приложения/сканирующие приложения

p>

При характеристике или профилировании вашего проекта часто бывает важно выполнить серию измерений. В этих приложениях потребность в автоматизированных многоканальных измерениях является преимуществом. DMM6500 оснащен слотом для карты сканера, позволяющим переключать до 10 каналов, что дает вам возможность выполнять автоматические многоканальные измерения. Подключение карты 2000-SCAN дает пользователям до 10 каналов 2-полюсных измерений или 5 каналов 4-полюсных измерений. Функции можно запрограммировать для каждого канала, если это поддерживается топологией коммутатора.

Прикладные программы

DMM6500 устанавливается на заводе вместе с приложением. программы, которые помогут вам получить больше от вашего инструмента. Эти прикладные программы появляются, когда прибор используется в режиме языка связи TSP или собственного языка SCPI. Эти примеры подчеркивают уникальную способность DMM6500 запускать специализированные приложения, которые настраивают пользовательский интерфейс. Это может значительно изменить способ отображения информации или даже автоматизировать выполнение приложения.

Приложения для измерения температуры

Температура является одним из наиболее измеряемых типов сигналов в мире, и DMM6500 имеет множество опций, которые помогут вам выполнить это измерение. Помимо функций RTD, термистора и термопары, вы можете оснастить цифровой мультиметр девятиканальной картой сканера со встроенным CJC для автоматического сканирования температуры термопары. Эта функция очень полезна, когда ваша конструкция требует температурного профилирования, особенно когда она заключена в температурную камеру.

Готовые к использованию драйверы приборов упрощают программирование

Предпочитаете создавать собственное специализированное прикладное программное обеспечение? Для упрощения процесса программирования доступны для загрузки собственные драйверы National Instruments LabviewR, IVI-C и IVI-COM. Для драйвера LabviewR посетите сайт www.ni.com, для драйверов IVI посетите сайт www.tek.com.

Системная интеграция и программирование

Пользователи иметь максимальную гибкость программирования с DMM6500. В дополнение к традиционному программированию SCPI (по умолчанию) устройство также можно настроить для эмуляции SCPI для Keithley 2000 или Keysight 34401A. Кроме того, мощный процессор сценариев тестирования (TSP®) от Keithley — это еще один вариант, который позволяет использовать уникальные приложения для тестирования с одним или несколькими приборами, где скорость имеет решающее значение.

Сценарии TSP® позволяют выполнять мощные тесты сценарии непосредственно на приборе без необходимости использования внешнего ПК-контроллера. Эти тестовые сценарии представляют собой полные тестовые программы, основанные на простом в использовании, но очень эффективном и компактном языке сценариев LUA (www.lua.org). Скрипты представляют собой набор команд управления прибором и/или операторов программы. Операторы программы управляют выполнением сценария и предоставляют такие средства, как переменные, функции, ветвление и управление циклом. Это позволяет создавать мощные измерительные приложения без интегрированной среды разработки (IDE). Сценарии тестирования могут содержать любую последовательность подпрограмм, которые могут выполняться с помощью обычных языков программирования (включая алгоритмы принятия решений), поэтому прибор может управлять каждым аспектом теста без необходимости связываться с ПК для принятия решения. Это устраняет задержки из-за перегрузки трафика GPIB, Ethernet или USB и значительно сокращает время тестирования.

Технология TSP также предлагает расширение канала без мэйнфреймов. KTTI-TSP — это устанавливаемая пользователем дополнительная плата, обеспечивающая подключение к технологии TSP-Link®. Эта шина расширения канала позволяет соединять вместе несколько DMM6500 или других приборов с поддержкой TSP, чтобы сформировать строго синхронизированную систему приборов. Подключение осуществляется с помощью простого недорогого кабеля Ethernet категории 5. Система организована в конфигурации «ведущий-подчиненный», что позволяет подключенным инструментам действовать как единое целое. К другим приборам Keithley с поддержкой TSP относятся графические приборы-измерители SourceMeter® 2450 и 2460, приборы-измерители SourceMeter® серии 2600B, DMM7510, DAQ6510 и измерительные системы переключателей/мультиметров серии 3700A. Технология TSP-Link поддерживает до 32 устройств, поэтому систему легко масштабировать в соответствии с требованиями приложения.

Программное обеспечение KickStart Instrument PC Control

KickStart позволяет настраивать, тестировать и собирать данные с нескольких приборов, включая цифровые мультиметры, источники питания, приборы-измерители и регистраторы данных. Вы можете контролировать до восьми приборов одновременно и получать миллионы показаний с каждого прибора. Это делает KickStart отличным решением для ваших потребностей в регистрации данных и для сбора большого количества данных о переходных событиях с помощью оцифровывающего цифрового мультиметра.

Быстрое получение информации очень важно, поэтому KickStart немедленно отображает ваши данные и выделяет их. большая часть области просмотра на графике, а также позволяет просматривать и редактировать наиболее важные параметры других инструментов в вашей тестовой установке. Kickstart также включает инструменты сравнения, позволяющие отображать и накладывать данные из истории выполнения каждого теста.

Основные функции KickStart:

• Автоматизировать сбор данных с восьми приборов
• Быстро воспроизводить тесты, используя сохраненные конфигурации тестов
• Использовать статистические сводки и встроенные функции построения графиков и инструменты сравнения для быстрого обнаружения аномалий и тенденций измерений.
• Экспорт данных в готовых к использованию форматах для дополнительного анализа или обмена обновлениями тестов с коллегами.
• Kickstart позволяет выполнять и настраивать быстро и легко провести тест с помощью одного экрана настройки «наведи и щелкни».
• KickStart позволяет отображать данные как в графическом, так и в табличном форматах. Наведите указатель мыши на данные на графике, чтобы увидеть точные значения, или используйте курсоры, чтобы просмотреть детали сразу по нескольким рядам данных

Технические характеристики
