Характеристики
- Аналоговая полоса пропускания: 4 ГГц
- Частота дискретизации: 25 Гвыб/с
- Длина записи: от 62,5 млн точек до 125 млн точек
- 4 аналоговых канала и 16 цифровых каналов
- Четыре канала одновременной работы
- 16 логических каналов с временным разрешением 80 пс для отладки цифровых аналоговых сигналов
- Уникальная функция iCapture® позволяет просматривать аналоговые характеристики цифровых каналов при подключении одного датчика.
- Последовательный запуск со скоростью 6,25 ГБ/с в режиме реального времени обеспечивает запуск по первому экземпляру заданного шаблона NRZ или 8b/10b для позволяют изолировать эффекты, зависящие от шаблона.
- Поддержка приложений для высокоскоростных последовательных отраслевых стандартов, широкополосного радиочастотного сигнала, источников питания и памяти.
- Превосходная целостность сигнала и отличное отношение сигнал/шум
- Запуск с помощью технологии Pinpoint® сводит к минимуму время, затрачиваемое на получение проблемных сигналов, для эффективного устранения неполадок и сокращения времени отладки.
- Визуальный запуск точно определяет запуск и находит уникальные события в сложных сигналах.
- Хост-порты USB на передней и задней панелях
- Встроенный порт Ethernet 10/100 для сетевого подключения
- Порт видеовыхода для экспорта изображения осциллографа на монитор или проектор

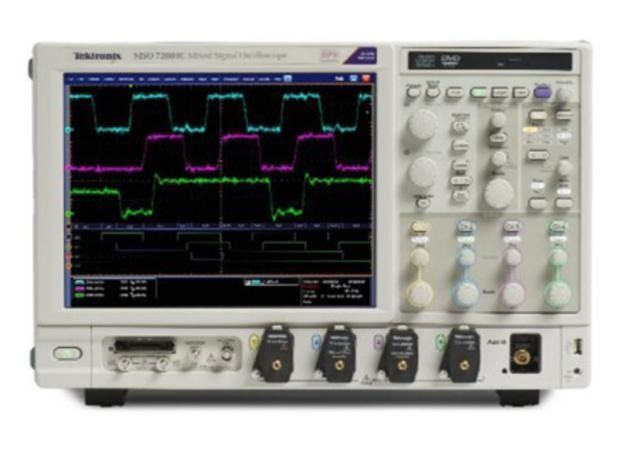

MSO70404C — это осциллограф смешанных сигналов 4 ГГц, 4+16 каналов, 25 Гвыб/с, 10 Мбит/с от Tektronix.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Channels | 4+16 |
| Frequency | 4 GHz |
| Record Length | 10 MPts |
| Sampling Rate | 25 GS/s |
