Возможности:
- 4 канала
- 100 МГц
- Высокая скорость захвата сигнала (более 600 000 сигналов в секунду)
- До 450 000 кадров аппаратных функций непрерывной записи и воспроизведения сигналов в режиме реального времени
- Объединяет 6 независимых инструментов в 1, включая цифровой осциллограф, 16-канальный логический анализатор, генератор сигналов произвольной формы, цифровой вольтметр, 6-канальный логический анализатор. цифровой счетчик частоты и сумматор, а также анализатор протоколов
- Разнообразие запуска и декодирования последовательных протоколов
- Автоматическое измерение 41 параметра сигнала, функция аппаратного измерения с полной памятью
- Разнообразие математических операций, встроенный расширенный анализ БПФ и функция поиска пиков
- Анализ гистограммы сигнала (стандартно)
- Независимый поиск, клавиши навигации и таблица событий
- Встроенное расширенное программное обеспечение для анализа мощности (опция)
- Определяемое пользователем быстрое управление одной клавишей
- 10,1-дюймовый емкостный мультисенсорный экран, 256 уровней интенсивности дисплей с сохранением цвета
- Доступно несколько интерфейсов: USB HOST & DEVICE, LAN(LXI), HDMI, TRIG OUT и USB-GPIB
- Дистанционная команда веб-управления
- Уникальное обновление онлайн-версии.
- Новый и изящный промышленный дизайн, простой в эксплуатации
- Три года на базовый блок, за исключением датчиков и аксессуаров
Аксессуары:
- Шнур питания, соответствующий стандарту страны назначения
- USB-кабель — CB-USBA-USBB-FF-150
- 4 пассивных пробника (500 МГц) — RP3500A
- 1 пробник логического анализатора — RPL2316
- Крышка передней панели — DS7000-FPC
- Краткое руководство (печатная копия)
MSO7014 — это многофункциональный и высокопроизводительный осциллограф смешанных сигналов, разработанный на основе технологии UltraVision II, разработанной Rigol. Серия MSO7000/DS7000, объединяющая 6 независимых приборов в один, оснащена сверхвысоким коэффициентом пропускной способности выборки, чрезвычайно большой глубиной памяти, четким дисплеем, превосходной скоростью захвата формы волны и мощными функциями анализа данных. Многие из его спецификаций достигли высшего уровня в отрасли. Благодаря звуковым решениям для мэйнфреймов, дополнительных принадлежностей и прикладного программного обеспечения компания привлекла большое внимание клиентов в таких областях, как промышленный контроль, электропитание и автомобильная электроника.

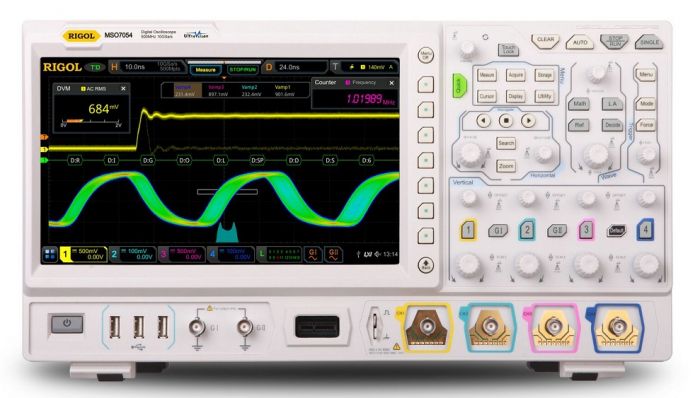

Изображение приведено только для справки. Подробнее см. в спецификации продукта.
Технические характеристики
| Manufacturer | Rigol |
|---|---|
| Condition | New |
| Channels | 4 |
| Frequency | 100 MHz |
| Record Length | 100 MPts |
| Sampling Rate | 10 GS/s |
