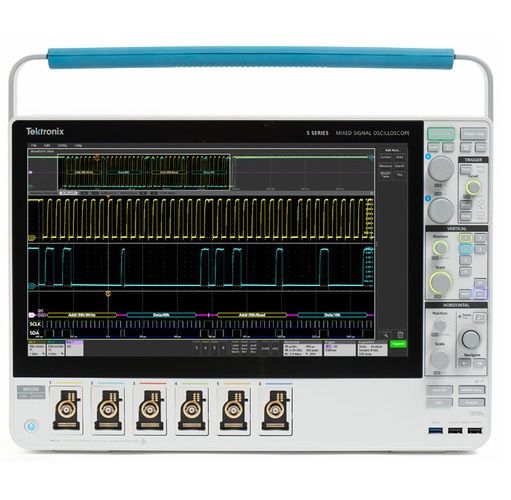

MSO56B 5-BW-1000 Tektronix Осциллограф смешанных сигналов

Характеристики:

• Полоса пропускания 1 ГГц
• 6 каналов Flex
• Каждый канал Flex обеспечивает один аналоговый сигнал или восемь цифровых логических входов с дополнительным TLP058. логический пробник
• Частота дискретизации в реальном времени: 6,25 Гвыб/с (все аналоговые/цифровые каналы)
• Длина записи: 62,5 млн точек (расширяется с помощью опции)
• Форма сигнала скорость захвата: &gt, 500 000 осциллограмм/с
• Вертикальное разрешение: 12-битный АЦП, до 16-бит в режиме высокого разрешения
• Емкостной сенсорный экран 15,6 дюйма (разрешение 1920 x 1080)
• Серия 5 B содержит несколько улучшений по сравнению с исходной серией 5.
• Тектроникс предоставляет опцию цифрового вольтметра бесплатно при регистрации продукта

Серия 5 MSO предлагает лучшую видимость сложных систем, предлагая четырех-, шести- и восьмиканальные модели с большим 15,6-дюймовым дисплеем высокой четкости (1920 x 1080). Во многих приложениях, таких как встроенные системы, трехфазная силовая электроника, автомобильная электроника, проектирование источников питания и силовые преобразователи постоянного тока, требуется наблюдение за более чем четырьмя аналоговыми сигналами для проверки и характеристики производительности устройства, а также для отладки сложной системы. проблемы.

Серия 5 по сравнению с серией 5 B

Tektronix теперь предлагает MSO серии 5 B с несколькими улучшениями по сравнению с исходной серией 5.

Новые функции включают

• Новый вспомогательный вход триггера, который позволяет пользователям синхронизировать осциллограф с внешним сигналом, не используя ни один из 4, 6 или 8 полноценных входных каналов.
• Максимальная частота для опциональный встроенный генератор сигналов произвольной формы/функций увеличен с 50 МГц до лучших в своем классе 100 МГц.
• Более быстрый процессор делает элементы управления еще более чувствительными, а в будущем будет поддерживаться дополнительный, более сложный анализ измерений.
• Режим истории использует расширенную память 5 Series B, позволяя пользователям фиксировать тысячи инициированных событий и легко просматривать их, чтобы найти интересующие события.
• Система твердотельных накопителей гарантирует, что все пользовательские данные хранятся на съемном водить машину. Для защищенных лабораторий, где целостность данных измерений имеет решающее значение

Технология FlexChannel обеспечивает максимальную гибкость и более широкую видимость системы

Осциллограф MSO серии 5 меняет представление о том, что такое осциллограф смешанных сигналов (MSO). ) должно быть. Технология FlexChannel позволяет использовать каждый вход канала как один аналоговый канал, восемь цифровых логических входов (с логическим пробником TLP058) или одновременное представление аналогового сигнала и спектра с независимыми элементами управления сбором данных для каждого домена. Представьте себе гибкость и настраиваемость, которые это обеспечивает.

Используя модель с восемью каналами FlexChannel, вы можете настроить прибор для просмотра восьми аналоговых и нулевых цифровых сигналов. Или семь аналоговых и восемь цифровых. Или шесть аналоговых и 16 цифровых, пять аналоговых и 24 цифровых и так далее. Вы можете изменить конфигурацию в любое время, просто добавив или удалив логические пробники TLP058, чтобы у вас всегда было нужное количество цифровых каналов.
