| 16-канальный активный логический щуп (специальный щуп для серии MSO5000) |
| Демонстрационная пластина цифрового осциллографа |
| Увеличение длины записи до 200 Мп |
| MIL-STD 1553 Серийный запуск и анализ |
| Запуск и анализ последовательного аудиосигнала (I2S) |
| Запуск и анализ автомобильных серийных номеров (CAN/LIN) |
| Двухканальный генератор сигналов с частотой 25 МГц |
| Пакет приложений, включающий все параметры последовательного протокола, измерения и приложения |
| Компьютерный последовательный запуск и анализ (RS232/UART) |
| Встроенный последовательный запуск и анализ (I2C, SPI) |
| Запуск и анализ последовательной шины FlexRay (FlexRay) |
| Крышка передней панели |
| Комплексный анализ мощности |
| Стойка Монтажный комплект |
| Зонд ближнего поля |
| приспособление для коррекции разности фаз анализа мощности |
| Преобразователь интерфейса USB-GPIB |
Характеристики:
- Аналоговая полоса пропускания: 70 МГц, поддерживается возможность расширения полосы пропускания
- 2 аналоговых канала (с возможностью расширения), стандарт 16 цифровые каналы (требуется датчик LA)
- Частота дискретизации в реальном времени до 8 Гвыб/с
- Глубина памяти до 200 Мвыб (опция)
- Высокая форма волны скорость захвата (более 500 000 осц/с)
- Автоматическое измерение 41 параметра сигнала, функция аппаратного измерения с полной памятью
- Разнообразие запуска и декодирования последовательных протоколов
- До 450 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени
- Независимый поиск, клавиши навигации и таблица событий
- Встроенное расширенное программное обеспечение для анализа мощности (опция)
- Объединяет 7 независимых инструментов в 1, включая цифровой осциллограф, логический анализатор, анализатор спектра, генератор сигналов произвольной формы, цифровой вольтметр, частотомер и сумматор, а также анализатор протоколов.

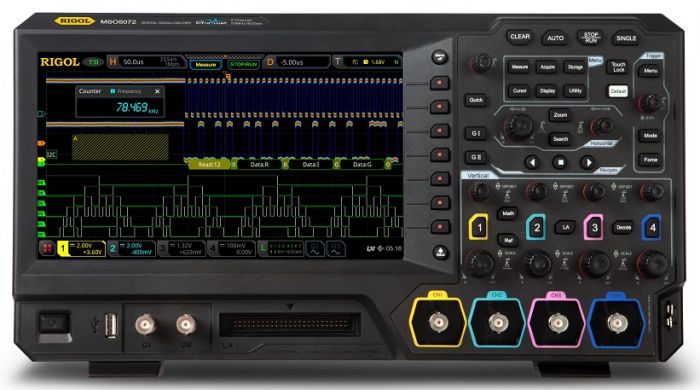

Цифровой осциллограф MSO5072 — это высокопроизводительная модель осциллографа, разработанная на основе технологии RIGOL UltraVision II. Благодаря 9-дюймовому емкостному мультисенсорному экрану серия MSO5000 объединяет 7 независимых инструментов в один, обеспечивая превосходную полосу пропускания семплов, чрезвычайно большую глубину памяти и другие превосходные характеристики. Он имеет компактную и портативную конструкцию, и все продукты серии MSO поддерживают несколько каналов, полос пропускания и обновление программного обеспечения для анализа. Поскольку он объединяет множество функций нескольких инструментов, разные группы пользователей могут иметь более широкий выбор при выборе желаемого продукта в зависимости от своих потребностей, что помогает им значительно сэкономить бюджет, наслаждаясь превосходной поддержкой тестирования и пользовательским интерфейсом.
Технические характеристики
| Manufacturer | Rigol |
|---|---|
| Condition | New |
| Channels | 2+16 |
| Frequency | 70 MHz |
| Record Length | 100 MPts |
| Sampling Rate | 8 GS/s |
