Характеристики
- Полоса пропускания 100 МГц
- 4 канала + 16 для логического анализатора
- Частота дискретизации в реальном времени: аналоговый канал до 4 Гвыб. /с, цифровой канал до 1 Гвыб/с
- Глубина памяти: аналоговый канал до 140 Мбит/с, цифровой канал до 28 Мбит/с
- Инновационная технология UltraVision
- Скорость сбора данных до 110 000 осц/с
- Низкий уровень шума, минимальная вертикальная чувствительность 1 мВ/дел.
- Разнообразие функций запуска
- В режиме реального времени запись, воспроизведение и анализ осциллограммы
- 9-дюймовый цветной ЖК-дисплей
- Стандартный интерфейс: локальная сеть, USB-хост и устройство, AUX, VGA, USB-GPIB (опция)

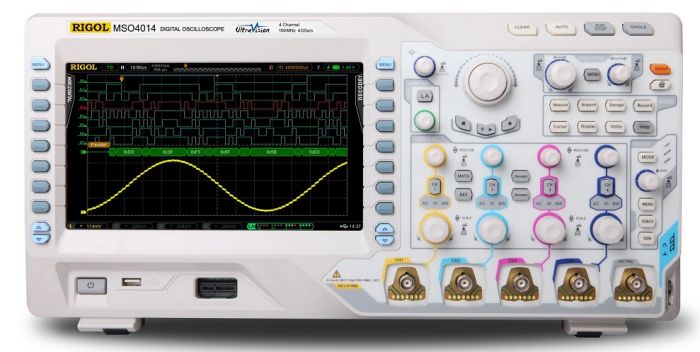

Rigol MSO4014 — это высококачественный четырехканальный цифровой запоминающий осциллограф со встроенным логическим анализатором. Он предлагает частоту дискретизации в реальном времени до 4 Гвыб/с, аналоговую полосу пропускания до 100 МГц и память 28 Мб на цифровой канал при частоте дискретизации до 1 Гвыб/с. Этот стандарт высокой производительности не только обеспечивает захват мгновенных сигналов в реальном времени, но также позволяет отслеживать детали повторяющихся сигналов. MSO4012 имеет частоту обновления до 110 000 осц/с, что позволяет пользователям быстрее захватывать мгновенные сигналы, а также аномальные сигналы. Это также помогает улучшить возможности захвата сигналов и ускорить курс отладки схемы. Качество осциллографов Rigol сравнимо с качеством осциллографов Agilent и Tektronix.
Технические характеристики
| Manufacturer | Rigol |
|---|---|
| Condition | Used |
| Channels | 4+16 |
| Frequency | 100 MHz |
| Record Length | 140 MPts |
| Sampling Rate | 4 GS/s |
