| триггер Windows, триггер Nth edge, триггер HDTV, триггер задержки, триггер TimeOut , триггер продолжительности, триггер USB |
| AT-DS2, CAN-DS2000A, MEM-DS2, SD-DS2 |
| Комплект анализа CAN (триггер + декодирование) декодирования) |
| Аналоговый канал: 56 Мб (одноканальный)/28 Мб (двухканальный) Цифровой канал: 28 Мб (8 каналов)/14 Мб (16 каналов) |
| RS232, I2C, SPI Decoding Kit |
Характеристики:
- 2+16 каналов
- 100 МГц
- Полоса пропускания до 300 МГц, стандартно с входным сопротивлением 50 Ом
- 2 аналоговых канала, 16 цифровых каналов
- Низкий уровень шума, более широкий вертикальный диапазон: 500 мкВ/дел~10 В/дел
- Частота дискретизации в реальном времени: аналоговый канал до 2 Гвыб/с, цифровой канал до 1 Гвыб/с
- Глубина памяти: аналоговый канал до 14 Мвыб. (стандарт)/56 Мб (опционально), цифровой канал до 14 Мвыб. ( стандарт)/28 Мб (дополнительно)
- Инновационная технология UltraVision
- Скорость захвата сигнала до 50 000 осц/с
- До 256 уровней интенсивности сигнала с градацией дисплей
- До 65 000 кадров в режиме аппаратной записи сигналов, функции воспроизведения и анализа (стандартно)
- Разнообразные функции запуска и декодирования шины (параллельные, RS232, I2C, SPI, CAN)
- Встроенный двухканальный источник сигнала 25 МГц (MSO/DS2000A-S)
- Полные возможности подключения: USB-хост и устройство, LAN (LXI), AUX, USB- GPIB (дополнительно)
- 8-дюймовый TFT (800×480) WVGA
- Три года гарантии, за исключением датчиков и аксессуаров
Аксессуары:
- Шнур питания, соответствующий стандарту страны
- USB-кабель для передачи данных CB-USBA-USBB-FF-150
- 2 пассивных датчика (350 МГц) PVP2350
- 1 комплект LA Probe — RPL2316
- Краткое руководство (печатная копия)

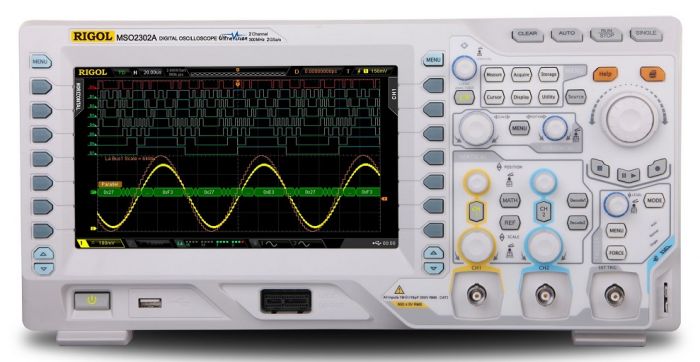

Осциллограф смешанных сигналов MSO2102A имеет 2+16 каналов, предназначен для рынок проектирования и тестирования встраиваемых систем с ведущими в отрасли спецификациями, мощными функциями запуска и широкими возможностями анализа.
Технические характеристики
| Manufacturer | Rigol |
|---|---|
| Condition | New |
| Channels | 2+16 |
| Frequency | 100 MHz |
| Record Length | 14 MPts |
| Sampling Rate | 2 GS/s |
