Дополнительные функции:
- 16-канальный логический анализатор и двухканальный генератор сигналов произвольной формы с частотой 25 МГц.
- Максимальная частота дискретизации в реальном времени — 1 Гвыб/с.
- Максимальная глубина памяти 10 МБ и технология отображения сигналов VPO
- Скорость обновления сигналов до 120 000 осц/с
- 8-дюймовый ЖК-дисплей WVGA TFT
- Максимум 1M FFT обеспечивает измерения с более высоким разрешением в частотной области.
- Функции фильтра верхних частот, нижних частот и полосы пропускания
- 29 000 сегментированных секций памяти и функция поиска формы волны
- I2C/SPI Функции запуска и декодирования последовательной шины /UART/CAN/LIN
- Функция журнала данных способна отслеживать изменения сигнала до 100 часов
- Функция проверки по маске
- Сеть функция хранения
- Три года гарантии, за исключением датчиков и ЖК-дисплея
Стандартные аксессуары
- Шнур питания, сертификат калибровки
- CD-ROM (с кратким руководством пользователя, руководством по программированию)
- GTL-16E, 16-канальный пробник-анализатор
- GTP-200B-4 : 200 МГц (10:1/1:1) Переключаемые пассивные пробники (по одному на каждый канал)
- Кабель GTL-110 BNC-BNC

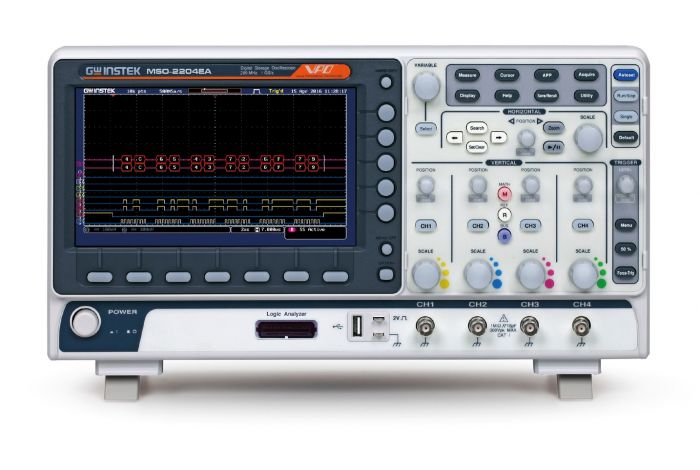

Instek MSO- Осциллограф смешанных сигналов 2204EA имеет полосу пропускания 200 МГц, 4 аналоговых канала и 16 цифровых каналов. MSO-2204EA имеет встроенный 16-канальный логический анализатор и двухканальный генератор сигналов произвольной формы с частотой 25 МГц.
MSO-2204EA оснащен функциями поиска формы сигнала и сегментированной памяти для расширения гибких приложений памяти длиной 10 МБ. 16-канальный логический анализатор имеет глубину памяти 10 Мвыб на канал, что позволяет извлекать больше и более длинные цифровые сигналы, а также четко отображать цифровые сигналы для получения достаточной информации для анализа. Минимальный входной размах логического анализатора соответствует минимальному рабочему напряжению ±250 мВ, что свидетельствует о высокой чувствительности цифровых каналов по отношению к входному сигналу.
MSO-2204EA имеет встроенный двухканальный 25 МГц генератор сигналов произвольной формы с возможностью модуляции, а также 14-битное вертикальное разрешение, частота дискретизации 200 Мвыб./с, 5 стандартных выходных сигналов (синусоидальный, прямоугольный, импульсный, пилообразный, постоянный, шум) и 7 пользовательских форм сигналов (синусоидальный, гауссов, Lorentz, экспоненциальное нарастание, экспоненциальное падение, гаверсинус, сердечный), модуляция AM/FM/FSK и функция развертки. Удобный пользовательский интерфейс — идеальный выбор для таких приложений, как моделирование цепей и учебные тесты.
Технические характеристики
| Manufacturer | Instek |
|---|---|
| Condition | New |
| Channels | 4+16 |
| Frequency | 200 MHz |
| Record Length | 10 MPts |
| Sampling Rate | 1 GS/s |
