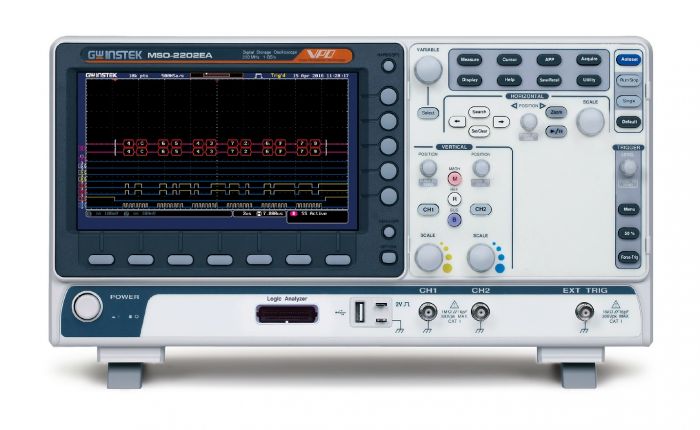

MSO-2202EA Осциллограф смешанных сигналов Instek

Дополнительные функции:

• 16-канальный логический анализатор и двухканальный генератор сигналов произвольной формы с частотой 25 МГц.
• Частота дискретизации в реальном времени для каждого канала составляет 1 Гвыб/с.
• Максимальная глубина памяти 10 МБ и технология отображения сигналов VPO
• Скорость обновления сигналов до 120 000 осц/с
• 8-дюймовый ЖК-экран WVGA TFT
• Максимальное 1M FFT обеспечивает измерения с более высоким разрешением в частотной области.
• Функции фильтра верхних частот, нижних частот и полосы пропускания
• 29 000 сегментированных секций памяти и функция поиска формы волны
• I2C/ Функции запуска и декодирования последовательной шины SPI/UART/CAN/LIN
• Функция журнала данных способна отслеживать изменения сигнала до 100 часов
• Функция проверки по маске
• Функция сетевого хранения.
• Три года гарантии, за исключением датчиков и ЖК-дисплея.

Стандартные аксессуары

• Шнур питания, сертификат калибровки ,
• CD-ROM (с кратким руководством пользователя, руководством по программированию)
• GTL-16E, 16-канальный пробник-анализатор
• GTL-110 Кабель BNC-BNC
• GTP-200B-4: 200 МГц (10:1/1:1) Переключаемые пассивные пробники (по одному на канал)

Instek MSO -2202EA имеет полосу пропускания 200 МГц, 2 аналоговых канала и 16 цифровых каналов. MSO-2202EA имеет встроенный 16-канальный логический анализатор и двухканальный генератор сигналов произвольной формы с частотой 25 МГц. 8-дюймовый жидкокристаллический TFT-дисплей с разрешением 800 x 480 и минимальный вертикальный диапазон 1 мВ/дел позволяют серии MSO-2000 измерять сложные слабые сигналы и четко отображать результаты измерений.

MSO-2202EA оснащен функцией поиска по форме сигнала. и функции сегментированной памяти для расширения гибких приложений 10-мегабайтной памяти. 16-канальный логический анализатор имеет глубину памяти 10 Мвыб на канал, что позволяет извлекать больше и более длинные цифровые сигналы, а также четко отображать цифровые сигналы для получения достаточной информации для анализа. Минимальный входной размах логического анализатора соответствует минимальному рабочему напряжению ±250 мВ, что свидетельствует о высокой чувствительности цифровых каналов по отношению к входному сигналу.

MSO-2202EA имеет встроенный двухканальный 25 МГц генератор сигналов произвольной формы с возможностью модуляции, а также 14-битное вертикальное разрешение, частота дискретизации 200 Мвыб./с, 5 стандартных выходных сигналов (синусоидальный, прямоугольный, импульсный, пилообразный, постоянный, шум) и 7 пользовательских форм сигналов (синусоидальный, гауссов, Lorentz, экспоненциальное нарастание, экспоненциальное падение, гаверсинус, сердечный), модуляция AM/FM/FSK и функция развертки. Удобный пользовательский интерфейс — идеальный выбор для таких приложений, как моделирование цепей и учебные тесты.

Технические характеристики
