Дополнительные функции:
- 16-канальный логический анализатор
- Частота дискретизации в реальном времени для каждого канала составляет 1 Гвыб/с.
- Максимальная глубина памяти 10 МБ и Технология отображения формы волны VPO
- Скорость обновления формы волны до 120 000 осц/с
- 8-дюймовый ЖК-экран WVGA TFT
- Максимум 1M FFT обеспечивает измерения с более высоким разрешением в частотной области
- Функции фильтра верхних частот, нижних частот и полосового пропускания
- 29 000 сегментированных секций памяти и функция поиска сигнала
- Последовательная шина I2C/SPI/UART/CAN/LIN функции запуска и декодирования
- Функция журнала данных позволяет отслеживать изменения сигнала до 100 часов
- Функция тестирования по маске
- Функция сетевого хранения
- Три года гарантии, за исключением датчиков и ЖК-дисплея.
Стандартные аксессуары
- Шнур питания, Сертификат калибровки,
- CD -ПЗУ (с кратким руководством пользователя, руководством пользователя, руководством по программированию)
- GTL-16E, 16-канальный пробник логического анализатора
- GTP-070B-4:70 МГц (10:1 /1:1) Переключаемый пассивный пробник (по одному на канал)

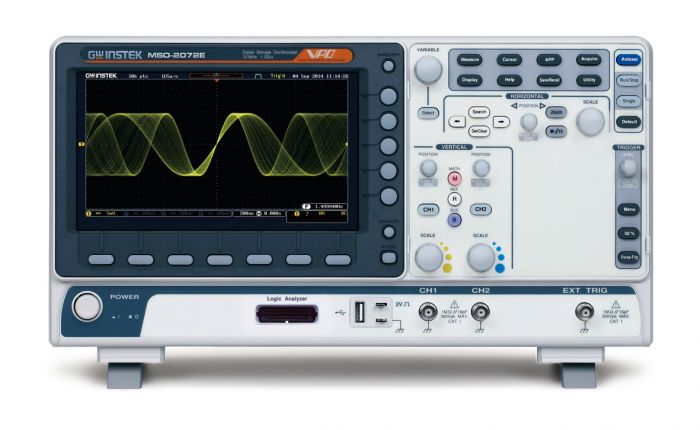

Осциллограф смешанных сигналов Instek MSO-2072E предлагает полосу пропускания 70 МГц, 2 аналоговых канала и 16 цифровых каналов. 8-дюймовый жидкокристаллический TFT-дисплей с разрешением 800 x 480 и минимальный вертикальный диапазон 1 мВ/дел позволяют серии MSO-2072E измерять сложные слабые сигналы и четко отображать результат измерения.
MSO-2072E оснащен функцией поиска формы сигнала и функции сегментированной памяти для расширения гибких приложений 10-мегабайтной памяти. 16-канальный логический анализатор имеет глубину памяти 10 Мвыб на канал, что позволяет извлекать больше и более длинные цифровые сигналы, а также четко отображать цифровые сигналы для получения достаточной информации для анализа. Минимальный входной размах логического анализатора соответствует минимальному рабочему напряжению ±250 мВ, что свидетельствует о высокой чувствительности цифровых каналов по отношению к входному сигналу.
Технические характеристики
| Manufacturer | Instek |
|---|---|
| Condition | New |
| Channels | 2+16 |
| Frequency | 70 MHz |
| Record Length | 10 MPts |
| Sampling Rate | 1 GS/s |
