Монохроматор Гёньеровский 611

Гёньеровские монохроматоры серии 611/615/616 применяются для фокусировки и монохроматизации рентгеновского излучения с использованием кристаллов Йохансона-Гёбеля.

Содержание

Гёньеровский монохроматор 611/615/616
Кристаллы
Параметры кристалла Гёньеровского монохроматора HUBER 615/616:

Гёньеровский монохроматор 611/615/616

Гёньеровский монохроматор 611 предназначен для установки фокусирующих монохроматорных кристаллов типа Йохансона-Гёнье. Кристаллы устанавливаются в U-образный металлический держатель, что обеспечивает их легкий монтаж и демонтаж в корпусе.

Функциональный корпус обеспечивает все степени свободы, необходимые для точной юстировки кристалла в оптической оси относительно рентгеновской трубки.

Для точного ограничения поперечного сечения рентгеновского пучка предусмотрены различные диафрагмы.

Монохроматор используется в первую очередь со стороны анода рентгеновских трубок с фокусирующим катодом (0,4 мм x 8 мм). Линия Kα₂ первичного излучения полностью подавляется.

В качестве опции для A и B могут быть предложены другие расстояния. Пожалуйста, укажите анод, A и B.

Кристаллы

Доступен широкий выбор различных кристаллов для различных длин волн и различных фокусных расстояний, а также возможность изготовления по заказу клиента.

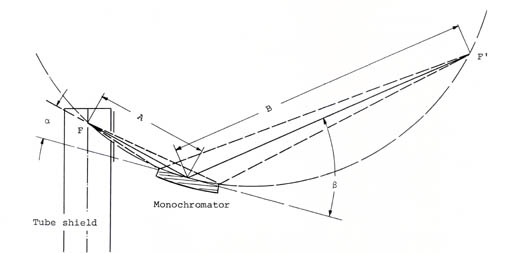

Кристаллические пластины размером 20 мм x 40 мм x 0,5 мм сначала шлифуются до плоской поверхности под определенным углом установки τ относительно плоскостей решетки, а затем шлифуются и изгибаются до вогнутой формы с точно рассчитанным радиусом. Угол установки вызывает то, что расстояние от источника до кристалла A, измеренное от центра анода трубки до центра кристалла, короче, чем расстояние от кристалла до детектора B.

Серии 615/616 отличаются только расстояниями B. Поэтому кристаллы серии 616 в основном используются, когда требуются большие расстояния B.

Параметры кристалла Гёньеровского монохроматора HUBER 615/616:

№	Анод	Kα1 [Å]	Кр.	hkl	2θ [°]	A [мм]	B [мм]	α [°]	β [°]
615002	Cu	1,54060	Ge	111	13,640	120	220	9,558	17,723
615004	Cr	2,28962	Ge	111	20,517	120	220	14,236	26,798
615006	Fe	1,93597	Ge	111	17,238	120	220	12,024	22,453
615008	Co	1,78892	Ge	111	15,893	120	220	11,106	20,680
615010	Mo	0,70926	Ge	220	10,212	120	220	7,179	13,245
615012	Ag	0,55936	Ge	220	8,038	120	220	5,659	10,416
616002	Cu	1,54060	Ge	111	13,640	120	360	6,722	20,559
616004	Cr	2,28962	Ge	111	20,517	120	360	9,919	31,115
616006	Fe	1,93597	Ge	111	17,238	120	360	8,420	26,057
616008	Co	1,78892	Ge	111	15,893	120	360	7,791	23,995
616010	Mo	0,70926	Ge	220	10,212	120	360	5,065	15,359
616012	Ag	0,55936	Ge	220	8,038	120	360	3,999	12,076
