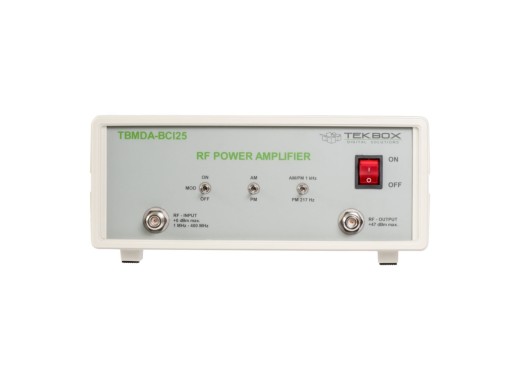

Модулируемый усилитель мощности Tekbox TBMDA-BCI25 обеспечивает необходимую модуляцию и полосу пропускания для точного тестирования устойчивости (согласно ISO 11452-4) с датчиками BCI. Разработанный для управления генератором сигналов, следящим генератором (через внутренний модулятор AM/PM) или анализатором спектра, он может генерировать испытательные уровни до 400 мА в диапазоне частот от 1 до 400 МГц.
Кроме того, он имеет достаточный коэффициент усиления для достижения максимальной выходной мощности при уровне 0 дБм, обеспечиваемого следящим генератором анализатора спектра. В режиме PM усилитель также может генерировать сигнал частотой 217 Гц с коэффициентом заполнения 12,5% для имитации шума TDMA мобильного телефона.
Технические характеристики Макс. входная мощность+0 дБм Диапазон частот 1 МГц – 400 МГц Точка сжатия выходного сигнала 1 дБ1 МГц – +44,1 дБм тип.
100 МГц — +45,2 дБм тип.
400 МГц — +43,6 дБм тип. Гармоники2-я гармоника, 100 МГц, Pout=45,7 дБм:
2-я гармоника, 100 МГц, Pout=40 дБм:
3-я гармоника, 100 МГц, Pout =45,7 дБм:
3-я гармоника, 100 МГц, Pout=40 дБм: Частота внутренней модуляции AM: 1 кГц ±,20%
PM: 1 кГц ±,20% , 217 Гц +20% Рабочий цикл (PM)1 кГц — 50% +10%, 217 Гц — 12,5% +20% Размеры 320 x 280 x 120 мм Аксессуары
Tekbox TBMDA-BCI25 в комплект входят:
- 2 кабеля длиной 75 см от N-папа к N-папе
- 1 аттенюатор 6 дБ
- 1 аттенюатор 30 дБ/50 Вт с N-разъемами
- Шнур питания
