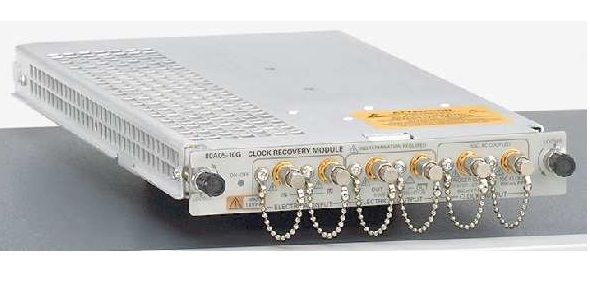

Модуль 80A05-10G Tektronix

Дополнительные функции:

Многочастотный модуль восстановления тактовой частоты для осциллографов серии DSA8300
Примечание. Также используется для восстановления тактовой частоты модуля оптической выборки 80C12B
Также совместим с стробоскопическими осциллографами DSA8200, CSA/TDS8200, CSA/TDS8000B и CSA/TDS8000.
Электрическое восстановление тактовой частоты для следующих скоростей: от 50 Мбит/с до 12,6 Гбит/с.
Обеспечивает полностью интегрированную поддержку восстановления электрических тактовых импульсов 80C12B
Чистый тракт 50 Ом для наилучшей точности захвата сигнала

Приложения

Последовательные данные Характеристика каналов и устройств для компьютерных, коммуникационных и потребительских приложений
Тестирование электрической сигнализации на соответствие
Тестирование высокоскоростной оптической связи
Джиттер, шум, BER, и анализ искажений сигнала

Поддерживаемые спецификации

OC3/STM1: 155,52 Мбит/с
OC12/STM4: 622,08 Мбит/с
Fibre Channel: 1,063 Гбит/с
Gigabit Ethernet: 1,25 Гбит/с
SATA Gen I: 1,50 Гбит/с
2 ГБ Fibre Channel: 2,125 Гбит/с
OC48/STM16: 2,488 Гбит/с
2 ГБ Ethernet: 2,50 Гбит/с
PCI Express I: 2,50 Гбит/с
Infiniband®: 2,50 Гбит/с
2,5G G.709 FEC: 2,666 Гбит/с
SATA Gen II: 3,0 Гбит/с s
XAUI, 10GBASE-X: 3,125 Гбит/с
10 ГБ FibreChannel x4: 3,188 Гбит/с
4 ГБ FibreChannel: 4,25 Гбит/с

Технические характеристики с опцией 10G

FB-DIMM1: 3,2, 4,0, 4,8 Гбит/с
PCI Express II: 5,0 Гбит/с s
FB-DIMM2: 4,8, 6,4, 8,0, 9,6 Гбит/с
OIF CEI: 6+ Гбит/с
2x XAUI: 6,25 Гбит/с s
OC192/STM64: 9,953 Гбит/с
XFP/XFI: 9,95–11,2 Гбит/с
10GBASE-W: 9,953 Гбит/с

li>

10GBASE-R: 10,31 Гбит/с
10 ГБ Fibre Channel: 10,51 Гбит/с
G.975 FEC: 10,66 Гбит/с
G.709 FEC: 10,71 Гбит/с
10 GbE с FEC: 11,10 Гбит/с
Супер FEC: 12,50 Гбит/с

Дополнительные пронумерованные стандартные скорости поддерживаются версиями встроенного ПО серии 8300m выше 2.4.x.

Диапазоны восстановления тактовой частоты для пользовательских (указанных пользователем) частот (в дополнение к предыдущим перечисляемым спискам)

Стандарт: от 50 Мбит/с до 3,188 Гбит/с, 4,25 Гбит/с

Вариант 10G:

50 Мбит/с до 3,188 Гбит/с
3,267–4,25 Гбит/с
4,900–6,375 Гбит/с
9,800–12,60 Гбит/с

Чувствительность: (восстановление тактовой частоты будет заблокировано, дифференциальные данные предоставляются для каждого входа)

Характеристики

Самая низкая поддерживаемая скорость до 2,70 Гбит/с: дифференциальная ≤8 мВпик-пик, несимметричный 10 мВпик-пик
2,70–11,19 Гбит/с: дифференциальный ≤12 мВпик-пик, несимметричный 15 мВпик-пик
11,19–12,60 Гбит/с : Дифференциальный ≤15 мВпик-пик, несимметричный 20 мВпик-пик

Ввод/вывод

Разъемы ввода-вывода: SMA
Сопротивление входа/выхода: 50 Ом

Вход: +Data In и –Data In, дополнительные сигналы

Входное напряжение:
Абсолютный максимум неразрушающий: 2,5 Впик-пик (каждый вход)
Абсолютный максимум рабочий: 2,0Впик-пик (любой вход), 1,0Впик-пик (дифференциальный, каждый вход
Максимум Искажение входного сигнала (от +Data In до –Data In, при котором устройство по-прежнему будет соответствовать спецификации чувствительности)
50 Мбит/с до 2,70 Гбит/с: 20 % единичного интервала, от 2,70 до 12,6 Гбит/с с: 20 пс
Восстановленный выход тактового сигнала (для запуска тактового выхода): переменный ток
Ввод данных и выход данных: постоянный ток

Выход + Выход данных и выход данных, комплементарные сигналы

Затухание: вход +данные, выход +данные, вход данных – выход, выход данных: ≥20 ГГц
Полоса пропускания (–3 дБ) +Data In to, +Data Out, –Data In to, –Data Out: ≥20 GHz

Восстановленный выход TRIGGER CLOCK (80A05)

Выходная частота

Входная скорость передачи <2,70 Гбит/с: Входная скорость передачи данных
Входная скорость передачи данных ≥2,70 Гбит/с: Входная скорость передачи данных/16
Полоса пропускания петли: полоса пропускания от (скорость передачи/1666) до 3 Гбит/с, номинальная 4 МГц на других диапазонах и полоса пропускания <4 МГц при 9,953 и 10,3125 Гбит/с
Точность полосы пропускания петли : Номинальный
Диапазон блокировки: номинальный 1000 ppm

Джиттер

от 155 Мбит/с до 2,70 Гбит/с: 0,5% от единичный интервал (RMS), тип.
от 2,70 до 6,38 Гбит/с: 1,27 пс, среднеквадратичное значение
от 9,80 до 12,6 Гбит/с: 0,6 пс, среднеквадратичное значение, типично
Обратные потери: От 0 до 10 ГГц: 15 дБ, от 10 ГГц до 20 ГГц: &gt,10 дБ
Время нарастания/спада: Выходной сигнал триггера: <300 пс (10-90%), выходной импульс 10 ГГц : &lt,30 пс типично (10-90%)
Амплитуда: &gt,400 мВ (типично)

Восстановленный 10G CLOCK OUT (только вариант 10G)

Джиттер

2,70–3,14 Гбит/с: 4-кратная скорость передачи данных на входе, 2,5 пс RMS
3,27–4,25 Гбит/с: 3-кратная скорость передачи данных на входе, 2,5 psRMS
от 4,90 до 6,38 Гбит/с: 2x входной битрейт, 2,5 псRMS
9,80–12,6 Гбит/с: 1x входной битрейт, <2,0 псRMS
Амплитуда: >500 мВ (типичная)

Размеры

Ширина: 165 мм, 6,5 дюйма.
Высота: 25 мм , 1,0 дюйма.
Глубина: 305 мм, 12,0 дюйма.

Модуль восстановления электрических часов 80A05 позволяет восстанавливать часы для электрических сигналов (или оптических сигналов при сборе электрических данных). -off предусмотрено – например, с оптическим модулем выборки 80C12B). Кроме того, 80A05 обеспечивает внутреннюю маршрутизацию восстановленных тактовых импульсов для запуска осциллографов серии DSA8300.

80A05 восстанавливает тактовые сигналы из последовательных потоков данных для всех наиболее распространенных электрических стандартов в диапазоне от 50 Мбит/с до 3,188. Диапазон Гбит/с (непрерывное покрытие) плюс (фиксированная) скорость 4,25 Гбит/с.

В варианте 10G добавлена поддержка выбираемых пользователем скоростей в следующих диапазонах:

от 3,267 до 4,250 Гбит/с,
от 4,900 до 6,375 Гбит/с. с и
диапазон от 9,800 до 12,60 Гбит/с

80A05 обеспечивает высокий уровень интеграции и наилучшую доступную чувствительность и является оптимальным решением для тестирования оптических компоненты передатчиков и электрические компоненты оптических систем. Выбор полосы пропускания контура ФАПЧ 80A05 происходит автоматически без взаимодействия, что упрощает настройку и эксплуатацию.

Оптический модуль 80C12B с соответствующим модулем восстановления тактовой частоты 80A05 обеспечивает полное решение для оптических скоростей от 155 Мбит/с до 12,6 Гбит/с. Дополнительные варианты восстановления тактовой частоты см. в информации о CR125A, CR175A и CR286A.

Модуль 80A05 принимает несимметричные или дифференциальные сигналы. Как с несимметричными, так и с дифференциальными сигналами ослабленный, но в остальном немодифицированный входной сигнал доступен на выходных разъемах на передней панели модулей. Путь сигнала к этим выходам на передней панели был тщательно разработан для сохранения точности сигнала далеко за пределами частоты, соответствующей максимальной скорости передачи данных, на которую направлена схема восстановления тактовой частоты. Таким образом, выходные сигналы на передней панели могут быть подключены к модулю высокочастотной выборки (например, 80E07) и получены для анализа с сохранением высокочастотных характеристик сигнала.

Решения Tektronix для восстановления тактовой частоты сочетают в себе простоту. Использование с превосходной гибкостью, тактовая частота с полной скоростью или ее субчастота доступна на передней панели модулей для синхронизации или запуска другого оборудования.

Технические характеристики
