Мультислойные монохроматоры
Мультислойные монохроматоры, подобно кристаллам, могут использоваться для монохроматизации рентгеновского излучения. Путем соответствующего выбора материала мультислоя, толщины периода и градиента толщины можно настроить практически любые длины волн и полосы пропускания.
Типичные энергии фотонов от лабораторных рентгеновских источников:
Cr Kα 5412 эВ Co Kα 6926 эВ Cu Kα 8040 эВ W Lα 8392 эВ Ga Kα 9241 эВ Mo Kα 17444 эВ Rh Kα 20167 эВ Ag Kα 22103 эВ |
Типичные размеры:

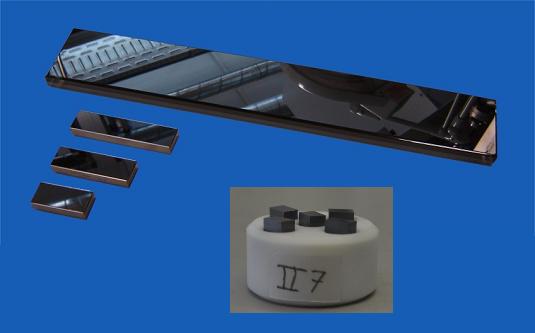

Фотография типичных размеров мультислойных зеркал.
Мультислойные монохроматоры могут изготавливаться практически любых размеров, от нескольких квадратных миллиметров (например, 6 x 4 мм², как показано на фото) до 500 мм в длину (типично для зеркал синхротронов) или 8 дюймов в диаметре (вафли).
Типичные параметры мультислойных монохроматоров:
Диапазон энергий: 50 эВ – 100 кэВ Разрешение по энергии: 0,25% ΔE/E > 5% по запросу (апериодические мультислои) Однородность толщины: Δd/d |
Материальная система, оптимизированная для максимальной пиковой отражательной способности или желаемой полосы пропускания при заданной длине волны в зависимости от требований заказчика.
Применения:
Монохроматоры для лабораторных рентгеновских источников и синхротронов
Поляризаторы в мягком рентгеновском диапазоне (например, O-K, Fe-L, Ni-L)

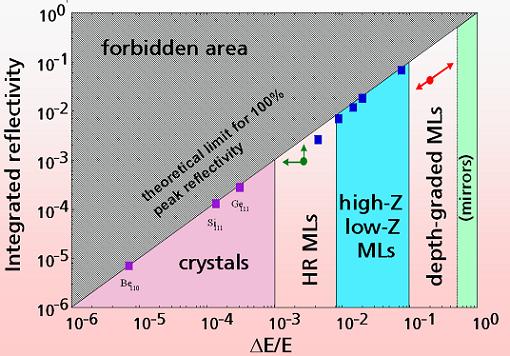

Интегральная отражательная способность против разрешения по энергии:
(предоставлено C. Morawe, ESRF, Гренобль, Франция)
Интегральная отражательная способность против разрешения по энергии для кристаллов и различных типов мультислоев. Мультислои с высоким разрешением (HR) охватывают диапазон между типичными мультислоями (разрешение по энергии ~ 1-3%) и кристаллами (
