Оптика, формирующая пучок
Эллиптически или параболически изогнутые многослойные зеркала могут монохроматизировать и одновременно фокусировать или коллимировать (параллелить) дивергентный рентгеновский пучок. Таким образом, узкий линейный источник может быть снова отображен в линию или сгруппирован в параллельный пучок с прямоугольным поперечным сечением.
Типичные размеры оптики, формирующей пучок:
Типичная длина: | 40 — 150 мм |
Типичная ширина: | 5 — 10 мм |
Типичная высота 2D-оптики: | 10 мм |
Типичный размер, включая юстировочный узел: | 7 x 20 x 20 см³ |
Типичные параметры оптики, формирующей пучок:
Спектральные линии: | Cr, Co, Cu, Ga, Mo, Ag |
Типичная пиковая отражательная способность: | R > 70 % (в зависимости от угла и энергии) |
Монохроматичность: | Kα1+Kα2 или Kβ |
Расходимость (параболическая оптика): | обычно ΔΦ |
(для источника размером 40 мкм) | |
Типичная ширина параллельного пучка: | 1,0 мм (Mo-K, L = 100 мм) |
1,5 мм (Cu-K, L = 60 мм) | |
Типичные размеры фокуса: | |
Типичные фокусные расстояния: | 60 — 100 мм (фокус / середина зеркала) |
Соотношение фокусных расстояний: | f1:f2 ~ 1:1 .. 1:5 (эллиптические зеркала) |
другие по запросу |
2-мерная оптика, формирующая пучок:
При расположении двух изогнутых оптик перпендикулярно друг другу (геометрия ASTIX) точечный источник может быть сфокусирован в точку (ASTIX-f) или сгруппирован в пучок с квадратным поперечным сечением (ASTIX-c). Кроме того, с помощью гибридной оптики возможно сочетание фокусировки в одном направлении и коллимации в другом (ASTIX-h).

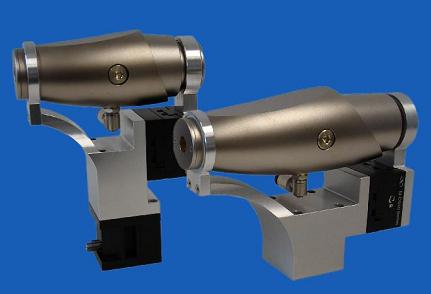

Вакуумная камера 2-мерной оптики ASTIX:

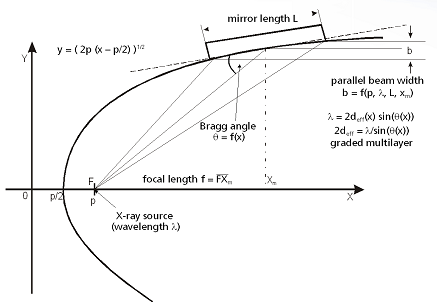

1-мерная параболическая оптика:
Оптика, параболически изогнутая в одном измерении, коллимирует дивергентный пучок от точечного или линейного источника в прямоугольный параллельный пучок или, наоборот, фокусирует параллельный пучок в точку.

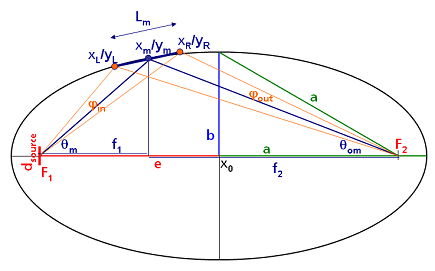

1-мерная эллиптическая оптика:
Оптика, эллиптически изогнутая в одном измерении, фокусирует пучок от дивергентного точечного или линейного источника обратно в линию. Расстояния от источника до зеркала до фокуса могут быть выбраны произвольно и приводят к различной степени увеличения или уменьшения фокуса.
2-мерная эллиптическая оптика:
Две эллиптические оптики, расположенные перпендикулярно друг другу, фокусируют дивергентный пучок точечного источника в точку (ASTIX-f), размер которой может варьироваться в зависимости от расстояний от источника до зеркала до фокуса. Типичные значения составляют от

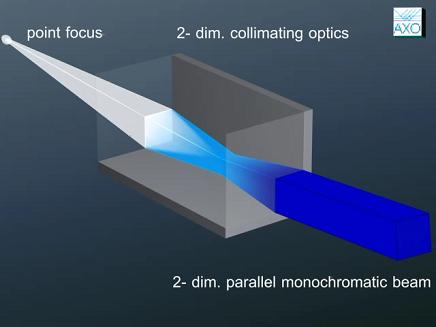

2-мерная параболическая оптика:
Две параболические оптики, расположенные перпендикулярно друг другу (ASTIX-c), коллимируют дивергентный пучок точечного источника в параллельный пучок с квадратным поперечным сечением (длина стороны обычно 1,0–2,2 мм) или фокусируют параллельный пучок в точку.
