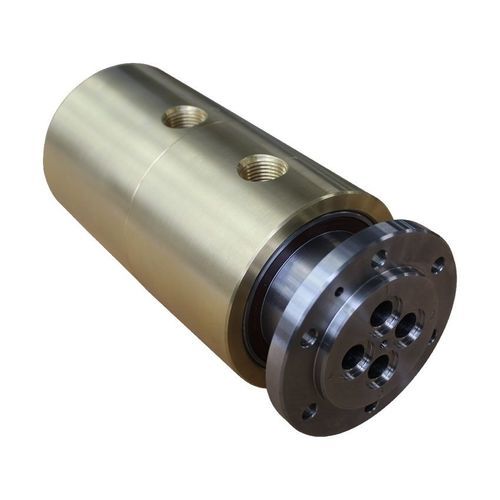

Многоходовые поворотные соединения (MP) используются, когда одновременно используется более одной среды. Поворотное соединение MP обеспечивает многочисленные уплотнения между неподвижными соединениями и вращающимся оборудованием, таким как барабан, индексный стол, муфта или шпиндель. Множество независимых каналов позволяют подавать одну и ту же или разные среды во вращающееся оборудование или из него. Среды для передачи энергии и жидкости, обычно используемые в многоходовых ротационных соединениях, включают гидравлические жидкости, смазочно-охлаждающие жидкости, воздух или инертный газ. Другие среды включают пар, воду, термомасло и охлаждающую жидкость. Когда передача электроэнергии, сигнала или данных сочетается с передачей жидкости, ротационные соединения MP имеют сквозное отверстие для размещения контактного кольца или интегрированы непосредственно с контактными кольцами.
Технические характеристики
ХарактеристикиСредадля воды, масла, воздуха, газа, пара, хладагента Количество проходовмногоходовойМатериалалюминий, латунь, стальДругие характеристикинастраиваемыйСкорость вращения
Макс.: 250 об/мин (1571 рад.мин-1)
Мин.: 0 об/мин (0 рад.мин-1)
Давление
Макс.: 4500 фунтов на квадратный дюйм
Мин.: 0 фунтов на квадратный дюйм
Номинальный размер
Макс.: 4 дюйма
Мин.: 0,125 дюйма
