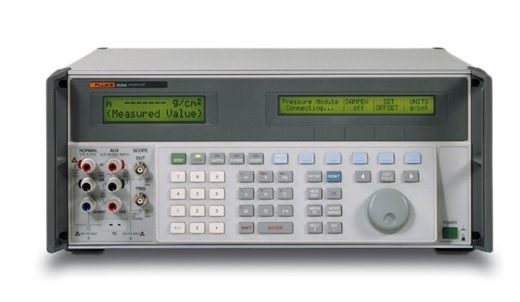

Многофункциональный калибратор 5520A Fluke

Дополнительные характеристики:

• Диапазон напряжения постоянного тока: от 0 до ±1020 В
• Диапазон постоянного тока: от 0 до ±20,5 А
• Диапазон сопротивления: от 0 до 1100 МОм
• Диапазон напряжения переменного тока: от 1 мВ до 1020 В, от 10 Гц до 500 кГц, синусоидальный
• Диапазон переменного тока: от 29 мА до 20,5 A, от 10 Гц до 30 кГц, синусоидальный
• Диапазон емкости: от 0,19 нФ до 110 мФ
• Диапазон источника и измерения термопары: от -250°C до +2316°C (11 типов)
• Диапазон источника RTD: от -200°C до +630°C (8 типов)
• Диапазон мощности постоянного тока: от 10,9 мВт до 20,5 кВт
• Диапазон мощности переменного тока : от 10,9 мВт до 20,5 кВт, 45–65 Гц, PF=1
• Диапазон фаз: от 0 до ± 179,99°, от 10 Гц до 30 кГц
• Диапазон частот: от 0,01 Гц до 2,0 МГц
• Потребляемая мощность: 600 ВА

Общие характеристики

• Время прогрева: В два раза больше времени, прошедшего с момента последнего прогрева, до максимум 30 минут
• Время установления: менее 5 секунд для всех функций и диапазонов, за исключением указанных
• Стандартные интерфейсы: IEEE-488 (GPIB), RS-232
• Безопасность: максимум 12 200 м (40 000 футов)
• Аналоговый сигнал с низким уровнем изоляции: 20 В
• ЭМС: соответствует стандарту IEC 61326-1/1997

Температурные характеристики

• Работа: от 0°C до 50°C
• Калибровка (tcal): от 15°C до 35°C
• Хранение: от -20°C до 70°C
• Температурный коэффициент: Температурный коэффициент для температур за пределами tcal ± 5°C составляет 10% от 90-дневной спецификации (или 1 года, если применимо) °C

Относительная влажность

• При эксплуатации: от &lt,80% до 30°C, от &lt,70% до 40°C, от &lt,40% до 50°C
• Хранение: <95%, без конденсации

Высота над уровнем моря

• Работа: 3050 м (10 000 футов) максимум
• В нерабочем состоянии: максимум 12 200 м (40 000 футов)

Сетевое питание

• Напряжение сети (выбирается): 100 В, 120 В, 220 В, 240 В
• Частота сети: от 47 до 63 Гц
• Колебание напряжения сети: + 10 % относительно настройки напряжения сети

Габариты

• Высота: 17,8 см (7 дюймов), стандартный шаг стойки, плюс 1,5 см (0,6 дюйма) для ножек в нижней части устройства
• Ширина: 43,2 см (17 дюймов) , стандартная ширина стойки
• Глубина: общая 47,3 см (18,6 дюйма)

Применение

• Термопары и термометры сопротивления
• Калибраторы процессов
• Регистраторы данных
• Линейные и диаграммные самописцы
• Ваттметры
• Анализаторы гармоник мощности
• Токовые клещи и клещи
• Аналоговые или цифровые портативные и настольные осциллографы (с опциями)
• Панельные измерители
• Графические мультиметры Измерители мощности, анализаторы помех, качество электроэнергии мониторы, записывающие устройства и другое оборудование, связанное с качеством электроэнергии (с дополнительным оборудованием)

Универсальный калибратор Fluke 5520A обеспечивает постоянное напряжение и ток, переменное напряжение и ток с несколькими формами сигналов и гармониками, два одновременных напряжения выходы или напряжение и ток для имитации питания постоянного и переменного тока с контролем фазы, сопротивлением, емкостью, термопарами и термометрами сопротивления.

Теперь 5520A также может измерять температуру термопары, влажность (с зондом) и давление, используя один из 28 Fluke Модули давления серии 700.

Модель Fluke 5520A основана на возможностях модели 5500A, что еще больше расширяет охват рабочих нагрузок. Его повышенная точность, расширенные диапазоны и возможность калибровки 5-1/2- и 6-1/2-разрядных мультиметров могут покрыть практически все ваши высокопроизводительные рабочие нагрузки.

Технические характеристики
