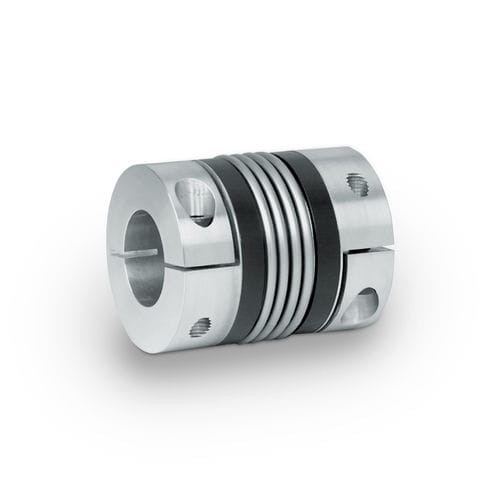

BKC — металлические сильфонные муфты являются идеальным дополнением к линейным датчикам и датчикам крутящего момента TM/TMB/TMHS/TS компании Magtrol, когда их необходимо установить в трансмиссию. Элемент передачи крутящего момента состоит из металлического сильфона и двух прижимных ступиц. Муфты одновременно жесткие и гибкие, что позволяет компенсировать осевое, угловое и радиальное смещение при соединении двух концов вала. Высокая крутильная пружина муфт обеспечивает высокую жесткость на кручение и точность углов. Сильфоны изготовлены из очень гибкой высококачественной нержавеющей стали, материал ступицы — из алюминия или стали. С одним радиальным зажимным винтом ISO 4762 на каждую ступицу.
Технические характеристики
ХарактеристикиТипкрутильно-гибкийПрименение продукта трансмиссия, для валов, для датчиковДругие характеристикикоррекция перекоса, компенсирующая, сильфон металлический, с высокой крутильной податливостью, нержавеющая сталь, алюминийМомент затяжкиКрутящий момент span>
Макс.: 450 Нм (331,903 фут-фунт)
Мин.: 15 Нм (11,0634 фут-фунт)
Скорость вращения
Макс.: 10 000 об/мин (62 831,85 рад/мин-1)
Мин.: 0 об/мин (0 рад.мин-1)
