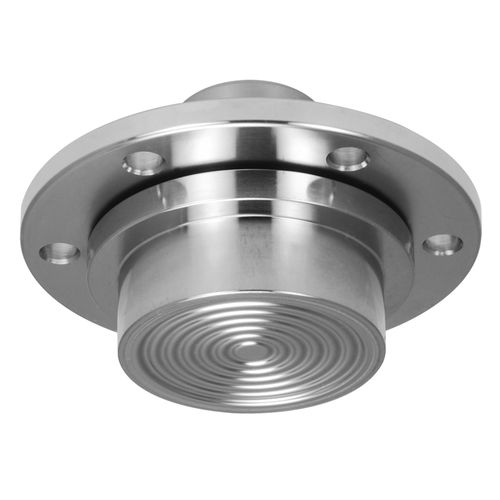

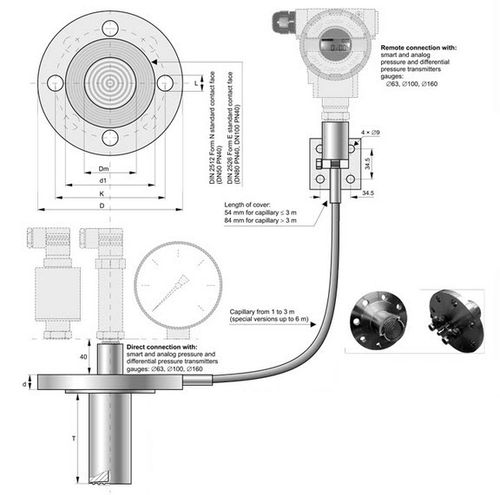

Мембранные разделители серий SMJ и SNJ представляют собой уплотнения проточного типа, предназначенные для измерения давления в трубопроводах с рубашкой, где используются нагретые технологические жидкости. Эти мембранные разделители имеют скользящие фланцы для простоты установки и выравнивания. Соединения рубашки под сварку в раструбе включены для установки на месте. Модель SMJ приваривается встык непосредственно к трубопроводу с рубашкой заказчика, тогда как модель SNJ включает в себя фланец. Уплотнения типов SMJ и SNJ предназначены для непрерывного режима работы и представляют собой сварную конструкцию мембранного уплотнения, в которой мембрана приварена непосредственно к корпусу прибора. Внутренняя часть верхней части диафрагмы имеет форму, соответствующую движению диафрагмы при максимально допустимом отклонении. Это минимизирует искажения. Заправочный винт входит в стандартную комплектацию. Уплотнения с рубашкой SMJ и SNJ доступны с диафрагмами из нержавеющей стали 316 ELC и открытыми деталями. Доступны другие материалы. Оболочка, соединения и фланцы изготовлены из углеродистой стали сортамента 40. Стандартные уплотнения оснащены фланцами класса 150 или 300 по ANSI. Рабочее давление SMJ зависит от фланца. Номинальное давление уплотнения SMJ соответствует номинальному давлению технологических труб Schedule 40, составляющему 1500 фунтов на квадратный дюйм изб. при 100°F (103 бар при 38°C). • Идеально подходит для трубопроводов с рубашкой — Сварная мембрана — Мембрана приварена непосредственно к корпусу прибора • Непрерывная работа • SNJ имеет скользящие фланцы для облегчения установки — Муфтовые приварные соединения включены в кожух • SMJ приваривается встык непосредственно к трубопроводу • Доступны материалы для коррозионно-активных применений
Технические характеристики
ХарактеристикиСистема монтажас фланцевым соединениемДругие характеристикидля манометровОбластьпроцессДавление
1500 фунтов на квадратный дюйм
