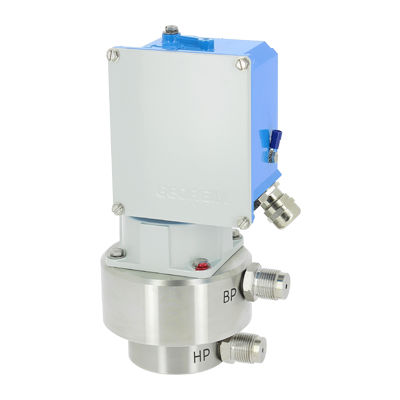

Корпус: замак с эпоксидным покрытием. Диапазон: » Неразрушающий контроль*: от 0 до 80 бар (перепад давления) Чувствительный элемент: » Сильфон из нержавеющей стали » Мембрана из NBR, FKM или EPDM » Трубка Бурдона из нержавеющей стали. Штуцер давления: M20x150 или ½»GM Переключатель: 1 или 2 переключателя (SPDT) / фиксированная или регулируемая зона нечувствительности. Кабельный ввод: никелированная латунь. Разъем M16 или JUPITER. Особенности: » Крепление из нержавеющей стали » Усиленный крепежный кронштейн — темно-синий тип * NDT: Область отсутствия износа Изменение давления (или преобразование температуры) в давление в соответствии с законом давления насыщения [давление пара]) передается на датчик «S», который активирует внутренний механизм, включающий систему балансировки сил. Сила, создаваемая изменением давления в датчике «S», уравновешивается регулирующей пружиной. Прилагаемое усилие можно регулировать с помощью винта RS, который можно использовать для установки заданной рабочей (или балансировочной) точки. В случае превышения точки балансировки рычаг регулятора сдвинется. Любые движения будут обнаружены контактом «С», установленным в конце хода. Изменение давления, требующее возврата контакта в исходное положение, называется «отклонением». Величину отклонения можно увеличить, отрегулировав вариативную пружину с помощью колеса с маркировкой «W». Контактное отключение можно регулировать только в сторону увеличения. Устройство обслуживает электрическую функцию 34D в настоящей технической инструкции.
Технические характеристики
ХарактеристикиТехнологиядиафрагма, сильфон, трубка БурдонаТип давленияотносительныйТип контактаSPDTМатериалнержавеющая сталь, латуньПрименениедля морского примененияДругие характеристикирегулируемыеДиапазон давления
Мин.: -1 бар (-14,5 фунтов на квадратный дюйм)
Макс.: 600 бар (8702,26 фунтов на квадратный дюйм)
Температура процесса
Мин.: -50 °C (-58 °F)
Макс.: 120 °C (248 °F)
