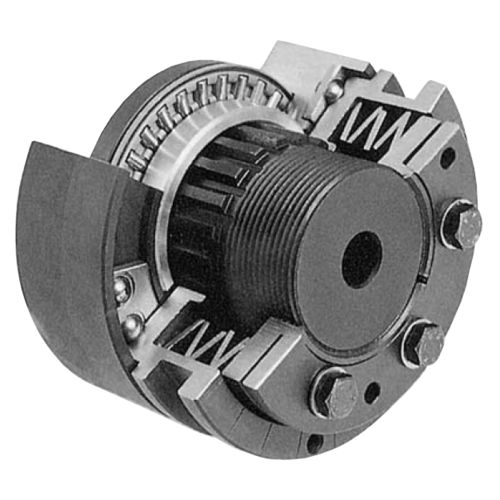

Перегрузочные муфты серии Safegard CS напрямую взаимозаменяемы с другими устройствами, представленными на рынке. Эта серия обеспечивает недорогую защиту при минимальном обслуживании и длительном надежном сроке службы. Серия Safegard CS предлагается в двух основных типах: стандартный тип, доступный в 6 размерах для отверстий диаметром до 65 мм, с диапазоном крутящего момента от 2,5 до 1800 Нм, обеспечивающий оптимальную скорость и крутящий момент, и тип Mini, доступный в 4 размерах для отверстий. до 45 мм, с диапазоном крутящего момента от 2,5 до 400 Нм, для более дешевого варианта для низкоскоростных приводов. Оба типа доступны как базовое сцепление, а также как муфты вала. Базовая муфта предлагается в трех базовых исполнениях, что позволяет использовать альтернативные методы соединения ведомых компонентов. Доступны четыре режима работы привода, соответствующие требованиям различных приложений. Предохранительные муфты и муфты Safegard типа CS В муфте Safegard CSF используется большое количество шариков, находящихся на равном расстоянии друг от друга, для обеспечения привода, а в случае перегрузки муфта переключается с одного приводного положения на другое. Конструкция обеспечивает высокие рабочие скорости и возможность восстановления привода в случае инерционной перегрузки при пуске, но не обеспечивает никакой синхронизации между входом и выходом. В муфте Synchron CSY используются 7 роликов, расположенных не на равном расстоянии друг от друга, обеспечивающих привод, гарантируя, что существует только одно положение включения привода, что обеспечивает полную синхронизацию между ведущим и ведомым валами. Муфта Safe Lift CSL имеет стопорное кольцо, предотвращающее отключение привода, но допускающее достаточное движение для срабатывания концевого выключателя.
Технические характеристики
ХарактеристикиПрименениемеханическоеДругие характеристикипружина Крутящий момент
Мин.: 2,5 Нм (1,8439 фунт-футов)
Макс.: 8200 Нм (6048,0096 фут-фунтов)
Частота вращения
Мин.: 50 об/мин (314,16 рад/мин-1)
Макс. 4000 об/мин (25132,74 рад/мин-1)
