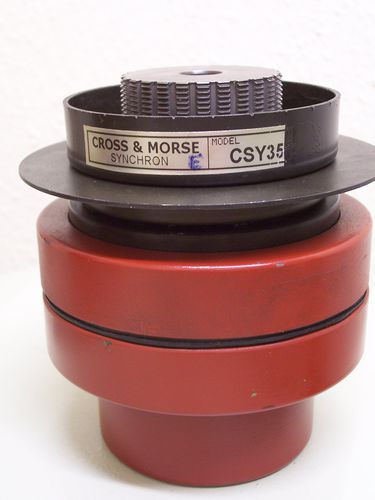

Для соединения вал-вал. Муфты серии CS Mini доступны с эластомерной муфтой для всех размеров и режимов работы, простой перегрузки, синхронной перегрузки. Эластомерная муфта допускает угловое смещение до 1/2 градуса, в радиальном направлении 0,3 мм и в осевом максимум 0,5 мм. Резиновый элемент поглощает пиковые удары, обеспечивая большую точность защиты от перегрузки. Для каждого размера сцепления доступно до четырех диапазонов крутящего момента, которые контролируются выбором комплекта приводных пружин, что обеспечивает широкий выбор крутящего момента. Эта серия подходит для применения на умеренных скоростях с низкими радиальными силами и редкими срабатываниями. Конструкция подходит для встроенного стоп-выключателя или бесконтактного переключателя.
Технические характеристики
ХарактеристикиПрименениемеханическоеДругие характеристикипружина Крутящий момент
Макс.: 400 Нм (295,0249 фут-фунтов)
Мин.: 2,5 Нм (1,8439 фут-фунтов)
Диаметр
Макс.: 128 мм (5,04 дюйма)
Мин .: 67 мм (2,64 дюйма)
Скорость вращения
Макс.: 800 об/мин (5026,55 рад.мин-1)
Мин.: 300 об/мин (1884,96 рад/мин-1)
