| Включает запуск по информации на уровне пакетов на шинах MIL-STD-1553, а также аналитические инструменты, такие как цифровые представления сигнала, представления шины, декодирование пакетов, средства поиска и таблицы декодирования пакетов с информация о метках времени |
| Включить запуск по информации на уровне пакетов на аудиошинах I2S, LJ, RJ и TDM, а также аналитическим инструментам, таким как цифровые представления сигнала, представления шины, декодирование пакетов, инструменты поиска и таблица декодирования пакетов с информацией о метках времени. |
| Включает запуск по информации об уровне пакетов на шинах CAN и LIN а также аналитические инструменты, такие как цифровые представления сигнала, представления шины, декодирование пакетов, инструменты поиска и таблицы декодирования пакетов с информацией о временных метках |
| Включает запуск по информации на уровне пакетов на шинах RS-232/422/485/UART, а также аналитические инструменты, такие как как цифровые представления сигнала, представления шины, декодирование пакетов, инструменты поиска и таблицы декодирования пакетов с информацией о метках времени |
| Включает запуск по информации на уровне пакетов на шинах I2C и SPI, а также аналитические инструменты, такие как цифровые представления сигнала, представления шины, декодирование пакетов, инструменты поиска и таблицы декодирования пакетов с информацией о метках времени |
| Предоставляет надежный набор инструментов для отладки встроенных систем с 10BASE-T и 100BASE-TX Ethernet |
| Возможность тестирования по предельным шаблонам, сгенерированным из «золотых» сигналов, и тестирование по маске с использованием пользовательских или стандартных телекоммуникационных или компьютерных масок |
| Формирует полную измерительная система для проектирования и тестирования источников питания |
| Включает запуск по содержимому на уровне пакетов для низкоскоростных, полноскоростных и высокоскоростных скорость последовательных шин USB |
| Включает запуск по HDTV и пользовательским (нестандартным) видеосигналам на осциллографах серии MSO/DPO4000B |
| 16 цифровых каналов, включая цифровой пробник P6616 и аксессуары |
| Включает уровень мощности на входе анализатора спектра для использоваться в качестве источника в следующих типах запуска: ширина импульса, рант, время ожидания, логика и последовательность |
| Бесплатный вариант MSO с рекламной акцией |
Характеристики:
- Базовый блок с опцией SA3: анализатор спектра от 9 кГц до 3 ГГц
- Полоса пропускания: 1 ГГц
- Каналы: 4
- Частота дискретизации: 5 Гвыб/с
- Длина записи 20 М на всех каналах
- >, 340 000 осц./мин. максимальная скорость захвата сигнала
- Производительность встроенного осциллографа 6-в-1 с синхронизированным анализом аналоговых, цифровых и спектральных сигналов
- Цифровой вольтметр/частотомер (бесплатно при регистрации продукта)
- TPP1000: полоса пропускания 1 ГГц, 10X, 3,9 пФ. Один пассивный пробник напряжения на аналоговый канал.
- Гарантия: трехлетняя гарантия на все детали и сборку прибора MDO4000C. Гарантия сроком один год распространяется на запасные части и сборку прилагаемых датчиков.
Типичные области применения:
- Встроенная конструкция
- Мощная конструкция
- Устранение неполадок электромагнитных помех
- Устранение неполадок беспроводной связи
- Образование
- Производственные испытания и устранение неполадок
Spectrum Analyzer Option SA3
- Диапазон частот от 9 кГц до 3 ГГц
- Сверхширокая полоса захвата ≥1 ГГц
- Синхронизированный во времени захват анализатора спектра с аналоговыми и цифровыми измерениями
- Осциллограммы зависимости частоты от времени, амплитуды от времени и фазы от времени
Генератор сигналов произвольной формы/функций (дополнительно)
- 13 предопределенных типов сигнала
- Генерация сигнала 50 МГц
- Длина записи генератора произвольной формы 128 тыс.
- Частота дискретизации генератора произвольной формы 250 Мвыб/с
Логический анализатор (дополнительно)
- 16 цифровых каналов
- Длина записи 20 М на всех каналах
- Временное разрешение 60,6 пс
li>
Анализатор протокола (дополнительно)
- Поддержка последовательной шины для I2C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, CAN, CAN Стандарты FD, LIN, FlexRay, MIL-STD-1553 и аудио
Цифровой вольтметр/частотомер (бесплатно при регистрации продукта)
- 4-значный Измерение среднеквадратичного значения переменного, постоянного и переменного + постоянного тока.
- 5-значное измерение частоты
MDO4104C SA3 обладает производительностью, необходимой для решения самых сложных задач проектирования встраиваемых систем. быстро и эффективно. В конфигурации со встроенным анализатором спектра это единственный прибор, который обеспечивает одновременный и синхронизированный сбор аналоговых, цифровых данных и спектра, что идеально подходит для включения беспроводной связи (IoT) и устранения неполадок электромагнитных помех. MDO4104C SA3 полностью настраивается и обновляется, поэтому вы можете добавить необходимые инструменты сейчас или позже.

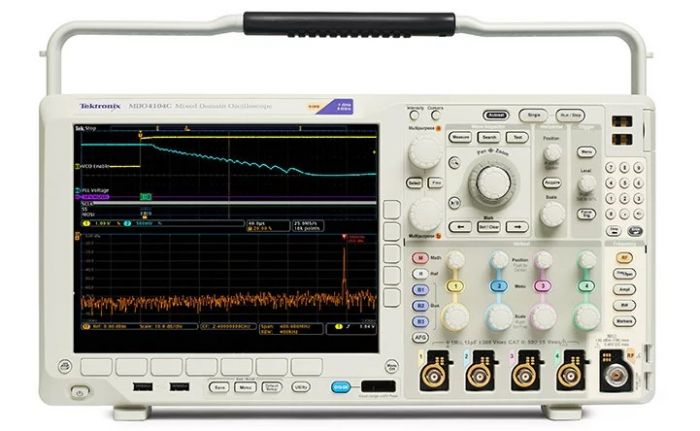

Изображение представляет выбор. Подробную информацию о продукте см. в спецификациях.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | New |
| Channels | 4 |
| Frequency | 1 GHz |
| Record Length | 20 MPts |
| Sampling Rate | 5 GS/s |
