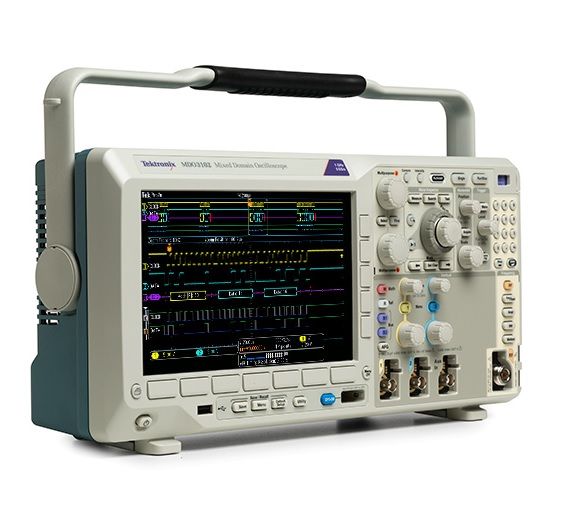

MDO3102 Tektronix смешанный осциллограф

Дополнительные функции:

• Высокая скорость захвата сигналов FastAcq™ позволяет быстро находить неуловимые аномалии сигнала
• Элементы управления Wave Inspector® обеспечивают удобную навигацию и автоматизируют поиск данных формы волны
• 33 автоматических измерения и гистограммы формы волны для упрощения анализа формы волны
• Интерфейс пробников TekVPI® напрямую поддерживает активные, дифференциальные и токовые пробники для автоматического масштабирования и единиц измерения
• Широкоэкранный цветной дисплей WVGA 9 дюймов (229 мм).
• Небольшие размеры и малый вес — всего 5,8 дюйма (147 мм) в глубину и 9,2 фунта (4,2 кг)
• Трехлетняя гарантия на все детали и работу прибора MDO3000.
• Один год гарантии на все детали и работы на входящие в комплект датчики.

Осциллограф

• Полоса пропускания: 1 ГГц
• 2 аналоговых канала
• Частота дискретизации: 5 Гвыб/с
• Длина записи 10 М на всех каналах
• &gt, максимальная скорость захвата формы сигнала 280 000 осц./с
• Стандартные пассивные пробники напряжения с емкостной нагрузкой 3,9 пФ и аналоговой полосой пропускания 1 ГГц, 500 МГц или 250 МГц

Анализатор спектра

• Диапазон частот: Стандартный: 9 кГц — полоса пропускания осциллографа
• Дополнительно: 9 кГц — 3 ГГц
• Сверхширокая полоса захвата до 3 ГГц

Генератор сигналов произвольной формы (дополнительно)

• 13 предустановленных типов сигналов
• Генерация сигналов 50 МГц
• Длина записи генератора произвольной формы 128 тыс.
• Частота выборки генератора произвольной формы 250 Мвыб/с

Логический анализатор

• 16 цифровых каналов
• Длина записи 10 М для всех каналов
• Временное разрешение 121,2 пс

Анализатор протокола (дополнительно)

• Поддержка последовательной шины для стандартов I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553 и аудио

Цифровой вольтметр (Бесплатно при регистрации продукта)

• 4-разрядное среднеквадратичное значение переменного, постоянного и переменного+постоянного среднеквадратичного значения напряжения
• 5-разрядное измерение частоты

Стандартные аксессуары

• TPP1000, полоса пропускания 1 ГГц, 10X, 3,9 пФ. Один пассивный пробник напряжения на аналоговый канал
• Адаптер N-BNC
• Компакт-диск с документацией
• Инструкции по установке и безопасности, печатное руководство (переведено на английский, японский, и упрощенный китайский)
• Сумка для принадлежностей
• Шнур питания
• Программное обеспечение OpenChoice® Desktop (доступно на компакт-диске с документацией и для загрузки с сайта www.tektronix.com/downloads) .)
• Сертификат калибровки, подтверждающий прослеживаемость до Национального метрологического института(ов) и регистрацию системы качества ISO9001

Типичные области применения

• Встроенная конструкция : Быстро обнаруживайте и устраняйте проблемы, выполняя отладку на уровне системы для встроенных систем со смешанным сигналом, включая наиболее распространенные на сегодняшний день технологии последовательной шины с помощью MDO3000 6-в-1 и поддержку широкого набора распространенных последовательных шин.
• Питание. Конструкция. Выполняйте надежные и воспроизводимые измерения напряжения, тока и мощности, используя автоматические измерения качества электроэнергии, коммутационных потерь, гармоник, пульсаций, модуляции и безопасной рабочей области с помощью широчайшего выбора пробников мощности в доступном решении.
• Образование: Управление несколькими приборами на рабочем столе может быть проблематичным. MDO3000 устраняет необходимость в управлении несколькими приборами за счет интеграции шести типов инструментов в один небольшой (5,8 дюйма, глубина 147,4 мм) прибор. Сочетание небольшого размера прибора и высокого уровня интеграции помогает в обучении различным принципам электроники, а также в использовании его для более сложных лабораторных экспериментов. Полная возможность обновления позволяет со временем добавлять функциональные возможности по мере изменения потребностей или бюджета.
• Производственные испытания и устранение неполадок. Ограничения по размеру и пространству могут привести к хаосу на производственном участке. Уникальный MDO3000 «6 в 1» позволяет минимизировать пространство в стойке или на рабочем столе за счет интеграции нескольких инструментов в один небольшой корпус. Интеграция снижает затраты, связанные с использованием нескольких различных типов приборов в производственных испытательных станциях или на станциях устранения неполадок.
• Установка и техническое обслуживание. Наличие нужных инструментов, когда и где они вам нужны, имеет решающее значение. MDO3000 включает в себя шесть типов инструментов в легком (9,2 фунта, 4,2 кг) портативном корпусе, что делает его идеальным выбором в условиях ограниченного пространства и желательной гибкости.

Современные интегрированные конструкции нужен такой же интегрированный осциллограф, как смешанный осциллограф MDO3102. Это совершенный интегрированный осциллограф 6-в-1, который включает в себя встроенный анализатор спектра, генератор сигналов произвольной формы, логический анализатор, анализатор протоколов и цифровой вольтметр/счетчик. MDO3102 полностью настраивается и полностью обновляется. Добавьте инструменты и производительность, которые вам нужны сейчас или позже.

В основе Tektronix MDO3102 лежит осциллограф мирового класса, предлагающий комплексные инструменты, которые ускоряют каждый этап отладки — от быстрого обнаружения аномалий до их регистрации. , для поиска интересующих событий в записи осциллограммы и анализа их характеристик и поведения вашего устройства.

Осциллограф

Основой осциллографов серии MDO3000 является осциллограф мирового класса, предлагающий полный набор функций. инструменты, которые ускоряют каждый этап отладки — от быстрого обнаружения аномалий и их захвата до поиска интересующих событий в записи осциллограммы и анализа их характеристик и поведения вашего устройства.

Spectrum Analyzer

MDO3000 — первый осциллограф в своем классе со встроенным анализатором спектра. Каждый осциллограф включает в себя анализатор спектра с диапазоном частот от 9 кГц до аналоговой полосы пропускания прибора. Диапазон частот анализатора спектра каждого прибора можно увеличить с 9 кГц до 3 ГГц (опция MDO3SA), что позволяет проводить спектральный анализ в соответствии с большинством потребительских стандартов беспроводной связи.

Генератор сигналов произвольной формы (дополнительно)

MDO3000 содержит опциональный встроенный генератор сигналов произвольной формы (опция MDO3AFG), идеально подходящий для имитации сигналов датчиков в конструкции или добавления шума к сигналам для выполнения проверки запаса.

Встроенный генератор функций обеспечивает вывод предопределенных сигналов вверх до 50 МГц для синуса, квадрата, импульса, пилообразного/треугольного, постоянного тока, шума, sin(x)/x (Sinc), Гаусса, Лоренца, экспоненциального нарастания/спада, гаверсинуса и сердечного ритма.

Произвольный Генератор сигналов обеспечивает 128 тыс. точек записи для сохранения сигналов с аналогового входа, из сохраненного внутреннего файла, с запоминающего устройства USB или с внешнего ПК. Когда сигнал находится в памяти редактирования генератора сигналов произвольной формы, его можно изменить с помощью экранного редактора, а затем воспроизвести из генератора. MDO3000 совместим с программным обеспечением Tektronix ArbExpress для создания и редактирования сигналов на базе ПК, что позволяет быстро и легко создавать сигналы сложной формы. Перенесите файлы осциллограмм в память редактирования MDO3000 через USB или локальную сеть или с помощью запоминающего устройства USB для вывода с AFG в осциллографе.

Логический анализатор (дополнительно)

Логика Анализатор (опция MDO3MSO) обеспечивает 16 цифровых каналов, тесно интегрированных в пользовательский интерфейс осциллографа. Это упрощает работу и позволяет легко решать проблемы смешанных сигналов.

Запуск и анализ последовательного протокола (дополнительно)

На последовательной шине один сигнал часто включает в себя адрес, управление , данные и информация о часах. Это может затруднить выделение интересующих событий. Автоматический запуск, декодирование и поиск по событиям и условиям шины предоставляют надежный набор инструментов для отладки последовательных шин. Дополнительные функции запуска и анализа последовательного протокола предлагаются бесплатно в течение 30-дневного пробного периода. Этот бесплатный пробный период начинается автоматически при первом включении прибора.

Цифровой вольтметр (DVM) и частотомер

MDO3000 содержит встроенный 4-разрядный цифровой вольтметр ( DVM) и 5-разрядный частотомер. Любой из аналоговых входов может быть источником для вольтметра с использованием тех же пробников, которые уже подключены для обычного использования осциллографа. Легко читаемый дисплей предлагает вам как числовое, так и графическое представление изменяющихся значений измерения. На дисплее также отображаются минимальные, максимальные и средние значения измерения, а также диапазон значений, измеренных за предыдущий пятисекундный интервал. Цифровой вольтметр и частотомер доступны на любом MDO3000 и активируются при регистрации продукта.

Большой дисплей с высоким разрешением

Серия MDO3000 имеет экран шириной 9 дюймов (229 мм). -экран с высоким разрешением (800 Ω 480 WVGA) для просмотра сложных деталей сигнала.

Подключение

MDO3000 содержит ряд портов, которые можно использовать для подключения прибора к сети, непосредственно на ПК или другое тестовое оборудование.

• Хост-порты USB на передней и задней панелях позволяют легко передавать снимки экрана, настройки прибора и данные о сигналах на запоминающее устройство USB. Клавиатуру USB также можно подключить к хост-порту USB для ввода данных.
• Порт устройства USB на задней панели удобен для удаленного управления осциллографом с ПК или для прямой печати на принтере, совместимом с PictBridge®.
• Стандартный порт Ethernet 10/100 на задней панели прибора обеспечивает простое подключение к сетям, обеспечивает сетевую печать и печать по электронной почте, а также обеспечивает совместимость с LXI Core 2011.
• Видеовыход Порт на задней панели прибора позволяет экспортировать изображение на внешний монитор или проектор.

Удаленное подключение и управление прибором

Экспортировать данные и измерения очень просто. подключение USB-кабеля от осциллографа к компьютеру. Основные программные приложения — OpenChoice® Desktop и панели инструментов Microsoft Excel и Word — входят в стандартную комплектацию каждого осциллографа, обеспечивая быструю и простую прямую связь с вашим ПК с ОС Windows.

Входящий в комплект OpenChoice Desktop обеспечивает быструю и простую связь осциллограф и ваш компьютер через USB или локальную сеть для передачи настроек, сигналов и изображений экрана.

Встроенная функция e*Scope® позволяет быстро управлять осциллографом через сетевое соединение через стандартный веб-браузер. Просто введите IP-адрес или сетевое имя осциллографа, и веб-страница будет открыта для браузера. Передавайте и сохраняйте настройки, осциллограммы, измерения и изображения экрана или вносите изменения в настройки осциллографа в режиме реального времени прямо из веб-браузера.

Компактный форм-фактор

Благодаря компактному портативному устройству форм-факторе, вы можете легко перемещать осциллограф между лабораториями. А благодаря глубине всего 5,8 дюйма (147 мм) он экономит ценное пространство на испытательном стенде. В MDO3000 есть все инструменты, которые вам понадобятся для повседневных задач отладки, в одном приборе.

Измерение

Осциллографы серии MDO3000 поставляются со стандартными пассивными пробниками и используют стандартный TekVPI. интерфейс пробника.

Стандартные пассивные пробники напряжения

Серия MDO3000 включает пассивные пробники напряжения с лучшей в отрасли емкостной нагрузкой всего 3,9 пФ. Входящие в комплект пробники TPP сводят к минимуму воздействие на тестируемые устройства и точно передают сигналы на осциллограф для сбора и анализа. В следующей таблице показано, какие датчики TPP входят в стандартную комплектацию каждой модели MDO3000.

Интерфейс датчика TekVPI®

Интерфейс датчика TekVPI устанавливает стандарт простоты использования датчиков. В дополнение к безопасному и надежному соединению, обеспечиваемому интерфейсом, пробники TekVPI оснащены индикаторами состояния и элементами управления, а также кнопкой меню пробника прямо на самом блоке компа. Эта кнопка вызывает меню пробника на дисплее осциллографа со всеми соответствующими настройками и элементами управления для пробника. Интерфейс TekVPI позволяет напрямую подключать токовые пробники, не требуя отдельного источника питания.

Датчиками TekVPI можно управлять удаленно через USB, GPIB или локальную сеть, что позволяет использовать более универсальные решения в средах ATE. 25 Вт питания на разъемы передней панели от внутреннего блока питания.

Технические характеристики
