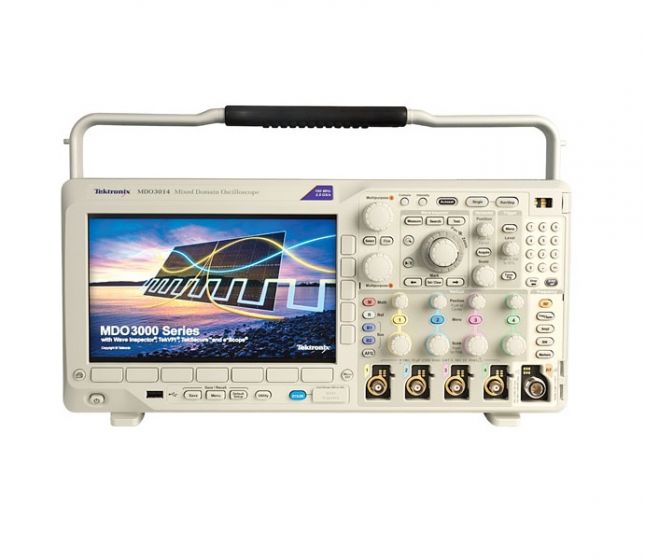

MDO3014 Tektronix смешанный осциллограф

Возможности:

• Высокая скорость захвата сигнала FastAcq™ позволяет быстро находить неуловимые аномалии сигнала
• Элементы управления Wave Inspector® обеспечивают удобную навигацию и автоматический поиск данных формы волны
• 33 автоматических измерения и гистограммы формы волны для упрощения анализа формы волны
• Интерфейс пробников TekVPI® напрямую поддерживает активные, дифференциальные и токовые пробники для автоматического масштабирования и единиц измерения
• Широкоэкранный цветной дисплей WVGA 9 дюймов (229 мм).
• Небольшие размеры и малый вес — всего 5,8 дюйма (147 мм) в глубину и 9,2 фунта (4,2 кг)

Осциллограф

• Полоса пропускания: 100 МГц
• 4 аналоговых канала
• Частота дискретизации: 2,5 Гвыб/с
• 10 Длина записи M на всех каналах
• &gt, 280 000 осц./с, максимальная скорость захвата сигнала

Анализатор спектра

• Диапазон частот: Стандартный : 9 кГц — полоса пропускания осциллографа.
• Сверхширокая полоса захвата до 3 ГГц.

Типичные области применения

• Встроенная конструкция: обнаружение и быстро решать проблемы, выполняя отладку на уровне системы для встроенных систем со смешанным сигналом, включая наиболее распространенные на сегодняшний день технологии последовательной шины с помощью MDO3000 6-в-1 и поддержку широкого набора распространенных последовательных шин.
• Power Design: Make Надежные и воспроизводимые измерения напряжения, тока и мощности с использованием автоматических измерений качества электроэнергии, коммутационных потерь, гармоник, пульсаций, модуляции и безопасной рабочей зоны с широчайшим выбором пробников мощности в доступном решении.
• Образование: Управление несколькими приборами на столе может быть проблематичным. MDO3000 устраняет необходимость в управлении несколькими приборами за счет интеграции шести типов инструментов в один небольшой (5,8 дюйма, глубина 147,4 мм) прибор. Сочетание небольшого размера прибора и высокого уровня интеграции помогает в обучении различным принципам электроники, а также в использовании его для более сложных лабораторных экспериментов. Полная возможность обновления позволяет со временем добавлять функциональные возможности по мере изменения потребностей или бюджета.
• Производственные испытания и устранение неполадок. Ограничения по размеру и пространству могут привести к хаосу на производственном участке. Уникальный MDO3000 «6 в 1» позволяет минимизировать пространство в стойке или на рабочем столе за счет интеграции нескольких инструментов в один небольшой корпус. Интеграция снижает затраты, связанные с использованием нескольких различных типов приборов в производственных испытательных станциях или на станциях устранения неполадок.
• Установка и техническое обслуживание. Наличие нужных инструментов, когда и где они вам нужны, имеет решающее значение. MDO3000 включает в себя шесть типов инструментов в легком (9,2 фунта, 4,2 кг) портативном корпусе, что делает его идеальным выбором в условиях ограниченного пространства и желательной гибкости.

Современные интегрированные конструкции нужен такой же интегрированный осциллограф, как смешанный осциллограф MDO3014. Это совершенный интегрированный осциллограф 6-в-1, который включает в себя встроенный анализатор спектра, генератор сигналов произвольной формы, логический анализатор, анализатор протоколов и цифровой вольтметр/счетчик. MDO3014 полностью настраивается и полностью обновляется. Добавьте инструменты и производительность, которые вам нужны сейчас или позже.

В основе Tektronix MDO3014 лежит осциллограф мирового класса, предлагающий комплексные инструменты, которые ускоряют каждый этап отладки — от быстрого обнаружения аномалий до их регистрации. , для поиска интересующих событий в записи осциллограммы и анализа их характеристик и поведения вашего устройства.

Технические характеристики
