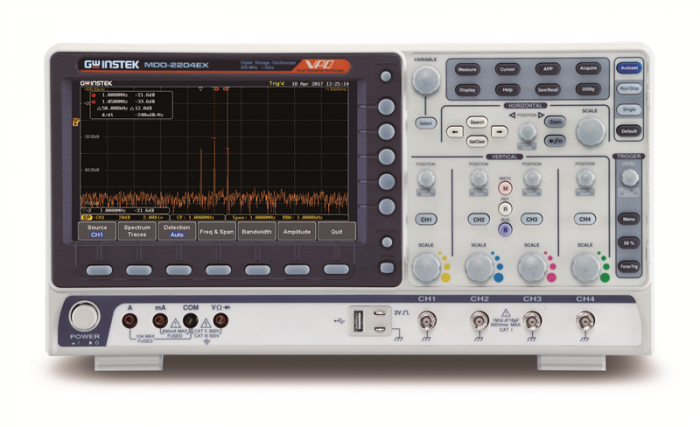

MDO-2204EX Instek Осциллограф смешанного домена

Дополнительные функции:

• MDO-2204EX: анализатор спектра, двухканальный генератор сигналов произвольной формы 25 МГц, источник питания и цифровой мультиметр
• Частота дискретизации в реальном времени для каждого канала составляет 1 Гвыб. /с (2-канальные модели)
• Максимальная частота дискретизации в реальном времени составляет 1 Гвыб/с (4-канальные модели).
• Глубина памяти 10 М на канал и технология отображения сигналов VPO
• Скорость обновления сигнала до 120 000 осц/с
• 8-дюймовый ЖК-дисплей WVGA TFT
• Бесплатное программное обеспечение для анализа частотных характеристик
• Максимум 1M FFT обеспечивает более высокую частотную область измерения разрешения
• Функции фильтра верхних и нижних частот и полосового фильтра
• 29 000 сегментированных ячеек памяти и функции поиска сигналов
• Запуск по последовательной шине I²C/SPI/UART/CAN/LIN и функция декодирования
• Функция журнала данных способна отслеживать изменения сигнала до 1000 часов
• Функция сетевого хранения
• Функция тестирования по маске
• Гарантия три года, за исключением датчиков и ЖК-дисплея.

Технические характеристики

Вертикальная чувствительность

• Каналы: 4
• Полоса пропускания: DC~200 МГц (-3 дБ)
• Время нарастания: 1,75 нс
• Ограничение полосы пропускания: 20M/100 МГц
• Разрешение по вертикали: 8 бит: 1 мВ ~10 В/дел.
• Входная связь: переменный ток, постоянный ток, земля
• Входной импеданс: прибл. 1 МОм//16 пФ
• Погрешность усиления по постоянному току: ± (3% ) при выборе 2 мВ/дел или больше, ±(5%) при выборе 1 мВ/дел
• Полярность: нормальная и обратная
• Максимальное входное напряжение: 300 В среднекв., CAT I
• Диапазон смещения положения: 1 мВ/дел ~ 20 мВ/дел: ±0,5 В, 50 мВ/дел ~ 200 мВ/дел: ±5 В, 500 мВ/дел ~ 2 В/дел: ±25 В, 5 В~10 В/дел: ± 250 В.
• Обработка сигнала формы волны: +, -, ×, ÷, БПФ, определяемое пользователем выражение.
• БПФ: 1 Мвыб.
• БПФ: спектральная амплитуда. Установите для вертикальной шкалы FFT значение Linear RMS или dBV RMS, а для окна FFT — Rectangular, Hamming, Hanning или Blackman.

Trigger

• Источник: Ch1, CH2, CH3, CH4, Line, EXT*, *только для двухканальных моделей
• Режим запуска: автоматический (поддерживает режим прокрутки для 100 мс/дел. и медленнее), нормальный, одиночная последовательность
• Тип запуска: фронт, ширина импульса (глюк), видео, импульсный цикл, нарастание и спад (наклон), чередование, тайм-аут, задержка события (1~65 535 событий), задержка времени (длительность, 4 нс~10 с), Шина
• Диапазон задержки запуска: 4 нс ~ 10 с
• Связь: по переменному току, постоянному току, подавление НЧ, подавление ВЧ, подавление шума.
• Чувствительность: 1 дел.

Внешний триггер

• Диапазон: ±15 В
• Чувствительность: DC ~ 100 МГц Прибл. 100 мВ, 100 МГц ~ 200 МГц Прибл. 150 мВ
• Входной импеданс: 1 МОм ± 3%, ~16 пФ

По горизонтали

• Диапазон временной развертки: 1 нс/дел ~ 100 с/ дел. (шаг 1-2-5), ROLL: 100 мс/дел ~ 100 с/дел.
• Предварительный запуск: максимум 10 дел.
• Пост-триггер: максимум 2 000 000 дел.
• Точность базы времени: ±50 ppm в течение любого временного интервала ≥1 мс
• Частота дискретизации в реальном времени: макс.: 1 Гвыб/с (4-канальная модель), на канал 1 Гвыб/с (2-канальная модель)
• Длина записи: 10 Мвыб/канал
• Режим сбора данных: Нормальный, Средний, Обнаружение пиков, Одиночный
• Обнаружение пиков: 2 нс (типично)
• Среднее: выбирается от 2 до 256

РЕЖИМ XY

• Ввод по оси X: Канал 1, Канал 3* (*: только четырехканальные модели )
• Ввод по оси Y: канал 2, канал 4* (*: только для четырехканальных моделей)
• Сдвиг фазы: ±3° при 100 кГц

Курсоры и измерения

• Курсоры: амплитуда, время, доступное стробирование, единицы: секунды (с), Гц (1/с), фаза (градусы), отношение (%)
• Автоматическое измерение: 38 наборов: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShot, FOVShot, RPREShoot, FPREShoot, Частота, Период, Время нарастания, Время спада, +Длительность, -Длительность, Рабочий цикл, +Импульсы, -Импульсы, +Фронты, -Фронты, % мерцания, мерцание Idx., FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза

Функция панели управления

• Автоматический счетчик: 6 цифр, диапазон от минимальной частоты 2 Гц до номинальной полосы пропускания
• Автоустановка: однократная кнопка, автоматическая настройка всех каналов для вертикальных, горизонтальных и триггерных систем, с отменой Autoset
• Сохранить настройку: 20 наборов
• Сохранить форму сигнала: 24 набора

Система дисплея

• Тип ЖК-дисплея TFT: 8-дюймовый цветной ЖК-дисплей TFT WVGA
• Разрешение дисплея: 800 пикселей по горизонтали x 480 пикселей по вертикали (WVGA)
• Интерполяция: Sin(x)/x
• Отображение сигнала: точки, векторы, переменное послесвечение (16 мс~4 с), бесконечное послесвечение
• Частота обновления сигнала: 120 000 сигналов в секунду, максимум
• Сетка отображения: YT, XY
• Режим отображения: 8 x 10 делений

Интерфейс

• Порт USB: 1 высокоскоростной хост-порт USB 2.0, 1 высокоскоростной порт устройства USB 2.0
• Порт Ethernet (LAN): разъем RJ-45, 10/100 Мбит/с с HP Auto-MDIX
• Go/NoGo BNC: макс. 5 В/10 мА TTL выход с открытым коллектором
• Кенсингтонский замок: гнездо безопасности на задней панели подключается к стандартному кенсингтонскому замку

Технические характеристики анализатора спектра

• Диапазон частот: DC~500 МГц (макс.) (макс. полоса пропускания ~500 МГц без калибровки)
• Полоса обзора: 1 кГц ~ 500 МГц (макс.)
• Разрешение Полоса пропускания: 1 Гц ~ 500 кГц (макс.)
• Опорный уровень: -50 от дБм до +40 дБм с шагом 5 дБм
• Единицы измерения по вертикали: дБВ среднеквадратичное, линейное среднеквадратичное значение, дБм
• Положение по вертикали: от -12 до +12 дел.
• Масштаб по вертикали: от 1 дБ/дел до 20 дБ/дел в последовательности 1-2-5
• Средний уровень шума дисплея: 1 В/дел &lt, -50 дБм, средний: 16, 100 мВ/дел &lt, -70 дБм, средний: 16 , 10 мВ/дел &lt, -90 дБм, Среднее: 16
• Побочные характеристики: 2-я гармоника&lt, 40dBc, 3-я гармоника&lt, 45dBc
• Типы трассировки в частотной области: Normal, Max Hold, Мин. удержание, среднее (2 ~ 256)
• Методы обнаружения: выборка, +пик, -пик, среднее
• Окна БПФ: Коэффициент БПФ: Ханнинг 1,44, прямоугольный 0,89, Хэмминг 1,30, Blackman 1.68

Спецификации AWG

• Каналы: 2
• Частота дискретизации: 200 Мвыб./с
• Вертикальный Разрешение: 200 Мвыб/с
• Макс. Частота: 25 МГц.
• Формы сигнала: синусоидальный, прямоугольный, импульсный, пилообразный, постоянный, шумовой, синусоидальный, Гастон, Лоренц, экспоненциально нарастающий, экспоненциально спадающий, гаверсинус, сердечный
• Выходной диапазон: от 20 мВ до 5 В, HighZ, от 10 мВ до 2,5 В, 50 Ом
• Выходное разрешение: 1 мВ
• Погрешность вывода: 2% (1 кГц)
• Смещение Диапазон: ±2,5 В, HighZ, ±1,25 В, 50 Ом
• Разрешение смещения: 1 мВ
• Синус: диапазон частот: 100 мГц~25 МГц, неравномерность: ±0,5 дБ (относительно 1 кГц) , Гармонические искажения: -40 дБн, паразитные (негармонические): -40 дБн Общие гармонические искажения: 1%, отношение сигнал/шум: 40 дБ
• Квадратный/импульсный: Диапазон частот: 100 мГц~15 МГц, Время нарастания/спада: <15 нс, перерегулирование: <3%, квадратный коэффициент заполнения: 50% и импульс: 0,4%~99,6%, мин. Ширина импульса: 30 нс, джиттер: 500 пс
• Линейное изменение: диапазон частот: 100 мГц~1 МГц, линейность: 1 %, симметрия: 0~100 %

Частотная характеристика Анализ

• Динамический диапазон: &gt, 80 дБ (типовой)
• Источники входных и выходных сигналов: Канал 1 или 2 (3 или 4 для четырехканальной модели)
• Диапазон частот: от 20 Гц до 25 МГц
• Количество контрольных точек: от 10 до 90 точек на декаду
• Амплитуда теста: от 20 мВ до 5 Вразмах в режиме High-Z с фиксированной амплитудой по всей развертке
• Результаты испытаний: логарифмическое наложение графика усиления и фазы
• Ручные измерения: две пары отслеживающих маркеров усиления и фазы
• Масштабирование графика: автоматическое масштабирование во время теста

Источник питания Разное

• Диапазон сетевого напряжения: 100–240 В переменного тока, 48–63 Гц, автоматический выбор
• Многофункциональный Языковое меню: доступно
• Интерактивная справка: доступно
• Часы: время и дата, укажите дату/время для сохраненных данных
• Рабочая среда: температура : от 0°C до 50°C. Относительная влажность: ≤80% при 40°C или ниже, ≤45%, 41°C ~ 50°C
• Размеры: 384 мм X 208 мм X 127,3 мм
• Аксессуары: Шнур питания , сертификат калибровки, компакт-диск (с кратким руководством пользователя, руководством по программированию), пассивный датчик (один датчик на канал)
• GTL-110: кабель BNC-BNC
• GTL-105A: измерительный провод типа «крокодил» (только для MDO-2000EX)
• GTL-207: измерительный провод типа «банан» (только для MDO-2000EX)

Серия Instek MDO-2000E представляет собой многофункциональный смешанный осциллограф. Серия включает две комбинации функций: MDO-2000EG и MDO-2000EX. Модели MDO-2000EG имеют встроенный анализатор спектра и двухканальный генератор сигналов произвольной формы с частотой 25 МГц, а модели MDO-2000EX оснащены встроенным анализатором спектра, генератором сигналов произвольной формы, цифровым мультиметром на 5000 отсчетов и источником питания 5 В/1 А. Первый в своем роде, MDO-2000EX — это единственный осциллограф, оснащенный цифровым мультиметром и источником питания в контрольно-измерительной отрасли.

При переходе в режим спектра серия MDO-2000E отображает полный экран частотная область. Пользователи могут вводить центральную частоту, полосу обзора, начальную частоту и конечную частоту в зависимости от требований к тесту, чтобы быстро и интуитивно наблюдать за требуемым частотным диапазоном, что позволяет пользователям испытать пользовательский интерфейс реального анализатора спектра. Наблюдая за отображением в частотной области, инженеры могут наблюдать характеристики формы волны, которые нелегко увидеть из формы волны во временной области, например, гармонический состав формы волны и частотные характеристики сигнала модуляции. По сравнению с БПФ осциллографа, серия MDO-2000E позволяет инженерам эффективно проводить измерения сигнала в частотной области.

Быстрое преобразование Фурье стандартного DSO всегда вычисляет всю полосу пропускания сигнала до половины частоты дискретизации (Fs). Однако недостаточные вычислительные возможности не позволяют проводить расчет БПФ с большим количеством точек. Пользователи не могут получить подробную информацию о частоте сигнала из-за недостаточного разрешения по частоте в результате расчета. В то время как серия MDO-2000E анализирует интересующий спектр сигнала. По сравнению с осциллографами FFT, серия MDO-2000E позволяет инженерам эффективно проводить измерения сигналов в частотной области.

Частотная область серии MDO-2000E также включает настройки типа трассировки спектра (нормальный, максимальный, минимальный, и средний). Пользователи могут свободно выбирать различные трассировки спектра для одновременного отображения. Метод обнаружения (образец, +пик, -пик и среднее значение) может быть установлен индивидуально для каждой трассы. Кроме того, пользователи с помощью курсора могут вручную отмечать соответствующие позиции, чтобы отразить частоту и амплитуду. Функцию поиска можно также применить к таблице пиков спектра. Амплитуда отображается в дБ, и маркер может получать данные измерений. Пользователи могут использовать функцию поиска для поиска и отметки амплитуды и частоты спектрального сигнала. Методы поиска включают Макс. пик и порог. Результаты измерений могут быть отображены и сохранены.

По сравнению с обычным анализатором спектра функция спектра серии MDO-2000E может тестировать сигналы ниже ~9 кГц, что применимо к частотному анализу звуковой частоты и вибрации. . Серия MDO-2000E также может тестировать сигнал в частотной области с постоянной составляющей без повреждения прибора. Что касается отображения формы волны в частотной области, серия MDO-2000E, обладающая теми же возможностями, что и анализатор спектра в реальном времени, работает быстрее, чем обычный анализатор спектра. Почему? Это связано с тем, что серия MDO-2000E использует цифровую схему и программное обеспечение для расчета БПФ. Анализатор спектра общего назначения может одновременно обрабатывать только сигнал с узкой полосой пропускания путем частотной развертки. Каждое сканирование займет от нескольких мс до десятков мс. Сотни и тысячи частотных разверток собираются для формирования спектра. Поэтому отображаемый спектр не получается одновременно. Серия MDO-2000E обеспечивает одновременное отображение спектра за счет использования цифровой схемы и программного обеспечения для вычисления БПФ, которое выполняется быстрее, чем метод развертки по частоте. Настройки БПФ осциллографов основаны на настройке масштаба по горизонтали (частоте дискретизации), которая полностью отличается от настройки частотного диапазона серии MDO-2000E. Большинство приборов будут иметь недостаточное разрешение по частоте из-за недостаточного количества точек БПФ при проведении измерения спектра с помощью БПФ. По сравнению с БПФ осциллографов, серия MDO-2000E удовлетворяет требованиям пользователей к измерению сигнала на частоте ниже 9 кГц, лучшему интерфейсу настройки, разрешению измерения и скорости измерения.

Три экрана справа показывают спектральные результаты MDO. Анализатор спектра -2000E и БПФ двух осциллографов разных марок после тестирования одного и того же сигнала FSK. Параметры сигнала FSK: синусоидальная волна 500 мВ пик, fmax: 10,2 МГц, fmin: 10,0 МГц, битрейт: 10,0 кГц. Верхний правый экран показывает спектр анализатора спектра MDO-2000E. Пользователи могут напрямую вводить центральную и полосовую частоты с помощью интуитивно понятной и быстрой настройки. Fmax и fmin можно четко определить по отображению на экране.

Правое изображение на экране — это часто наблюдаемый спектр БПФ обычного осциллографа. Левая граница начинается с постоянного тока (низкочастотный сигнал), а максимальная частота справа составляет половину частоты дискретизации (может быть расширена вправо или даже за границу). Установку Span для спектра можно переключать только с помощью фиксированных коэффициентов умножения 1-2-5. Поэтому пользователи не могут настроить Span по своим требованиям, что крайне неудобно для работы. На самом деле, переключение коэффициента умножения заключается в выполнении расчета увеличения/уменьшения масштаба исходного спектра БПФ, а частота дискретизации остается неизменной в процессе расчета. Пользователи могут легко столкнуться с верхними и нижними граничными пределами, которые полностью отличаются от обычного анализатора спектра с точки зрения опыта эксплуатации. Самое главное, независимо от того, как изменена настройка, важные fmax и fmin спектра не могут быть идентифицированы.

Справа на экране показан спектр БПФ от известного производителя осциллографов. Он также обеспечивает настройку диапазона (регулируемый коэффициент умножения 1-2-5), но результат такой же, как и в предыдущем случае, когда выполняется только расчет увеличения/уменьшения масштаба на спектре БПФ, а расчетные точки БПФ не увеличиваются. Этот метод абсолютно бесполезен при увеличении разрешения по частоте. Следовательно, его fmax и fmin также не могут быть идентифицированы.

Пользователи увидят fmax и fmin, появляющиеся на экране попеременно, если для измерения предыдущего сигнала используется обычный анализатор спектра с перестройкой частоты. Причина в том, что каждая частотная составляющая не может быть получена в одном и том же временном интервале, и обработка займет больше времени.

MDO-2000E также предоставляет функцию анализа частотной характеристики (график Боде). Программное обеспечение FRA можно загрузить непосредственно с веб-сайта GW Instek. С помощью генератора сигналов произвольной формы, осциллографа и программного обеспечения FRA пользователи могут получить график характеристической кривой FRA ИУ. FRA имеет очень широкий спектр применения, включая проверку и анализ характеристик цепей и компонентов продукта, таких как обратная связь при проектировании схем, проектирование фильтров, проектирование усилителей, проектирование резонансных схем, частотная характеристика кабеля и характеристики сигнального трансформатора. С помощью FRA пользователи могут предварительно проверить продукт и проанализировать характеристики компонентов без дорогостоящего прибора.

Частотный диапазон FRA составляет от 20 Гц до 25 МГц, количество контрольных точек может быть выбрано от 10 до 90 точек на декаду. . После завершения графика Боде пользователи могут выбрать кривую измерения с помощью курсора, чтобы получить амплитуду и фазу каждой точки на кривой.

Помимо новых функций, аппаратные характеристики MDO-2000EG и MDO-2000EX идентичны серии GDS-2000E. MDO-2000EG и MDO-2000EX оснащены 8-дюймовым дисплеем и имеют выбор полосы пропускания 200 МГц, 100 МГц и 70 МГц. Модели с двумя аналоговыми каналами обеспечивают частоту дискретизации в реальном времени 1 Гвыб/с на канал, модели с четырьмя аналоговыми каналами обеспечивают максимальную частоту дискретизации в реальном времени 1 Гвыб/с. Скорость обновления сигнала 120 000 осц/с и минимальный вертикальный диапазон 1 мВ/дел позволяют приборам MDO-2000EG серии MDO-2000EX измерять сложные слабые сигналы и четко отображать результаты измерений. Что касается глубины памяти, серия MDO-2000E предоставляет пользователям память длиной 10 МБ для полного извлечения и анализа сигналов.

Пользователи, в зависимости от требований приложения, могут выбрать 1 000, 10 000, 100 000, 1 М или 10 М. глубина памяти. Сегментированная память может быть разделена максимум на 29 000 секций, чтобы пользователи могли пропустить любые неважные сигналы и быстро найти все необходимые сигналы. С помощью этой функции можно сохранять более значимые сигналы и быстро отображать целевые сигналы. С помощью функции поиска сигналов пользователи могут быстро находить нужные сигналы в соответствии с требуемыми условиями запуска. Серия MDO-2000E также имеет дисплей 1M FFT, который позволяет пользователям правильно и эффективно получать результаты измерений в частотной области. Серия MDO-2000E, отличающаяся высокой скоростью обновления сигнала 120 000 осц./с, масштабированием окна и поиском пиковых значений, становится оптимальным выбором экономичного и многофункционального осциллографа смешанной области.

120 000 осциллограмм/с Скорость обновления сигнала и технология отображения формы сигнала VPO

Осциллографы серии MDO-2000E позволяют пользователям легко и полностью наблюдать пусковые сигналы и редкие переходные формы сигналов, чтобы повысить эффективность отладки сигналов с помощью функций, включая усовершенствованный VPO (осциллограф визуального послесвечения). ), технология обработки сигналов, скорость обновления сигналов до 120 000 осц/с и многоуровневое отображение послесвечения для повышения эффективности отображения сигналов. Осциллограф с технологией VPO отображает сигналы в виде трехмерных сигналов, построенных по амплитуде, времени и силе сигнала, чтобы показать каждую точку сигнала. 256 цветовых градиентов обеспечивают четкие изменения формы сигнала. По сравнению с обычным цифровым запоминающим осциллографом серия MDO-2000E обеспечивает более естественный и достоверный эффект отображения сигнала, который очень близок к исходному аналоговому сигналу.

Поддержка I²C, SPI, UART, CAN, LIN BUS Функции запуска и декодирования

Технология последовательной шины широко применяется в современных разработках встроенных приложений. Устройства IoT, соединяющие датчики и периферийные компоненты, используют последовательную шину, такую как UART, I²C и SPI. Быстрый и правильный запуск и анализ данных последовательной шины 2 представляет собой сложную задачу для инженеров. Серия MDO-2000E обеспечивает функцию анализа последовательной шины с глубиной памяти 10M. Пользователи могут запускать, декодировать и анализировать часто используемые последовательные шины I²C, SPI и UART, а также шины CAN/LIN, которые часто используются в автомобильной связи.

Функция поиска формы сигнала

Пользователи могут быстрый поиск нужных сигналов в соответствии с условием запуска. После активации функции поиска пустые перевернутые треугольники покажут местоположение, отвечающее условию срабатывания. Верхний левый угол «Общее» показывает общее количество сигналов, удовлетворяющих условию запуска. Пользователи могут настроить поиск сигнала по условиям запуска, таким как фронт, ширина импульса, рант, нарастание/спад и шина. При выполнении условия срабатывания появятся полые перевернутые треугольники. Пользователи могут сохранять все метки для сравнения со следующим входным сигналом. Передняя панель серии MDO-2000E управляет уменьшением масштаба сигнала и функцией воспроизведения/паузы для быстрой идентификации каждого желаемого события. Эта функция позволяет пользователям удобно выполнять поиск сигналов и сохранять метки для быстрого сравнения и анализа.

Функция журнала данных

Пользователи с помощью функции журнала данных могут наблюдать за изменениями сигналов в течение длительных периодов времени. времени для обеспечения надежности продукта или измерения спорадически появляющихся сигналов. Функция журнала данных, в зависимости от требований, может установить время и интервал записи. Время записи можно выбрать от 5 минут до 1000 часов, а интервал записи составляет минимум 5 секунд. Также можно выбрать тип сигнала для записи данных и формат файла CSV для каждого канала. Данные могут быть сохранены на USB-накопителе, серии MDO-2000E или на удаленном компьютере через локальную сеть.

Функция сегментированной памяти

Пользователи могут выбрать «Анализ сегментов» для удобного получения результатов анализа.

Для достижения наиболее идеального применения глубины памяти серия MDO-2000E имеет встроенную функцию сегментированной памяти. Функция сегментированной памяти позволяет пользователям выбирать нужные важные сигналы для наблюдения. Следовательно, незначительными сигналами можно пренебречь, а декодирование последовательной шины, импульсные или пусковые сигналы можно идентифицировать при извлечении сигналов. Функция сегментированной памяти серии MDO-2000E позволяет пользователям выбирать количество разделов. Максимальное количество секций, которые можно выбрать, составляет 29 000. После активации функции пользователи могут выбирать и наблюдать форму сигнала для каждого сегмента, поворачивая ручку Variable. Таким образом, полностью реализовано максимальное применение глубины памяти.

Функция маскирования

Серия MDO-2000E предоставляет функцию маскирования, которая позволяет пользователям применять автоматическое маскирование и определяемые пользователем Маска для определения соответствия качества продукта регламенту. С помощью определяемой пользователем маски пользователи могут установить до 8 областей, каждая из которых содержит до 10 точек, чтобы соответствовать требованиям испытаний. Пользователи также могут обратиться к примерам из руководства пользователя, чтобы отредактировать маску на ПК, чтобы удовлетворить все потребности тестирования. Установив параметр Save On, пользователи могут регистрировать и контролировать сигналы, которые нарушают условия тестирования.

Двухканальный генератор сигналов произвольной формы, 25 МГц

Серия MDO-2000E предоставляет функцию маски, которая позволяет пользователям применять автоматическую маску и определяемую пользователем маску, чтобы определить, соответствует ли качество продукта нормам. С помощью определяемой пользователем маски пользователи могут установить до 8 областей, каждая из которых содержит до 10 точек, чтобы соответствовать требованиям испытаний. Пользователи также могут обратиться к примерам из руководства пользователя, чтобы отредактировать маску на ПК, чтобы удовлетворить все потребности тестирования. Установив параметр Save On, пользователи могут регистрировать и контролировать сигналы, которые нарушают условия тестирования.

Функции источника питания и цифрового мультиметра (только для MDO-2000ex)

MDO-2000EX расширил свои возможности за счет включая цифровой мультиметр на 5000 отсчетов и источник питания 5 В / 1 А. Цифровой мультиметр обеспечивает тесты для ACV, DCV, ACA, сопротивления DCA, диода и температуры. Высокоточный цифровой мультиметр может усилить возможности DSO по точности измерения напряжения и силы тока. Источник питания обеспечивает 5 В / 1 А, регулировку с шагом 0,1 В, который может подавать питание для платы разработки и модуля IoT (Интернет вещей) часто используемого 8051 / Arduino / ESP8266 / MSP430 в экспериментальных курсах микропроцессоров и микроконтроллеров. Для образования и цифровых технологий тесты цепи, он может удовлетворить требования к входному напряжению 5 В или 3,3 В. Каждое приращение составляет 0,1 В, и доступна защита от перегрузки.
