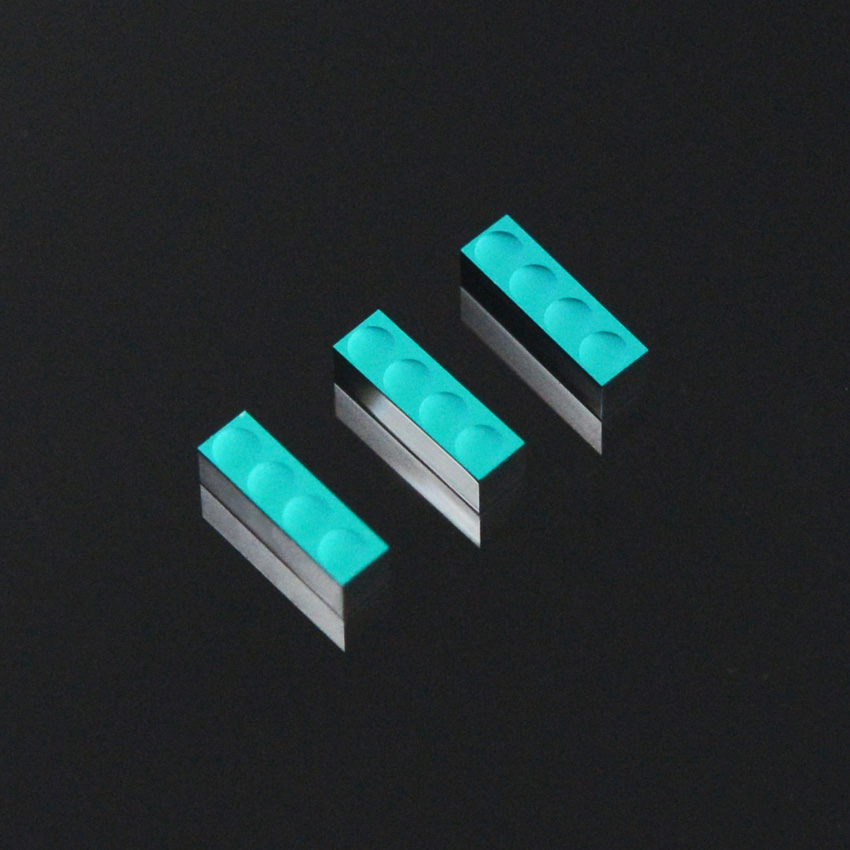

Создавайте очень компактные системы коллимации и фокусировки, используя наши одно- или двумерные массивы микролинз (MLA).
Когерентные MLA обычно состоят из отдельных линз, расположенных в квадратном или шестиугольном периодическом узоре, с шаг линзы несколько сотен микрометров. Их можно изготовить с помощью наноимпринтинга, фотолитографии и литья стекла.
Технические характеристики
Технические характеристики матрицы кремниевых микролинз
Характеристики материалов | |
Материал | Силикон |
Светоотражающий индекс | ≈ 3,42 |
Прозрачность | R <,0,2% T >,99% при 1260–1340 нм |
Технические характеристики | |
Диаметр | 600 ±5 мкм |
Толщина | 400 ±10 мкм |
Шаг | 750 ±1 мкм |
Прозрачная апертура | >,510 нм |
Радиус кривизны | 3,0 мм |
Коническая | 0 |
Шероховатость поверхности | <,5 нм RMS |
Отклонение профиля поверхности линзы p> | <,35 нм RMS |
Качество поверхности | Целевая раскопка: 5/1×0,025 на основе ISO 10110-7 |
Сколы | <,100 мкм |
Вертикальность края | 90 ±2° |
