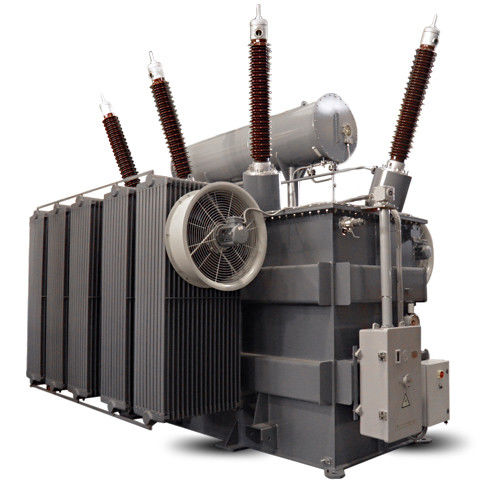

Трансформаторы изготовлены в соответствии со стандартом IEC 60076 (или другим по запросу). Для европейского рынка расчет производится в соответствии с правилами Ecodesign, нормами EN 50588-1. Сердечник изготовлен из высокопроницаемого кристаллоориентированного стального листа с низкими потерями, в ступенчатой секции со ступенчатым соединением под углом 45° и оснащен охлаждающими каналами. Все проводники обмотки изготовлены из электролитической меди E-CU с содержанием 99,9%. По конструкции трансформатора обмотки могут быть сплошными или чередующимися дисковыми, простой или многоспиральной. Каналы охлаждения выполнены со стержнями соответствующей формы и направляющими кольцами. На обмотках ВН предусмотрены ответвления, управляемые либо с помощью выключателя цепи, либо с помощью переключателя ответвлений под нагрузкой. Обмотки сушат в автоклаве для достижения точных размеров и предотвращения последовательного неупругого разрушения. Полный трансформатор закрыт в баке и заполнен маслом в условиях вакуума. Резервуар обычно вакуумного типа. Охлаждение осуществляется с помощью радиаторов, смонтированных на баке: в основном используются болтовые, разъемные, иногда применяют сварной вариант. Агрегаты могут быть оснащены вентиляторами или насосами для увеличения мощности трансформатора. Трансформаторы способны работать при выходной мощности, превышающей номинальную мощность в соответствии со стандартом IEC 354. Если размеры не позволяют отправить агрегат с изолирующей жидкостью, принимаются меры для заполнения бака трансформатора инертным газом или отправки радиаторов. и консерватор оторван.
Технические характеристики
ХарактеристикиТипМощностьКонфигурацияпогружнойПрименениедля промышленного примененияЭлектрические характеристикиВысоковольтное, среднее напряжениеНормы span>IECДругие характеристикизакрытый, масляныйВыходная мощность, кВА
Макс.: 45 000 кВА (61 182,95 л.с.)
Мин.: 5 000 кВА (6 798,11 л.с.)
Первичное напряжение
Макс.: 70 кВ
Мин.: 11 кВ
Вторичное напряжение
90 кВ, 110 кВ, 123 кВ, 132 кВ, 150 кВ
Частота
50 Гц, 60 Гц
