Описание

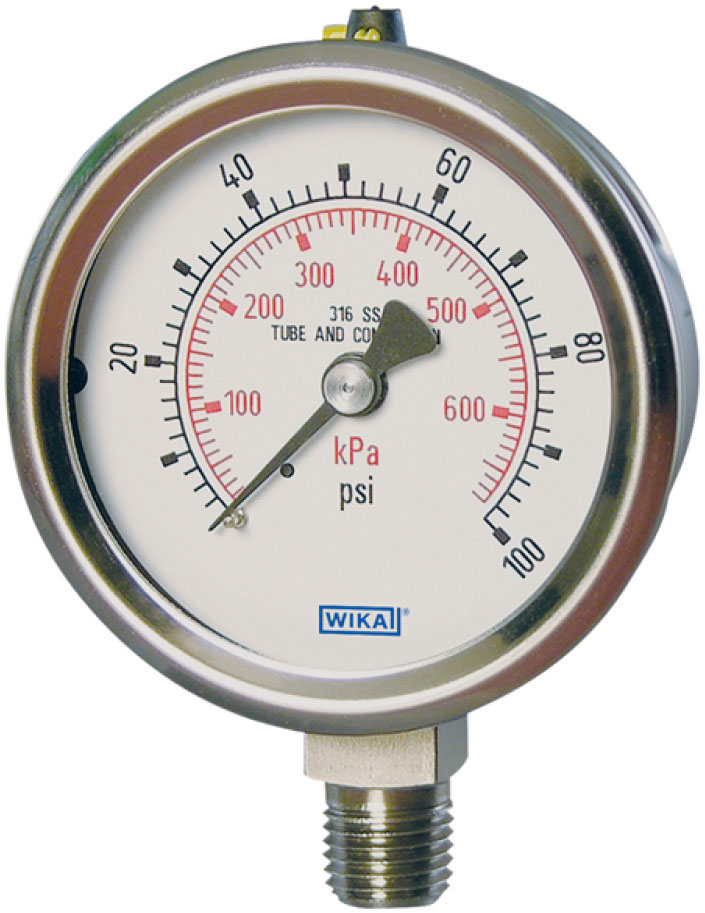

Манометры WIKA 232.54 и 233.54 — это промышленные манометры, предназначенные для использования в неблагоприятных условиях эксплуатации, где существует пульсация или вибрация. Имея диапазон давления от вакуума до 15 000 фунтов на квадратный дюйм, модели 232.54 с сухим манометром и 233.54 с корпусом, заполненным жидкостью, идеально подходят для многих применений в перерабатывающей промышленности, такой как химическая/нефтехимическая промышленность, электростанции, горнодобывающая промышленность, наземные и морские технологии, экологические технологии. , машиностроение и заводостроение. Оба манометра подходят для газообразных или жидких сред, которые не препятствуют работе системы давления.
Манометры WIKA 232.54 и 233.54 разработаны в соответствии со стандартами ASME B40.100 и EN 837-1. Каждый манометр имеет конструкцию из нержавеющей стали, обеспечивающую защиту NEMA 4X/IP 65. Обе модели доступны с циферблатами 2-1/2 дюйма или 4 дюйма. Доступны различные технологические соединения и места подключения.
Технические характеристики
Характеристики
- Давление варьируется от вакуума до 15 000 фунтов на квадратный дюйм (или эквивалентное)
- Размеры 2-1/2 дюйма и 4 дюйма (63 и 100 мм)
- Рабочее давление для циферблата 2-1/2 дюйма:
- Постоянный: значение шкалы 3/4
- Колеблющийся: значение 2/3 полной шкалы
- Кратковременно: значение полной шкалы
- Рабочее давление для циферблата 4 дюйма
- Постоянное: значение полной шкалы
- Колебание: 0,9 x значение полной шкалы
- Кратковременно: 1,3 x значение полной шкалы.
- Класс точности:
- 2-1/2 дюйма: ± 2/1/2% от диапазон (ASME B40.100 класс A)
- 4 дюйма: ± 1 % от диапазона (ASME B40.100 класс 1A)
- Температурная погрешность: Дополнительная ошибка при изменении температуры от эталонной температуры 68°F (20°C) ±0,4% на каждые 18°F (10°C) при повышении или понижении.
- Рабочая температура
- Окружающая среда ( сухой): от -40°F до 140°F (от -40°C до +60°C)
- Окружающая среда (заполненная): от -4°F до 140°F (от -20°C до +60) °C)
- Средняя температура: максимум 212°F (100°C).
- Устойчивость к вибрации и ударам (с жидкостным наполнением).
- Конструкция полностью из нержавеющей стали.
- Разработана в соответствии со стандартами ASME B40.100 и EN 837-1.
- Всепогодная защита (NEMA 4X / IP 65).
