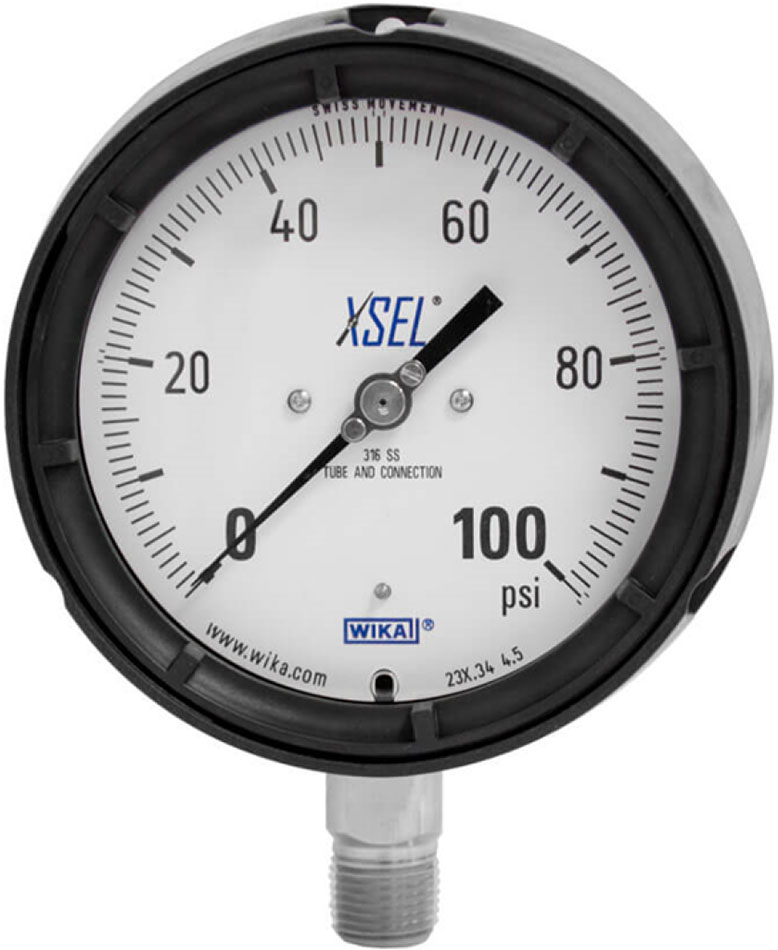

Манометры WIKA 232.34 и 233.34

Описание

Манометры WIKA 232.34 и 233.34 представляют собой технологические манометры с трубкой Бурдона, предназначенные для использования в неблагоприятных условиях эксплуатации, где существует пульсация или вибрация. Имея диапазон давления от вакуума до 20 000 фунтов на квадратный дюйм, модели 232.34 с сухим манометром и 233.34 с корпусом, заполненным жидкостью, идеально подходят для многих применений в перерабатывающей промышленности, например, в химической/нефтехимической промышленности, на электростанциях, в горнодобывающей промышленности, на суше и на море, в экологических технологиях. , машиностроение и заводостроение. Оба манометра подходят для работы в агрессивных средах, а также в газообразных или жидких средах, которые не препятствуют работе системы давления.

Манометры WIKA 232.34 и 233.34 разработаны в соответствии со стандартами ASME B40.100. Каждый манометр имеет прочный корпус из термопластика, который обеспечивает защиту от атмосферных воздействий NEMA 4X / IP65 для сухих корпусов или заполненных корпусов с установленной мембраной. Для заполненных корпусов без мембраны необходимо обеспечить защиту от атмосферных воздействий по стандарту NEMA 3/IP54. Обе модели доступны с циферблатами 4-1/2 дюйма или 6 футов. Доступны различные технологические соединения и места подключения.

Технические характеристики

Характеристики

• Давление варьируется от вакуума до 20 000 фунтов на квадратный дюйм (или эквивалентное).
• Размеры 4,5 и 6 дюймов (115 и 160 мм).
• Класс точности:
  • ± 0,5 % от диапазона (ASME B40.100, класс 2A)
• ± 1,0 % от диапазона (ASME B40.100, класс 1A) (для диапазона 20 000 фунтов на квадратный дюйм)
• Рабочее давление:
  • Постоянное: значение полной шкалы
  • Колебание: 0,9 x значение полной шкалы
  • Кратковременное: 1,5 x значение полной шкалы
• Рабочая температура
  • Окружающая среда (сухая): от -40°F до 150°F (от -40°C до 66°C)
  • Температура окружающей среды (с глицериновым наполнением): от -4°F до 150°F (от -20°C до 66°C)
  • Окружающая среда (с силиконовым наполнением): от -40°F до 150°F (-40°C) до 66°C)
  • Среда: максимум 212°F (100°C)
• Температурная ошибка: дополнительная ошибка при изменении температуры от эталонной температуры 68°F (20°C) ±0,4% на каждые 18°F (10°C) подъема или падения.
• Отличная устойчивость к нагрузкам и ударопрочность.
• Атмосферостойкость NEMA 3. / Степень защиты IP54 без мембраны или защита от атмосферных воздействий NEMA 4X / Степень защиты IP65 с сухим корпусом или заполненным корпусом с установленной мембраной.
• Разработан в соответствии со стандартами ASME B40.100.
• Черный термопластический корпус, армированный стекловолокном
• Трубка Бурдона
  • Материал: нержавеющая сталь 316L
  • ≤1000 PSI: тип C
  • ≥1500 PSI: спиральный тип
• 5 лет гарантии
