Описание

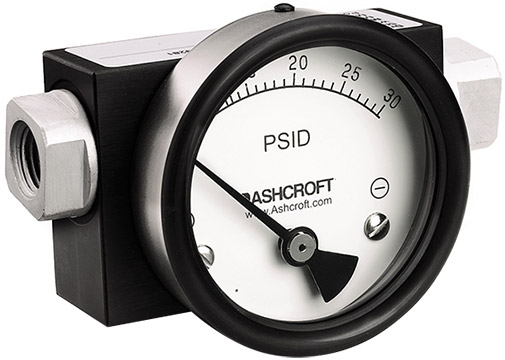

Датчики дифференциального давления Ashcroft серии 1130 представлены четырьмя моделями, предлагающими различные диапазоны давления и максимальное статическое давление. Каждый манометр дифференциального давления серии Ashcroft 1130 имеет прочную конструкцию, корпус из нержавеющей стали и корпус из алюминия, латуни или нержавеющей стали. Эти аналоговые датчики доступны с циферблатами размером от 2 до 6 дюймов. Соединения могут быть 1/8 или 1/4 дюйма NPTF, а соединения могут располагаться в линию, сзади или снизу манометра. Доступны взрывозащищенные модели.
Ashcroft Type 1130
В манометре Ashcroft Type 1130 используется конструкция с поршневым приводом, в которой допустима небольшая миграция технологической среды. Манометр Ashcroft типа 1130, доступный в диапазонах давления от 0–5 фунтов на квадратный дюйм до 0–150 фунтов на квадратный дюйм (или эквивалентный), рекомендуется для высоких перепадов и высоких статических давлений до 6000 фунтов на квадратный дюйм.
Ashcroft Тип 1131
Манометр дифференциального давления Ashcroft типа 1131 используется в тех случаях, когда миграция технологической среды недопустима. В типе 1131 используется конструкция привода с подвижной мембраной, позволяющая разделить порты высокого и низкого давления для изоляции среды. Манометр дифференциального давления Ashcroft типа 1131, способный выдерживать статическое давление до 3000 фунтов на квадратный дюйм, доступен в диапазонах давления от 0–5 фунтов на квадратный дюйм до 0–100 фунтов на квадратный дюйм (или эквивалент).
Ashcroft Тип 1132
В манометре дифференциального давления Ashcroft типа 1132 используется изогнутая конструкция диафрагмы, исключающая миграцию технологической среды. Манометр дифференциального давления Ashcroft типа 1132, рекомендованный для более низких и высоких статических давлений (до 1500 фунтов на квадратный дюйм), доступен в диапазонах от 0–1 до 0–60 фунтов на квадратный дюйм (или эквивалентный).
Ashcroft Тип 1133
В манометре дифференциального давления Ashcroft типа 1133 используется изогнутая диафрагма, позволяющая определять перепады давления воды на небольшие дюймы, гарантируя при этом отсутствие миграции технологической среды. Максимальное статическое давление составляет 500 фунтов на квадратный дюйм и доступно в диапазонах давления от 0–1 до 0–25 дюймов водного столба.
Технические характеристики
Особенности
- Соединение NPTF 1/4 дюйма
- Адаптеры NPTF 1/8 или 1/2 (дополнительно)
- Входной, нижний или задний место соединения
- Для статического давления до 6000 фунтов на квадратный дюйм
- Погрешность по возрастанию ±2%
- Доступны размеры циферблата 2, 2,5, 3,5, 4, 4,5 и 6 дюймов
- Материалы корпуса — алюминий, латунь или нержавеющая сталь.
- Корпус из нержавеющей стали.
- 5-летняя гарантия.
