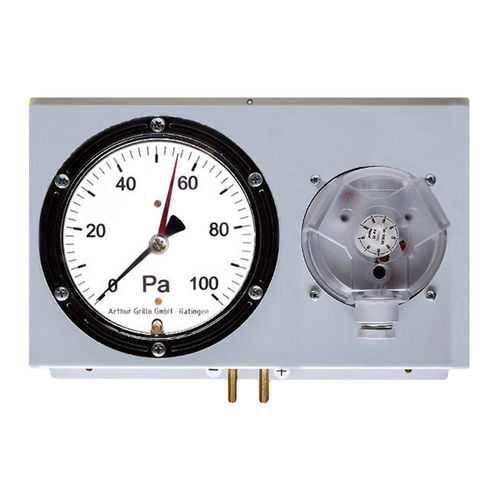

Мембранный элемент Наименьший диапазон измерения 0…100 Па Широкий аналоговый дисплей с углом обзора 270° – длина шкалы ок. 250 мм. Возможна шкала в м3/ч. Манометр с мембранным элементом для индикации давления, пониженного давления или перепада давления неагрессивного газа. Манометр поставляется с аксессуарами для установки перед или за панелью или на стене. Опционально имеются: • Два указателя предельного значения, красный или зеленый • Манометр с аналоговым выходным сигналом • Комбинация индикатора и реле давления, установленная в настенном кронштейне ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Режим работы: Режим измерения Измерительная среда: Воздух или неагрессивные газы Принцип измерения: Электромеханическая мембранная измерительная система Единица измерения: Па Наименьший диапазон измерения: 0…100 Па (1 мбар) Выбор диапазона измерения: заводская настройка Характеристика: линейная или квадратный корень Функция переключения: да Допуск на верхнюю и нижнюю точку переключения: ± 15 % Коммутационная способность : Макс. 1,5 А / 250 В переменного тока. Настройка уставки: Poti mit Skala.
Технические характеристики
ХарактеристикиТип давлениядифференциалОтображениеаналоговый МонтажПанельный, настенныйТехнологияМембраннаяСвязь с электрическим контактом, аналоговый выходУровень защитыIP54Применениедля газа, для отопления, вентиляции и кондиционирования Другие характеристикиточный, регулируемый, с мембранным разделителемДавление
Макс.: 5000 Па (0,73 фунта на квадратный дюйм)
Мин.: 0 Па (0 фунтов на квадратный дюйм)
Точность
0,75 %, 2 %
Температура процесса
Макс.: 50 °C (122 °F)
Мин.: -10 °C (14 °F)
